Introdução
A Placa relé estado sólido AC 12 canais (PDIN) da ICP DAS é um módulo de saída para controle de cargas AC que combina comutação eletrônica de alta confiabilidade com montagem em trilho DIN (incluso o suporte CA-2010). Neste artigo técnico apresento, com profundidade e exemplos aplicados, tudo o que engenheiros de automação, integradores e compradores técnicos precisam saber sobre esse produto: arquitetura, especificações elétricas, limites de operação, integração com SCADA/IIoT e guia de instalação. A palavra-chave principal — relé estado sólido AC 12 canais — e termos secundários como SSR 12 canais, placa relé PDIN e montagem trilho DIN serão usados de forma natural para otimizar a busca técnica.
O texto inclui referências a normas relevantes (por exemplo, IEC 61010-1, IEC/EN 62368-1, e recomendações de certificação UL/CE quando aplicáveis), conceitos de engenharia como MTBF, dissipação térmica e proteção por fusíveis, além de analogias práticas para facilitar decisão de projeto sem perder precisão técnica. As seções cobrem desde definição e montagem até integração com arquiteturas IIoT e manutenção preditiva. Haverá tabelas e listas para selecionar rapidamente parâmetros críticos durante especificação e compra.
Para informações adicionais e complementares consulte outros artigos técnicos do blog da LRI/ICP, por exemplo: https://blog.lri.com.br/ e https://blog.lri.com.br/industria-4-0. Para aplicações que exigem essa robustez, a série Placa Relé Estado Sólido AC 12 canais PDIN (inclui CA-2010) da ICP DAS é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-rele-estado-solido-tipo-ac-12-canais-pdin-inclui-ca-2010.

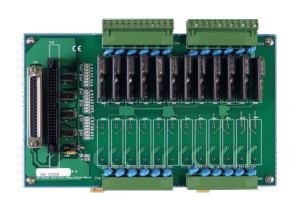

Introdução ao Placa relé estado sólido AC 12 canais — O que é e visão geral do produto
A Placa relé estado sólido AC 12 canais é um módulo eletrônico com 12 saídas SSR projetado para comutar cargas AC em painéis de controle industriais. Cada canal usa dispositivos semicondutores (tipicamente triacs ou SCRs em configuração de saída AC) que realizam comutação sem partes móveis, reduzindo desgaste mecânico e aumentando vida útil em comparação a relés eletromecânicos. O módulo é montável em trilho DIN e acompanha o adaptador CA-2010 para fixação padrão em painéis.
No quadro de controle, a placa atua como interface entre os sinais digitais do PLC/RTU e as cargas AC (aquecedores, solenóides, lâmpadas, pequenos motores com controlador apropriado). Ela oferece isolamento e um nível de proteção elétrica compatível com práticas industriais, além de permitir arranjos de multiplexação de cargas para sequenciamento e controle por PWM/tempo. Em projetos IIoT, sua estabilidade e baixo ruído eletromagnético facilitam telemetria de status.
Do ponto de vista de seleção, os principais atributos a avaliar são: faixa de tensão AC suportada, corrente por canal, tempo de comutação (zero-cross vs random), dissipação térmica, e isolamento galvânico. Esses parâmetros determinam compatibilidade com normas aplicáveis e confiabilidade em ambientes industriais (p.ex., conformidade com IEC 61010-1 para segurança elétrica).
Conceito fundamental e arquitetura do Placa relé estado sólido AC 12 canais
O princípio de operação baseia-se na utilização de semicondutores de potência que conduzem quando recebem um sinal de entrada de controle, permitindo a passagem de corrente alternada para a carga. Em muitas versões industriais o SSR é zero-cross, o que minimiza interferência EMI e reduz stress de comutação em cargas resistivas e indutivas, porém limita controle em pontos fora da passagem por zero (importante para dimming). A lógica de comando é compatível com níveis TTL/CMOS típicos do PLC.
Arquitetura típica: 12 canais de saída agrupados em uma placa PCB com trilhas de cobre espessas, dissipadores ou ventilação passiva, bornes de conexão para carga e controle, e um conector para alimentação do circuito de referência. O módulo pode incluir LEDs de status por canal, optoacopladores para isolamento e fusíveis de proteção por grupo de canais. O CA-2010 fornece interface mecânica para fixação padronizada e espaçamento térmico.
Do ponto de vista elétrico, a topologia básica inclui circuito de acionamento por cada canal (driver opto-acoplado), dispositivo de saída (triac/SSR), supressores de surtos (snubbers) e, dependendo do modelo, supressão por varistores. A separação entre circuito de comando e potência segue boas práticas de engenharia e atende exigências de isolamento reforçado quando especificado.
Principais aplicações e setores atendidos pelo Placa relé estado sólido AC 12 canais relé estado sólido AC 12 canais
A placa SSR 12 canais é largamente utilizada em setores como manufatura, automação de máquinas, utilities, HVAC, OEMs de equipamentos e plantas de processo. Exemplos típicos: acionamento de resistências de aquecimento em fornos/estufas, controle de aquecedores dielétricos, comutação de cargas resistivas em linhas de montagem e separação por zonas térmicas. Seu uso é indicado sempre que se requer alta frequência de comutação e baixa manutenção.
Em utilities e energia, a placa é apropriada para controle de cargas auxiliares, sistemas de aquecimento de transformadores e comutação de sinalizações AC de baixa potência. Na Indústria 4.0 e IIoT, o SSR facilita a implementação de estratégias de controle inteligente (sequenciamento remoto, wear-leveling de cargas, coleta de telemetria sobre ciclo de vida). Em aplicações de painéis de comandos distribuídos, sua montagem em trilho DIN reduz espaço e padroniza manutenção.
Para integradores, a capacidade de integrar com PLC/RTU e gateways IIoT torna a placa um componente tático para modernização de painéis, reduzindo downtime por manutenção e melhorando MTBF do sistema. Em ambientes críticos, considerar dimensionamento térmico e proteções adicionais (fusíveis rápidos, disjuntores, supressores) é essencial para conformidade com normas.
Aplicações por setor — automação, energia, transporte e edificação
Automação industrial: sequenciamento de aquecimento por zonas, controle de esteiras e lâmpadas de sinalização, comutação em aplicações de teste automático. Requisitos típicos: alta repetitividade, pouca latência e compatibilidade com PLCs padrão. Projeto: use SSR zero-cross para cargas resistivas.
Energia e utilities: controle de aquecedores de climatização, sistemas de descongelamento, ou cargas auxiliares de painéis. Requisitos: robustez, isolamento reforçado e monitoramento de falha em curto circuito. Integração: RTU → SSR → carga, com telemetria de corrente via sensores externos.
Transporte e edificação: controle de iluminação AC, aquecimento por zonas em edifícios, comutação de circuitos de pequeno porte em vagões/veículos elétricos embarcados (verificar vibração). Priorize modelos com certificação e resistência a vibração e temperatura estendida.
Especificações técnicas do Placa relé estado sólido AC 12 canais — Tabela e parâmetros críticos
A seguir uma tabela consolidada com parâmetros essenciais para engenharia. Valores indicativos — confirme na folha técnica do fabricante antes da compra.
| Parâmetro | Especificação típica |
|---|---|
| Número de canais | 12 canais SSR AC |
| Tensão de carga AC | 24 – 280 VAC (ver folha técnica) |
| Corrente por canal | 2 A RMS contínua (padrão) |
| Tipo de comutação | Zero-cross / random (modelo depende) |
| Tensão de controle | 3.3 V / 5 V TTL ou 12 V (opções) |
| Isolamento comando→carga | Optoacoplador, > 2500 Vrms (típico) |
| Dissipação | ~1–2 W por canal em corrente nominal |
| Temperatura operação | -20 °C a +70 °C |
| Montagem | Trilho DIN (CA-2010 incluido) |
| Dimensões | ~ 110 x 90 x 60 mm (varia por modelo) |
| MTBF estimado | >100,000 horas (condições IEC) |
| Certificações | CE, RoHS; verificar UL/EN aplicáveis |
Além dos itens acima, parâmetros como tempo de recuperação, corrente de fuga (off-state leakage) e tensão máxima repetitiva são críticos para aplicações sensíveis. A corrente de fuga deve ser verificada quando o SSR controla relés auxiliares ou cargas que não podem tolerar corrente residual.
Limites de operação e notas de segurança elétrica
Limites operacionais incluem faixa de tensão e corrente máximas, potência dissipável por canal, e temperatura ambiente máxima. Operar acima dos limites causa elevação térmica que reduz a vida útil (MTBF) e pode provocar falha por avalanche térmica. Use fusíveis por canal/grupo conforme corrente máxima e adote dissipação adequada.
Recomendações de proteção: instalar fusíveis rápidos ou disjuntores térmicos, considerar varistores ou snubbers para cargas indutivas, e separar fisicamente cabos de potência dos sinais de controle para reduzir EMI. Atente às normas de segurança aplicáveis (ex.: IEC 61010-1, IEC/EN 62368-1) e siga ensaios de tipo e rotina em comissionamento.
Observações de segurança elétrica: sempre desligue alimentação antes de conexão, verifique aterramento funcional do painel, e garanta espaçamento mínimo entre módulos para evitar acúmulo de calor. Em aplicações médicas ou críticas, confirme compatibilidade com IEC 60601-1 quando aplicável.
Importância, benefícios e diferenciais do Placa relé estado sólido AC 12 canais
A adoção de SSRs reduz consideravelmente a necessidade de manutenção preventiva associada a relés eletromecânicos (contatos). A comutação eletrônica elimina arco elétrico e grande parte do desgaste mecânico, elevando o MTBF e a disponibilidade do sistema. Em processos com alta freqüência de comutação, o ganho operacional em confiabilidade e redução de downtime é imediato.
Outros benefícios técnicos incluem resposta rápida (ms), ausência de ruído mecânico, menor geração de transientes se zero-cross implementado e maior precisão em controle de tempo de ciclo. A vida útil é menos sensível a choques mecânicos, o que é vantajoso em equipamentos móveis e ambientes com vibração.
Diferenciais ICP DAS: integração com formato PDIN para painéis compactos, compatibilidade com padrões de automação, suporte técnico e documentação. Modelos ICP DAS costumam apresentar LEDs individuais e lógica de diagnóstico pronta para integração com supervisórios, simplificando comissionamento.
Benefícios técnicos (SSRs vs relés eletromecânicos)
Comparação focalizada: SSRs oferecem comutação sem contato, maior vida útil e frequência de operação maior; relés eletromecânicos suportam melhor correntes de pico e proporcionam isolamento físico completo (zero leakage) quando abertos. Para cargas indutivas com grandes correntes de pico, relés eletromecânicos ainda podem ser preferíveis.
SSRs apresentam corrente de fuga e dissipação térmica que deve ser managed com dimensionamento e dissipadores. Em ambientes onde o desligamento absoluto (zero leakage) é crítico, considerar relés mecânicos ou SSRs com contatos adicionais. Em geral, SSRs são superiores para aplicações de automação com ciclos rápidos e controlados.
Critério de seleção: avaliar corrente de pico, inrush da carga, requisitos de isolamento, tempo de resposta e custo total de propriedade (TCO), incluindo manutenção. Use SSRs quando a redução de manutenção e alta repetitividade forem prioridade.
Diferenciais do produto ICP DAS e certificações
Os módulos ICP DAS geralmente apresentam documentação robusta, APIs para integração e compatibilidade com families de I/O da marca, o que facilita padronização de painéis. A presença do suporte CA-2010 para montagem DIN é um diferencial em projetos onde modularidade e substituição rápida são necessárias.
Certificações e conformidades: enquanto a conformidade final depende do modelo, verifique CE, RoHS e certificações específicas (UL/IEC) indicadas na folha técnica. Em projetos sujeitos a normas específicas do setor (p.ex., energia, ferroviário, médico), confirme certificações adicionais.
Para aplicações que exigem essa robustez, a série Placa Relé Estado Sólido AC 12 canais PDIN (inclui CA-2010) da ICP DAS é a solução ideal. Confira as especificações completas e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/placa-rele-estado-solido-tipo-ac-12-canais-pdin-inclui-ca-2010. Consulte também outros produtos e aplicações no blog: https://blog.lri.com.br/.
Guia prático de instalação e uso do Placa relé estado sólido AC 12 canais — Como instalar, configurar e operar
Antes da instalação, desligue todas as fontes de tensão e verifique aterramento do painel. Siga um checklist de segurança e utilize EPI apropriado. Confirme compatibilidade de tensão entre o PLC/controle e a tensão de comando do SSR (3.3/5/12 V).
Fixe o módulo no trilho DIN usando o CA-2010, garantindo espaçamento lateral para convecção. Posicione fontes de calor (fontes de alimentação, transformadores) de modo a não elevar temperatura local do SSR além do limite. Se vários módulos estiverem juntos, considere ventilação forçada ou montagem alternada.
Realize fiação seguindo normas: cabos de potência separados dos cabos de sinal; use bornes de torque recomendado; adicione proteção de sobrecorrente; rotule canais para manutenção. Teste circuitos com carga simulada antes de colocar em operação plena.
Pré-requisitos e checklist de segurança antes da instalação
Checklist rápido:
- Confirmar tensão nominal do circuito e do SSR.
- Verificar fusíveis/disjuntores e sua coordenação.
- Inspecionar isolamento do cabo e rota de aterramento.
- Ferramentas isoladas e teste com multímetro antes da conexão.
Procedimentos de segurança: bloqueio/etiquetagem (LOTO), descarregar capacitores em fontes antes de trabalhar, e respeitar intervalos de espaçamento entre condutores de potência e sinal. Em painéis com blindagem, garanta continuidade de aterramento.
Documentação obrigatória: folha de dados do módulo, diagrama de ligações, e planos de manutenção. Tenha à mão os valores de corrente de fuga e valores de dissipação por canal para simular temperaturas de operação.
Montagem física em trilho DIN (uso do CA-2010) — instruções e atenção
Instale o suporte CA-2010 no trilho DIN padrão (35 mm) e encaixe o módulo até ouvir o travamento. Verifique o torque dos parafusos dos bornes conforme especificado. Mantenha orientação vertical para otimizar convecção natural.
Espaçamento recomendado: deixar pelo menos 5–10 mm entre módulos em operação contínua para reduzir acúmulo de calor; em ambientes quentes, aumentar espaçamento. Evite instalação próxima a fontes de vibração excessiva sem amortecimento.
Se necessário, adicione dissipadores externos ou fluxo de ar direcionado. Registre a disposição e rotulagem dos módulos para facilitar substituição e diagnóstico futuros.
Guia de fiação e diagramas de conexão típicos
Conexão básica: PLC/controle → entrada TTL → módulo SSR → carga AC → retorno da rede. Para cargas trifásicas distribuídas, trate cada fase como circuito independente e proteja cada saída conforme corrente nominal. Use condutores com ampacidade adequada e isolar em bornes apropriados.
Inclua snubber RC ou varistores quando controlando cargas indutivas para reduzir picos de tensão e emissões EMI. Para aplicações sensíveis, utilize transformadores ou contactores intermediários conforme especificação. Rotule e teste continuidade e isolação antes de energizar.
Atenção a correntes de retorno e potenciais de aterramento: não reutilize condutor de retorno como terras. Utilize malhas de proteção e checagem de fuga em rotinas de manutenção.
Procedimento de comissionamento e testes funcionais
- Inspeção visual e verificação de torque e conexões.
- Teste de isolamento e continuidade com multímetro.
- Teste de sinal de controle sem carga (medir resposta dos LEDs).
- Teste com carga simulada ou cargas reais em configuração inicial reduzida.
Realize testes de falha: desenergizar e checar comportamento em curto circuito e abrir circuito. Monitore temperaturas nos primeiros 72 horas e compare com previsões térmicas. Documente resultados e ajuste proteção se necessário.
Manutenção preventiva e diagnóstico de falhas
Inspeção periódica (trimestral/semestral conforme uso): verificar LEDs de status, temperatura superficial com termômetro IR, aperto de bornes, e integridade de fusíveis. Substitua módulos com variação de resposta, aumento de tempo de comutação ou aumento de corrente de fuga.
Sinais de degradação: aquecimento excessivo, falhas intermitentes, aumento de corrente de fuga, ou alteração no tempo de comutação. Ação corretiva: reduzir carga por canal, checar dissipação, e substituir módulo se parâmetros saírem da folha técnica.
Mantenha registro de ciclos de comutação e implemente manutenção preditiva com medição de corrente e temperatura se integrado a SCADA/IIoT.
Integração com sistemas SCADA e IIoT — Conecte o Placa relé estado sólido AC 12 canais aos seus supervisórios relé estado sólido AC 12 canais
A integração típica envolve sinais digitais do PLC/RTU que comandam as entradas do SSR e supervisórios que leem estados via I/O digitais. Para arquiteturas IIoT, adicione gateways/edge devices que coletem telemetria (temperatura, status de canais, alarmes) e publiquem em protocolos MQTT/OPC UA. Isso permite manutenção preditiva e análise de ciclo de vida.
Recomenda-se arquitetura: I/O local → PLC → RTU/Edge → Gateway IIoT → SCADA/Cloud. Utilize tags para cada canal do SSR e logue ciclos de comutação para estimativa de MTBF e análise de tendência. Ferramentas de visualização devem exibir status por canal e alarmes de temperatura/overcurrent.
A interoperabilidade depende de drivers do PLC e do gateway; muitos integradores usam módulos ICP DAS que já oferecem integração direta com protocolos industriais. Garanta sincronização de logs e timezone para correlação de eventos.
Protocolos, gateways e arquitetura de comunicação recomendada
Protocolos comuns: Modbus RTU/TCP para I/O, OPC UA para integração com SCADA corporativo, e MQTT para telemetria IIoT. Gateways com suporte a conversão (p.ex., Modbus→MQTT) permitem publicação eficiente em Cloud. Em redes críticas, prefira redundância e QoS para telemetria.
Recomendações de arquitetura: separar redes de controle e TI por VLANs e firewalls industriais; usar time-stamped metrics para análise de ciclo. Documente topologia e pontos de integração para facilitar auditoria.
Para aplicações que demandam latência baixa ou determinismo, mantenha lógica de segurança e controle crítica no PLC local e use IIoT para insights não críticos e analytics.
Segurança, monitoramento remoto e telemetria para IIoT
Implemente medidas de cibersegurança: segmentação de rede, autenticação forte nos gateways, tráfego criptografado e políticas de acesso. Use VPNs ou TLS quando expuser telemetria para a nuvem. Audite logs e aplique atualizações do firmware conforme roadmap do fabricante.
Colete telemetria relevante: número de ciclos por canal, temperaturas, eventos de sobrecorrente e histórico de alarmes. Essas métricas alimentam modelos de manutenção preditiva e reduzem risco de falha inesperada.
Garanta que os dados críticos tenham redundância local (edge) para operação segura em caso de perda de conectividade com a nuvem.
Exemplos práticos de uso do Placa relé estado sólido AC 12 canais — Estudos de caso e tutoriais rápidos
Exemplo 1 — Acionamento de aquecedores em linha de produção (sequenciamento e proteção): usar três zonas de aquecimento controladas por SSRs em sequenciamento temporizado para reduzir inrush. Adicionar fusíveis por zona e shedders de carga em falha térmica. Comissionamento: checar rampas térmicas e controle PID no PLC.
Exemplo 2 — Controle de válvulas e atuadores em planta de processamento: SSRs para comutação de aquecimento de atuadores e solenóides AC. Integrar sinais de feedback no SCADA; considerar tempo de resposta e, se necessário, usar contatora intermediária para cargas de alta inrush.
Exemplo 3 — Painel de comando distribuído com montagem em trilho DIN (CA-2010): layout otimizado com SSRs lado a lado, fontes de alimentação separadas e caminhos de cabo acionador. Definir manutenção por módulos substituíveis e registrar CMMS com histórico de falhas.
Exemplo 1 — Acionamento de aquecedores em linha de produção (sequenciamento e proteção)
Objetivo: redução de picos e controle por zonas. Configuração: SSR por zona, sensor de temperatura (PT100/TC) e controlador PID no PLC. Resultados esperados: estabilidade térmica e redução de ciclos de falha nos elementos.
Exemplo 2 — Controle de válvulas e atuadores em planta de processamento
Objetivo: confiabilidade e resposta. Configuração: SSR para acionamento de aquecedores de válvulas ou solenóides AC; integração com PLC e alarmes em SCADA. Considerações: compatibilidade de corrente de inrush e uso de snubber.
Exemplo 3 — Painel de comando distribuído com montagem em trilho DIN (CA-2010)
Objetivo: modularidade e facilidade de manutenção. Configuração: descarga térmica e identificação de módulos; rotas de cabo organizadas. Benefícios: rápida substituição e redução de tempo de reparo (MTTR).
Comparações técnicas e erros comuns — Placa relé estado sólido AC 12 canais vs outros módulos ICP DAS relé estado sólido AC 12 canais
Ao comparar alternativas, avalie critérios como corrente contínua por canal, tensão máxima, dissipação térmica, tempo de comutação, isolamento e recursos de diagnóstico. Alguns módulos ICP DAS priorizam isolamento reforçado; outros priorizam densidade de canais ou opções de comando em diferentes tensões.
A tabela abaixo mostra critérios de decisão resumidos:
- Corrente por canal vs inrush da carga
- Tipo de comutação (zero-cross vs random)
- Dissipação térmica e necessidade de ventilação
- Presença de LEDs e diagnóstico por canal
- Modelos com proteção integrada (snubber, varistor, fusíveis)
Critérios de comparação: corrente, tensão, tempo de comutação, dissipação, isolamento
Escolha baseada em:
- Corrente contínua necessária e pico de inrush
- Faixa de tensão AC e presença de harmônicos
- Tempo de comutação exigido pela aplicação
- Espaço disponível no painel (montagem DIN)
- Requisitos de isolamento e certificações
Erros comuns na seleção, instalação e operação — checklist de prevenção
Erros frequentes: subdimensionamento de corrente/inrush, falta de confiança na dissipação térmica, uso de SSR em aplicações de dimming sem considerar zero-cross, e ausência de proteção adequada. Prevenir com: simulação térmica, medição de inrush, e testes de aceitação.
Conclusão e chamada para ação — Recomendação final e próximos passos
A Placa relé estado sólido AC 12 canais PDIN (inclui CA-2010) é uma solução robusta para controle de cargas AC em painéis industriais, oferecendo alta confiabilidade, menor manutenção e fácil integração com arquiteturas PLC/SCADA/IIoT. A seleção adequada considera corrente por canal, tipo de comutação, dissipação térmica e necessidades de proteção conforme normas aplicáveis.
Recomenda-se validar requisitos com a folha técnica do modelo específico e realizar testes de comissionamento conforme os procedimentos aqui descritos. Para projetos críticos, envolver o fornecedor para confirmar certificados e condições de aplicação (temperatura, vibração, ciclo de comutação).
Para especificações detalhadas e cotação, acesse o produto ICP DAS: https://www.lri.com.br/aquisicao-de-dados/placa-rele-estado-solido-tipo-ac-12-canais-pdin-inclui-ca-2010. Para dúvidas técnicas e outros artigos sobre automação e IIoT, consulte nosso blog e comente abaixo suas necessidades: https://blog.lri.com.br/. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão
Este artigo reuniu conceitos, especificações e práticas para seleção, instalação e integração da Placa relé estado sólido AC 12 canais em aplicações industriais. Use as tabelas e checklists aqui apresentados como base para especificações técnicas e processos de aceitação em campo. Confirme sempre parâmetros exatos na folha técnica do modelo e solicite amostras para ensaios quando necessário.
Se tiver dúvidas específicas sobre seleção de canal, dimensionamento térmico ou integração com seu SCADA/PLC, pergunte nos comentários — terei prazer em ajudar com cálculos e recomendações práticas. Interaja: relate sua aplicação e eu indicarei a configuração mais adequada.
