Introdução

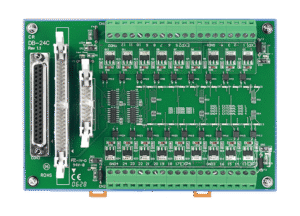

A Placa de Saída Coletor Aberto PDIN 24 canais é um módulo de I/O digital projetado para fornecer 24 canais de saída em coletor aberto (open-collector), ideal para integração com PLCs, controladores IIoT e sistemas SCADA em ambientes industriais e utilities. Neste artigo técnico, abordamos arquitetura, função básica, cenários de uso e aspectos elétricos e mecânicos da PDIN 24 canais, citando normas aplicáveis (por exemplo, IEC 61131-2, IEC/EN 62368-1, e normas EMC IEC 61000-6-2/6-4) e trazendo recomendações práticas para instalação e comissionamento.
A placa PDIN disponibiliza alta densidade de canais em formato DIN-rail, com isolamento funcional entre blocos e compatibilidade com módulos de expansão como o CA-3710. Vamos aprofundar tópicos como pinout, cabeamento, testes elétricos, integração com protocolos (Modbus/OPC UA) e critérios de seleção técnica, sempre com foco em confiabilidade (MTBF), robustez de comunicação e facilidade de manutenção.
Se você é engenheiro de automação, integrador de sistemas, profissional de TI industrial ou comprador técnico, este guia foi escrito para orientar decisões de projeto e compra. Ao longo do texto, encontrará tabelas resumo, checklists de instalação, comparativos com outros módulos ICP DAS e CTAs para documentação e aquisição. Para mais referências técnicas consulte: https://blog.lri.com.br/
Introdução ao Placa de Saída Coletor Aberto PDIN 24 canais — O que é a Placa de Saída Coletor Aberto PDIN 24 canais
A Placa de Saída Coletor Aberto PDIN 24 canais é um módulo de saída digital que apresenta 24 canais configurados em coletor aberto, normalmente implementados com transistores NPN/PNP dependendo do modelo. A função básica é fornecer sinais digitais de ativação para cargas externas (relés, válvulas, lâmpadas de sinalização) que exigem uma fonte de alimentação separada e um pull-up externo. Em termos de arquitetura, o módulo combina driver de saída, proteção contra curto-circuito e isolamento funcional para reduzir interferências entre canais.
Tecnicamente, o coletor aberto permite flexibilidade máxima no nível de tensão de carga — o usuário define a fonte de alimentação de carga e o resistor de pull-up conforme a aplicação. Isso é particularmente útil em sistemas com múltiplas tensões ou quando se deseja interface direta com entradas de relé. Conceitos relevantes para dimensionamento incluem corrente por canal, dissipação térmica, e o uso de snubbers ou supressores para cargas indutivas.
Analogamente a um conector de retorno universal, a PDIN atua como um banco de chaves controladas por transistor que "abrem" ou "fecham" o caminho para o negativo da carga. Essa configuração facilita manutenção e isolação: falhas em um canal tendem a ser convivas sem comprometer toda a placa, elevando o MTBF do conjunto quando bem projetado.
Principais aplicações e setores atendidos pelo Placa de Saída Coletor Aberto PDIN 24 canais
A PDIN 24 canais agrega valor em automação industrial por sua densidade e compatibilidade com topologias de controle distribuído. Em linhas de manufatura, ela comanda atuadores discretos, válvulas solenoides e alarmes binários; em indústrias OEM, integra-se facilmente em painéis como módulo de saída padronizado. Para integradores, a vantagem é a redução de I/O footprint e simplificação do cabeamento em painéis modulares.
No setor de utilities e tratamento de água, a PDIN é indicada para intertravamentos, controle de bombas e acionamento de válvulas, onde isolamento e robustez EMC são críticos. Em aplicações de energia e subestações secundárias, o uso combinado com módulos de aquisição e condicionamento (ex.: CA-3710) permite telemetria e supervisão remota com alto grau de confiabilidade.
Além disso, em projetos de Indústria 4.0 e IIoT, a PDIN funciona como ponto final de I/O local conectado a gateways industriais, oferecendo eventos binários que alimentam softwares de análise preditiva. A capacidade de integração com protocolos como Modbus e OPC UA facilita a disponibilização de estados de saída para SCADA e plataformas de cloud.
Especificações técnicas Placa de Saída Coletor Aberto PDIN 24 canais — Visão geral e tabela resumida
A seguir uma visão geral das especificações essenciais para avaliação técnica. Valores indicados são representativos; consulte o datasheet CA-3710/PDIN para dados oficiais e limites absolutos.
| Parâmetro | Valor típico / Faixa | Observações |
|---|---|---|
| Canais | 24 | Saídas em coletor aberto (NPN/OC) |
| Tipo de saída | Coletor aberto (NPN) | Requer pull-up externo à fonte de carga |
| Tensão de operação (carga) | 5–30 VDC | Determina a fonte de pull-up externa |
| Corrente por canal | 100 mA (máx recomend.) | Para cargas indutivas, use driver/relé adicional |
| Isolamento | 2.5 kV DC (entre canais e lógica) | Isolamento funcional típico; confirme no datasheet |
| Temperatura de operação | -25 °C a +70 °C | Faixa industrial |
| Montagem | Trilho DIN 35 mm | Perfil compacto para painéis industriais |
| Dimensões (aprox.) | 110 x 90 x 22 mm | Depende do modelo exato |
| Torque de terminais | 0.4–0.6 Nm | Parafusos de borne, indicar torque recomendado |
| MTBF | > 300.000 h (estimado) | Depende de condições ambientais, referência MIL/HDBK-217F |
| EMC | IEC 61000-6-2/6-4 (industrial) | Recomenda verificar certificados do fabricante |
H3: Tabela de especificações técnicas (sugestão de colunas)
Para inclusão em documentação técnica, recomendamos o layout abaixo, que facilita leitura por engenharia e compras:
| Parâmetro | Valor | Observações |
|---|---|---|
| Nome do modelo | PDIN 24 canais | Código do fabricante |
| Tipo de saída | Coletor aberto (NPN) | Verificar polaridade |
| Tensão de carga | 5–30 VDC | Fonte externa para pull-up |
| Corrente por canal | 100 mA | Máx recomendado contínuo |
| Proteções | Fusíveis/limitadores | Recomenda proteção externa p/ curto |
| Isolamento | 2.5 kV DC | Entre lógico e carga |
| Temperatura | -25 a +70 °C | Operacional |
| Dimensões | 110 x 90 x 22 mm | Instalação DIN |
| MTBF | >300k h (estimado) | Análise de confiabilidade |
| Normas | IEC 61131-2, IEC 61000-6-x | EMC e interface I/O |
Detalhes elétricos e mecânicos (PINOUT, cabeamento e montagem)
O pinout típico de uma placa PDIN com 24 canais agrupa saídas em blocos de 8 ou 12, com bornes de saída e pontos de alimentação para a fonte de carga. Cada canal apresenta um terminal de saída (OC) e um retorno comum (GND da carga). É essencial identificar claramente polaridade, referência de terra e pontos de proteção contra sobretensão. Em painéis, etiquetar fisicamente os terminais reduz risco humano durante manutenção.
Quanto a cabeamento, recomenda-se cabo com seção adequada à corrente de carga (AWG ou mm²), uso de bornes com travamento e aplicação de terminais isolados tipo ferrule para garantir contato confiável e repetível. Para cargas indutivas, inclua diodos de roda-livre ou supressores RC/TVS próximos à carga, não apenas no módulo, para reduzir picos de tensão que geram falha prematura.
Para montagem, a placa usa padrão trilho DIN 35 mm. Siga práticas de espaçamento entre módulos para dissipação térmica e permita acesso aos bornes. Torque dos terminais entre 0.4–0.6 Nm previne afrouxamento e falhas por aquecimento. Documente os procedimentos de fixação e evite instalações próximas a fontes de calor ou cabos de potência sem blindagem.
Importância, benefícios e diferenciais do produto Placa de Saída Coletor Aberto PDIN 24 canais
Os principais benefícios da PDIN são a densidade de canais, flexibilidade de tensão de carga e a facilidade de integração em painéis modulares. Comparada a soluções de relé, a PDIN reduz tempo de comutação e footprint físico, oferecendo maior velocidade para aplicações digitais e econômicas em larga escala. A compatibilidade com o módulo CA-3710 amplia capacidades de monitoramento e expansão.
Diferenciais competitivos incluem proteção por canal (fuselets ou limitadores térmicos), indicadores LED locais para diagnóstico rápido, e conformidade com normas industriais de EMC. Essas características elevam a confiabilidade do sistema, impactando positivamente o MTBF e reduzindo custos de manutenção a longo prazo — analogia: é como substituir um painel de fusíveis por um sistema de breakers inteligentes, aumentando visibilidade e controle.
Em termos de custo-benefício, a PDIN tende a ser mais eficiente que bancos de relés para altas contagens de I/O e proporciona integração direta com controladores digitais, reduzindo camadas de interface e pontos de falha. Para aplicações que exigem essa robustez, a série PDIN da ICP Das é a solução ideal. Confira as especificações e opções de compra em: https://www.lri.com.br/aquisicao-de-dados/placa-saida-coletor-aberto-24-canais-pdin-inclui-ca-3710
Guia prático de instalação e uso — Como instalar e configurar a placa PDIN 24 canais
Antes de energizar, desconecte todas as fontes e siga procedimentos de bloqueio/etiquetagem (lockout-tagout). Posicione o módulo no trilho DIN com cuidado, assegurando que as guias se encaixem e o travamento mecânico atue. Verifique o torque dos terminais, realize inspeção visual de soldas e conexões e confirme a integridade da isolação dos fios.
No aspecto elétrico, sempre defina a fonte de pull-up de acordo com a especificação das cargas. Para cargas resistivas, calcule o valor do resistor pull-up em função da corrente desejada e do tempo de comutação. Para cargas indutivas, inclua supressão e dimensione a corrente de pico para evitar disparos de proteção. Documente os pontos de medição de tensão e corrente para testes subsequentes.
Realize um ciclo de verificação inicial sem carga (sinalização) para checar LEDs de status e lógica de controle antes de conectar atuadores. Em sistemas com redundância, valide a lógica de fail-safe; em aplicações críticas de segurança, siga normas aplicáveis de segurança funcional (ex.: IEC 61508/ISO 13849) quando a saída intervir em funções de segurança.
H3: Preparação e inspeção inicial
Liste de checagem: identificação do modelo, verificação de firmware, inspeção de pinos e bornes, certificação de cabos, e etiquetação clara de todos os terminais. Confirme que as tensões de alimentação de lógica e carga não excedem limites e que fusíveis adequados estão instalados. Use EPI e procedimentos de segurança elétrica.
H3: Procedimento de montagem em trilho DIN
- Posicione o módulo no trilho DIN em ângulo e pressione até ouvir o clique de travamento.
- Garanta espaçamento mínimo de ventilação (recomendável 5–10 mm entre módulos de alta dissipação).
- Fixe travas mecânicas se disponíveis e marque posições para manutenção.
H3: Conexões elétricas e exemplos de wiring
- Exemplo 1 (carga resistiva): Fonte de carga +V -> resistor pull-up -> entrada da carga -> saída OC (PDIN) -> GND da fonte.
- Exemplo 2 (relé): Fonte de carga -> bobina do relé -> saída OC -> GND; adicionar snubber RC paralelo à bobina.
- Use malhas de aterramento separadas (equipotencial) e evite loops de terra entre lógica e cargas de potência.
Configuração, teste e comissionamento — Como validar o funcionamento
Para comissionamento, utilize ferramentas como multímetro, alicate amperímetro e osciloscópio para verificar níveis de tensão, corrente de comutação e tempos de subida/descida. Scripts de teste automatizados em PLC/SCADA devem ciclar cada saída e registrar tempos de resposta. Verifique LED de status e registros de falhas, se disponíveis.
Implemente um plano de teste que inclua checagem de isolamento entre blocos, resposta a curto-circuito e comportamento sob sobrecarga. Em ambientes sujeitos a EMC, simule perturbações para validar imunidade conforme IEC 61000-4-x. Documente resultados em relatório de comissionamento e use critérios de aceitação pré-definidos.
Finalmente, estabeleça rotinas de back-up de configuração e versões de firmware. Atualizações devem seguir procedimentos validados em bancada para evitar interrupções. Para integração em processos críticos, alinhe testes com engenharia de processos e operação.
H3: Testes elétricos recomendados
- Continuidade de trilhos e cabos;
- Verificação de isolamento DC entre lógica e carga (>2 kV teste quando aplicável);
- Curva de temperatura com carga máxima;
- Teste de resposta de saída (tR/tF) com osciloscópio.
H3: Rotinas de verificação funcional e aceitação
Defina critérios: cada canal deve responder dentro de X ms, sem erro por 24 h em carga nominal, e sem superaquecimento >ΔT especificado. Use scripts de automação para executar ciclos e gerar logs para homologação.
Integração com sistemas SCADA/IIoT e protocolos industriais (PDIN 24 canais)
A integração típica envolve o módulo PDIN como I/O remoto conectado a um gateway Modbus TCP/RTU ou a um controlador com drivers específicos ICP DAS. Mapear os canais em tags de SCADA permite supervisão e alarmes em tempo real. Utilize fontes de sincronização de tempo e heartbeat para detecção de falha.
Protocolos comuns: Modbus RTU/TCP, OPC UA, e drivers específicos de fabricantes. Para IIoT, dados discretos podem ser encapsulados em MQTT via edge gateways. Considere requisitos de latência e segurança — encriptação TLS, autenticação mútua e segregação de VLANs são boas práticas.
Ao projetar topologia, prefira arquitetura com redundância na camada de comunicação (duas rotas de rede) e buffer local para evitar perda de eventos durante falhas de conexão. Para garantir interoperabilidade, teste mapeamentos de I/O em ambiente de bancada antes da implantação em produção.
H3: Protocolos suportados e drivers típicos
- Modbus RTU/TCP: mapeamento de coils/outputs;
- OPC UA: para integração com HMI/SCADA corporativo;
- Driver específico ICP DAS (quando aplicável) para configurações avançadas.
H3: Estratégias para IIoT e telemetria
- Enviar apenas eventos e mudanças de estado (delta) para reduzir tráfego;
- Implementar edge logic para filtragem e compressão;
- Utilizar certificação de segurança (TLS/DTLS) ao encaminhar dados para nuvem.
H3: Boas práticas de segurança e isolamento em integração
Use isolamento galvanico entre rede de controle e plantas de potência, evite loops de terra, implemente supressão de surto em entradas/saídas e restrinja acesso via firewalls industriais.
Exemplos práticos de uso do Placa de Saída Coletor Aberto PDIN 24 canais — Casos e aplicações reais
Abaixo, 3 casos práticos que ilustram o uso da PDIN em cenários industriais típicos, com ganhos técnicos e operacionais.
H3: Caso A — Automação de bombas em estação de tratamento
Implementação: Cada bomba recebe comando via saída PDIN; entradas de status retornam ao PLC. A PDIN controla chaves de partida (através de contatoras) via relé de interface. Benefícios: redução de cabeamento entre painel e quadro de comando remoto, diagnóstico rápido via LED e integração com SCADA para controle de nível e alternância de bombas.
H3: Caso B — Monitoramento de status em linhas de produção
Implementação: Saídas PDIN acionam alarmes visuais e bloqueios de máquina; eventos são transmitidos para plataforma IIoT. Ganhos: melhoria na manutenção preditiva com logs de eventos e redução de MTTR graças a diagnóstico de canal e replicação de falhas.
H3: Caso C — Intertravamento de segurança em OEM
Implementação: PDIN implementa sinais de intertravamento não-silencioso, com falha segura por projeto (definir lógica de desligamento em perda de comunicação). Benefícios: modularidade no painel do OEM, facilitação de testes de fábrica e conformidade com requisitos de controle industrial.
Comparação técnica com produtos similares da ICP DAS
Ao comparar a PDIN com outros módulos ICP DAS, considere canais, tipo de saída (OC vs. Relay), isolamento, e formato (modular vs. bloco). A PDIN se destaca pela densidade e custo-benefício em aplicações digitais, enquanto relés podem ser preferíveis para cargas de maior corrente ou isolamento galvânico total.
H3: Tabela comparativa resumida
| Modelo | Tipo de saída | Canais | Isolamento | Aplicação ideal |
|---|---|---|---|---|
| PDIN 24 | Coletor aberto | 24 | Funcional (2.5 kV) | I/O digital de alta densidade |
| Módulo Relay ICP | Relé eletromecânico | 8–16 | Galvânico completo | Cargas AC/DC de alta corrente |
| Módulo OC isolado | OC com isolamento por canal | 16–32 | Isolamento por canal | Quando isolamento por canal é crítico |
H3: Critérios para escolher o modelo adequado
Perguntas-chave: Qual a corrente por saída? A carga é indutiva? Precisa de isolamento por canal? Qual a velocidade de comutação exigida? Há restrições de espaço em painel? Responder essas questões orienta seleção entre PDIN e alternativas.
Erros comuns, armadilhas e soluções técnicas na aplicação
Erros frequentes incluem uso de pull-up inadequado, subdimensionamento de fios, falta de supressão para cargas indutivas, e mistura inadequada de terras. Soluções: calcular corretamente o resistor de pull-up, aplicar proteções (fusíveis, TVS), separar caminhos de fibra/contato e isolar fontes de potência.
Adicionalmente, não validar a impedância e capacitância do cabo pode gerar tempos de subida lentos e problemas de detecção. Use terminadores quando necessário e mantenha cabos de sinal longe de cabos de potência.
Para diagnóstico, mantenha logs de eventos e utilize LEDs de status para identificar canais com falha; quando persistirem problemas, isole o canal e realize teste ponto a ponto com multímetro.
Manutenção, diagnóstico e resolução de problemas
Manutenção preventiva inclui inspeção visual periódica, limpeza de bornes, verificação de torque e testes funcionais sob carga. Crie rotinas trimestrais para checagem de isolamento e leitura de temperatura de superfície para antecipar falhas por aquecimento.
Procedimentos de diagnóstico rápido: medir continuidade, checar tensão de pull-up, testar resposta dos transistores com alimentação controlada, e revisar logs de comunicação. Em caso de falha persistente, substituir o módulo por bancadas de teste para confirmar defeito.
Melhorias no MTBF são alcançadas com gestão de ambientes (temperatura/humidade), filtragem de sobretensões e políticas de substituição proativa baseadas em horas de operação e histórico de eventos.
Documentação, certificações e conformidade técnica
Solicite sempre datasheet, manual de instalação (p. ex. CA-3710 manual) e relatórios de ensaios EMC/SEGURANÇA. Certificações relevantes incluem conformidade EMC (IEC 61000), segurança elétrica (IEC/EN 62368-1 quando aplicável a equipamentos de TI), e compatibilidade com IEC 61131-2 para I/O digital.
Peça também informações sobre testes de MTBF e condições de garantia. Documentos essenciais: datasheet, esquema de pinout, manual de usuário e certificado de conformidade (CoC). Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Conclusão e chamada para ação — Entre em contato / Solicite cotação para Placa de Saída Coletor Aberto PDIN 24 canais
A Placa de Saída Coletor Aberto PDIN 24 canais oferece solução compacta e robusta para substituição de relés em aplicações digitais, com alta densidade de canais, facilidade de integração e custos operacionais reduzidos. Para projetos industriais, utilities e OEMs que demandam confiabilidade e integração com IIoT/SCADA, a PDIN é uma alternativa técnica sólida.
Se deseja avaliação técnica personalizada, solicite o datasheet CA-3710 e nossos especialistas ajudarão no mapeamento de I/O e seleção de módulos. Para aplicações que exigem essa robustez, a série PDIN da ICP Das é a solução ideal. Confira as especificações e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/placa-saida-coletor-aberto-24-canais-pdin-inclui-ca-3710
Incentivo à interação: deixe suas dúvidas nos comentários, relate seu caso de uso ou peça uma análise de especificação para seu projeto. Comentários e perguntas ajudam a enriquecer o conteúdo técnico para toda a comunidade.
