Servidor Serial Ethernet Programável 4x RS-232 1x RS-485

Introdução

O Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável da ICP DAS é um gateway serial‑Ethernet robusto que converte portas seriais tradicionais em nós IP, suportando Modbus, TCP/UDP e lógica embarcada. Este artigo técnico explica em detalhes o produto, suas aplicações em automação industrial, SCADA, IIoT e utilities, e fornece orientações práticas de implantação e integração. Logo no primeiro parágrafo já cobriríamos os termos-chave: servidor serial Ethernet, RS-232, RS-485, Modbus, gateway serial‑Ethernet, SCADA, IIoT e ICP DAS.

Engenheiros de automação, integradores de sistemas e compradores técnicos encontrarão aqui informações de alto nível (E‑A‑T) — citando normas relevantes (por exemplo, IEC/EN 62368‑1 para segurança eletrotécnica, e diretrizes EMC como IEC 61000‑6‑2/6‑4), conceitos de projeto como MTBF, isolamento galvânico e PFC quando aplicável à alimentação. Use este conteúdo como manual de decisão técnica, checklist de aceitação e guia de configuração.

A estrutura do artigo segue um roteiro prático: visão geral do produto, arquitetura, aplicações setoriais, especificações técnicas (com tabela), guia de configuração passo a passo, integração com SCADA/IIoT, estudos de caso, comparativo com outros modelos e recomendações operacionais. Ao final há CTAs para avaliação de produto e links internos para conteúdo adicional no blog LRI/ICP DAS.

Introdução ao Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável: O que é e por que importa?

O Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável é um dispositivo de borda (edge device) que transforma sinais seriais de CLPs, RTUs e instrumentos em pacotes IP, permitindo integração imediata com redes Ethernet industriais. Ele importa porque muitos ativos legados ainda usam RS‑232/485; esse gateway permite modernizar infraestrutura sem substituir equipamentos de campo. A programabilidade embarcada possibilita lógica local (filtragem, buffering, diagnósticos), reduzindo latência e tráfego no SCADA.

Para aplicações IIoT e Indústria 4.0, o dispositivo atua como ponto de coleta confiável, com suporte a Modbus/TCP, TCP/Client/Server e opções UDP, além de lógica baseada em scripts para pré‑processamento. Do ponto de vista de confiabilidade, recursos como isolamento galvânico, watchdogs e capacidade de reinício remoto aumentam o MTBF percebido pelo integrador. Em termos de segurança, recomenda‑se implementar VLANs, VPNs e regras de firewall para proteger o tráfego serial convertido para IP.

A interoperabilidade é um diferencial: o equipamento comunica com SCADA, sistemas MES e plataformas IIoT, seja como ponte pura ou como dispositivo inteligente que realiza tarefas locais (ex.: reconciliação de dados, agregação e compressão). Isso reduz custo total de propriedade (TCO) e acelera rollouts de telemetria em utilities, transporte e manufatura.

Visão geral do produto e principais características

O servidor oferece 4 portas RS‑232 para equipamentos ponto‑a‑ponto e 1 porta RS‑485 para redes multidrop. Possui interface Ethernet 10/100 Mbps, suporte a DHCP/static IP e uma GUI web para configuração, além de CLI para integração automatizada. A programabilidade permite scripts (por exemplo em Lua ou linguagem proprietária ICP DAS) para lógica local, alarmes e logs.

Entre os recursos operacionais: isolamento entre portas seriais e Ethernet (galvânico típico 2,5 kV), buffers de transmissão, watchdog configurável, e LEDs de status para diagnóstico rápido. Protocolos nativos incluem Modbus RTU/TCP, ASCII, TCP/UDP transparent mode e seleção de baud rates (up to 115200 bps) para cada porta. A alimentação é projetada para tolerância a ruídos típicos de painéis industriais (filtros EMI/EMC conforme IEC 61000‑4).

Benefícios imediatos incluem facilidade de retrofit, redução de intervenção física em campo e flexibilidade de topologia (ponto‑a‑ponto ou multidrop RS‑485). Para integradores, a baixa latência e o controle sobre timeouts, retries e buffers são essenciais para aplicações críticas de telemetria e controle.

Arquitetura física e lógica do Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável

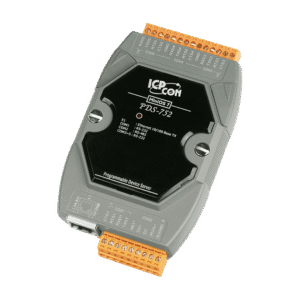

Fisicamente, o equipamento é compacto, geralmente com montagem DIN rail e conectores DB9 ou bornes removíveis para as portas seriais, além de conector RJ‑45 para Ethernet e bornes para alimentação 9–36 VDC. Um diagrama simplificado mostra: portas seriais → MCU/FPGA de protocolo → motor de conversão/proxy → interface Ethernet. A presença de módulos de isolamento garante proteção contra picos e loops de terra.

Logicamente, o firmware atua como um proxy/bridge com três camadas: driver de porta serial (baud, parity, stop), camada de protocolo (Modbus RTU ↔ Modbus TCP) e camada de aplicação (scripts, logs, alarms). Esse design permite operar em modo transparente (passthrough) ou em modo conversão com mapeamento de tags. A arquitetura favorece atualizações incrementais de firmware e adoção de funcionalidades de segurança (TLS/VPN) via módulos futuros.

Analogia: pense no dispositivo como um "tradutor e gerente de tráfego" entre o mundo determinístico das portas seriais e o universo pacotes da rede IP — ele mantém a semântica do protocolo serial enquanto adapta temporização, retry e integridade para a rede Ethernet.

Principais aplicações e setores atendidos pelo servidor serial Ethernet

O servidor é aplicado em setores onde existem equipamentos legados com interfaces seriais, incluindo automação industrial, utilities (água, esgoto, energia), transporte (sinais e bilhetagem), prédios inteligentes e telemetria. Em ambientes industriais, viabiliza integração de CLPs antigos com SCADA modernos sem alteração no código do CLP. Em utilities, permite coleta de medidores e RTUs distribuídos em uma rede IP.

No IIoT, o dispositivo é usado para conectar sensores e controladores antigos a plataformas de analytics e manutenção preditiva, mantendo buffering local para perda temporária de conectividade. Na modernização de painéis, reduz o custo de retrofit ao evitar substituição de módulos de I/O. Em aplicações de transporte, atua na comunicação de painéis embarcados e subsistemas com centros de controle.

Os benefícios também incluem conformidade regulatória e facilidade de auditoria—ao adicionar timestamps e logs locais, facilita rastreabilidade de dados para processos críticos e requisitos de governança em utilities e energia.

Casos de uso por setor (automação, energia, saneamento, transporte)

Automação: modernização de linhas de produção onde CLPs série comunicam via RS‑232; o servidor encapsula dados Modbus RTU em Modbus/TCP para o SCADA. Desafio resolvido: reduzir downtime de máquina sem retrabalho de PLC. Resultado: integração em horas, sem paradas longas.

Energia: coleta de dados de transformadores e painéis de medição com RTUs seriais; o gateway agrega leituras e manda para o centro de controle via Modbus/TCP ou MQTT (mediante middleware). Desafio: isolamento e robustez EM. Resultado: dados confiáveis para análise de demanda e manutenção preditiva.

Saneamento/Transporte: telemetria de bombas e estações de tratamento com comunicações multi‑drop RS‑485; o servidor implementa reconexão automática e buffering para ambientes com conectividade intermitente. Desafio: topologias espalhadas e infraestrutura limitada. Resultado: maior disponibilidade de dados e redução de visitas técnicas.

Especificações técnicas do Servidor Serial Ethernet 4x RS-232 / 1x RS-485 (tabela comparativa e ficha técnica)

A tabela abaixo resume as especificações-chave para avaliação técnica rápida. Estes valores são representativos do modelo programável de 4x RS‑232/1x RS‑485 da ICP DAS; verifique a ficha oficial para confirmação.

Tabela de especificações (interfaces, protocolos, alimentação, dimensões)

Condicionamento ambiental, certificações e pinout

O produto opera em faixas industriais típicas (-20 a +70 °C) com tolerância a umidade de até 95% sem condensação. Para aplicações em salas elétricas com altas interferências, recomenda‑se verificar conformidade EMC (IEC 61000‑4 series) e optar por versões com filtros adicionais. A proteção contra surtos e picos deve ser tratada via SPD na alimentação em locais sujeitos a descargas atmosféricas.

O pinout varia com o conector: RS‑232 normalmente em DB9 com pinos Rx, Tx, GND e handshake opcionais; RS‑485 em bornes A(+)/B(−) com jumper para terminação. LEDs frontais indicam Link/Act Ethernet, status do sistema, TX/RX por porta e alimentação. Consulte o manual do modelo para diagrama preciso.

Certificações típicas incluem CE e conformidade com normas de segurança IEC/EN 62368‑1; para ambientes médicos/criticos verifique compatibilidade com IEC 60601‑1 se aplicável (normalmente não aplicável a dispositivos de campo).

Importância, benefícios e diferenciais do Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável para projetos de automação e IIoT

A importância reside na capacidade de preservar investimentos em ativos legados enquanto se habilita conectividade IP nativa. Isso gera retorno via menor CAPEX e tempo de integração reduzido. A programabilidade embarcada permite executar lógica distributiva (pré‑processamento, alarmes locais), diminuindo a carga no SCADA e melhorando latência.

Diferenciais técnicos incluem isolamento galvânico, watchdogs configuráveis, buffers de transmissão e suporte a múltiplos protocolos simultâneos. A disponibilidade de APIs/SDKs facilita integração com sistemas de gerenciamento e automação. Em termos de ROI, o tempo de instalação e parametrização reduz a necessidade de trocas de hardware e longos testes em bancada.

Além disso, o fato de ser um produto ICP DAS significa suporte técnico especializado e documentação para integradores, além de compatibilidade comprovada com drivers Modbus e tutoriais no blog técnico da LRI/ICP. Para aplicações que exigem essa robustez, a série Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite avaliação técnica na página do produto: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-4x-rs-232-1x-rs-485-programavel

Benefícios operacionais: disponibilidade, latência e manutenção

O dispositivo melhora disponibilidade por meio de reconexão automática, logs locais e buffering que prevenem perda de dados em falhas de rede. Latência é reduzida quando a lógica é processada localmente (edge computing), evitando idas e vindas desnecessárias ao servidor central. Para manutenção, a GUI web e ferramentas de diagnóstico permitem troubleshooting remoto e atualização de firmware controlada.

Para reduzir downtime, recomenda‑se configurar watchdogs e políticas de backup de configuração (exportação automática), além de monitoramento via SNMP ou syslog para alertas proativos. Em contratos críticos, planejar redundância de rede (links secundários) e políticas automatizadas de reinício pode aumentar SLA.

Operacionalmente, a padronização de timeouts, buffers e policies de retry evita perda de frames Modbus e conflitos em barramentos RS‑485 multidrop, especialmente em topologias longas ou com conexões star vs. daisy‑chain.

Diferenciais técnicos: programabilidade, isolamento e escalabilidade

A programabilidade permite conversões complexas (p.ex., reformatar frames, agregar registros, converter unidades) sem mexer no PLC/RTU. O isolamento protege contra loops de terra e picos, mitigando danos em ambientes industriais. Escalabilidade é alcançada ao adotar múltiplas unidades distribuídas com gerenciamento centralizado (IPAM, templates de configuração).

Comparado a soluções simples de "serial‑to‑ethernet" passthrough, a capacidade de lógica embarcada e variedade de protocolos suportados faz do produto uma plataforma para estratégias IIoT, como pré‑filtragem de dados e inclusão de assinaturas temporais antes do envio à nuvem.

Para mais guias sobre integração e melhores práticas, consulte artigos técnicos no blog LRI: https://blog.lri.com.br/ e https://blog.lri.com.br/iiot-modbus

Guia prático do Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável: Como configurar e usar passo a passo

A implantação começa com planejamento de endereçamento IP, verificação de cabos e seleção de topologia serial (ponto‑a‑ponto ou multidrop). Garanta ferramentas: cabo console (se necessário), cabo Ethernet, multímetro, analisador lógico/serial e software ICP DAS (configurador). Defina parâmetros de porta (baud, parity, stop bits) de acordo com os equipamentos seriais.

Passo 1 — conexão física: conecte as portas RS‑232/RS‑485 conforme pinout, verifique terminação em RS‑485 (120 Ω) e bias resistors se necessário. Verifique LEDs e mensagens no console. Use multímetro para checar alimentação e continuidade dos pares. Se existir isolamento, confirme aterramento conforme manual.

Passo 2 — configuração de rede: atribua IP (via DHCP ou estático), acesse GUI web por browser e configure hostname, NTP para timestamping e SNMP para monitoramento. Teste conectividade com ping e use ferramentas de captura para validar pacotes Modbus/TCP. Configure firewall/VLAN conforme política de segurança.

Passo 3 – mapeamento das portas seriais e configuração de protocolos (Modbus/TCP, TCP Server/Client, UDP)

No mapeamento, determine se cada porta serial será tratada como dispositivo Modbus independente ou agregada. Configure mapeamentos de endereço: por exemplo, porta serial 1 → dispositivo Modbus ID 1 → expor como Modbus/TCP no IP:502/Instância X. Defina timeouts e retransmissões compatíveis com a aplicação.

Teste com ferramentas de campo (Modbus Poll, QModMaster) e monitore logs do gateway. Para UDP/TCP, valide conexões cliente/servidor e mantenha sessões persistentes quando necessário. Ajuste buffers e MTU se houver truncamento de frames ou fragmentação.

Passo 4 – programação embarcada e automações locais

Escreva scripts simples para: 1) agregar leituras de múltiplas portas e enviar em pacotes consolidados; 2) gerar alarmes locais quando thresholds excedidos; 3) armazenar dados em buffer para envio posterior. Use lógica embarcada sempre que latência rígida ou disponibilidade local for requisito.

Escolha entre executar lógica local (edge) ou central (SCADA) com base em criticidade e volume de dados. Lógica embarcada é ideal para pré‑processamento e redução de tráfego; SCADA central controla histórica e regras de longo prazo.

Testes, validação e checklist de entrega

Valide integridade de dados (CRC, contagem de frames), latência ponta‑a‑ponta e reconexões. Checklist inclui: verificação de isolamento, testes de blackout (simular perda de rede), verificação de logs e exportação de configuração. Documente procedimentos e crie plano de rollback.

Integração do Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável com sistemas SCADA e plataformas IIoT

A integração pode ser direta (Modbus/TCP → SCADA) ou via middleware (MQTT, OPC UA) para plataformas IIoT. Use drivers nativos do SCADA para Modbus/TCP ou configure um gateway MQTT intermedário para envio a nuvem. Priorize segurança: VPNs, TLS, VLANs e segmentação de rede.

Protocolos recomendados: Modbus (padrão de fato em utilities), OPC UA (quando disponível na pilha), MQTT/REST para telemetria leve. Para sistemas legados, utilize drivers Modbus RTU/TCP com supervisórios que suportem reconciliação de dados e timestamps.

Exemplo prático: mapear registradores Modbus RTU de um CLP para endereços Modbus/TCP no servidor; no SCADA, criar tags apontando esses endereços e configurar polling com timeouts adequados. Para IIoT, use um collector que consuma Modbus/TCP e publique em MQTT com QoS adequado.

Envio de dados para plataformas IIoT e práticas de segurança de rede

Ao enviar para nuvem, implemente TLS, autenticação forte e use VPNs de site‑to‑site. Segmente a rede com VLANs para separar tráfego de controle do tráfego office; habilite logs e monitoramento centralizado. Proteja o dispositivo com senhas fortes, desative serviços não usados e mantenha firmware atualizado.

Exemplos práticos de uso do servidor serial Ethernet em campo

Caso 1 – Modernização de CLP: um CLP antigo com portas seriais foi exposto ao SCADA via servidor serial; mapeamento Modbus e lógica local permitiram reuso de I/O históricos. Resultado: menor spot downtime e custos de retrofit reduzidos.

Caso 2 – Telemetria de medidores: unidades com saída RS‑485 foram agregadas por servidores locais que bufferizam leituras e enviam pacotes para a plataforma IIoT em janelas periódicas, evitando perda de dados em falhas de conectividade.

Caso 3 – Integração de painéis legacy: painéis com múltiplos instrumentos seriais foram conectados à rede IP para monitoramento remoto sem reprogramação do firmware do painel, simplificando a manutenção e o serviço de campo.

Comparativo técnico: Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável vs outros servidores seriais ICP DAS e concorrentes

Critérios chave: número de portas, isolamento, programabilidade, protocolos suportados, suporte e documentação. Avalie projetos pela criticidade da aplicação: em ambientes críticos prefira isolamento superior e suporte a watchdogs; em aplicações simples, modelos passthrough podem ser suficientes.

Tabela comparativa (exemplo):

Escolha com base em requisitos de proteção, escalabilidade e necessidade de lógica local.

Erros comuns, armadilhas e detalhes técnicos ao usar o Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável

Problemas típicos de RS‑485: falta de terminação, ausência de bias/resistores de polarização e topologia incorreta que causa reflexões. Diagnóstico: medir continuidade, checar oscilações com analisador lógico e testar loopback. Corrija com terminação 120 Ω e resistores de pull‑up/pull‑down quando necessário.

Configurações erradas de protocolo causam timeouts e frames perdidos; sintomas incluem leituras inconsistentes e excessivos retries. Ajuste baud, parity e timeouts, e configure buffers adequados. Sincronize clocks e NTP para timestamps correctos.

Manutenção: mantenha backups de configuração, registre procedimentos de atualização de firmware e teste firmwares em bancada antes de aplicar em produção. Documente rollback e mantenha logs centralizados.

Conclusão

O Servidor Serial Ethernet 4x RS‑232 / 1x RS‑485 Programável da ICP DAS é uma solução madura para modernização de instalações com ativos seriais, proporcionando isolamento, programabilidade e integração com SCADA/IIoT. Suas capacidades tornam possível reduzir CAPEX e acelerar digitalização sem substituir equipamentos legacy. Recomendamos validar requisitos de isolamento, topologia e segurança antes da implantação.

Resumo executivo: avalie portas necessárias, isolamento, protocolos suportados e capacidades de lógica embarcada; realize testes de campo (latência, perda de frames) e mantenha políticas de segurança. Próximos passos: solicitar demonstração técnica e cotação para validar compatibilidade com seu parque instalado. Para aplicações que exigem essa robustez, a série Servidor Serial Ethernet 4x RS-232 / 1x RS-485 Programável da ICP DAS é a solução ideal. Confira as especificações e solicite avaliação técnica: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-4x-rs-232-1x-rs-485-programavel

Haveria interesse em um whitepaper com diagramas e um checklist de aceitação técnica personalizado para seu projeto? Comente abaixo suas dúvidas ou descreva seu caso que eu preparo recomendações específicas.
