Servidor Serial Ethernet Tiny 1 Porta RS422/485 Industrial

Introdução

O servidor serial Ethernet Tiny (1 porta RS422/485) da ICP DAS é um dispositivo compacto que converte tráfego serial para pacotes Ethernet, permitindo a integração de dispositivos legacy RS422/485 em redes industriais IP. Neste artigo técnico, abordo arquitetura, finalidade e where-to-fit do Tiny 1 porta, com foco em exigências de automação industrial, IIoT e SCADA. A abordagem inclui normas relevantes, conceitos como MTBF e PFC, e recomendações de projeto para integradores e engenheiros de automação.

A importância desse tipo de servidor serial está em possibilitar retrofit de controladores legados, supervisão remota de RTUs e integração de sensores seriais em plataformas IIoT sem trocar toda a camada de fieldbus. Ele resolve problemas comuns de isolamento, segmentação de rede e compatibilidade de protocolos (ex.: Modbus RTU → Modbus TCP), reduzindo custos e tempo de implantação. Além disso, integra-se a práticas de segurança de rede industrial e conformidade eletromagnética (ex.: IEC 61000 series).

Ao longo do texto usarei terminologia técnica adequada — baud, paridade, terminação, biasing, galvanic isolation — e indicarei normas e testes aplicáveis (por exemplo, testes de imunidade IEC 61000-4-x). Para leituras complementares e aplicação prática veja também nossos artigos técnicos no blog da LRI: https://blog.lri.com.br/protocolos-iiot/ e https://blog.lri.com.br/seguranca-redes-industriais/. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Visão geral do produto e resumo técnico

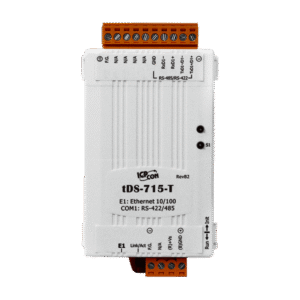

O Tiny 1 porta RS422/485 da ICP DAS apresenta uma form factor DIN-rail ultracompacto, alimentação em faixa industrial (tipicamente 9–30 VDC) e isolamento galvânico entre porta serial e Ethernet. Seu propósito técnico é atuar como conversor/servidor serial-to-Ethernet para aplicações onde apenas uma linha serial precisa ser exposta na rede IP. O hardware é otimizado para ambientes industriais, com proteção contra surtos e faixa de temperatura estendida.

Tecnicamente, o dispositivo suporta taxas de baud configuráveis (ex.: 300–115200 bps), modos RS422 e RS485 (half/full-duplex conforme modelo), e operação Ethernet 10/100Base-TX. Em firmware, costuma oferecer mapeamento de portas seriais para TCP/UDP, modos de socket TCP Server/Client e suporte a protocolos industriais como Modbus RTU/TCP. A documentação da ICP DAS descreve ainda ferramentas de configuração via web e utilitários para descoberta na rede.

Para cenários críticos, o Tiny inclui recursos de gerenciamento remoto, logging e possivelmente watchdog para reinício automático em falhas. Indicadores LED e suporte a SNMP/HTTP simplificam diagnóstico. Essas características tornam o Tiny apropriado para integração em arquiteturas de edge computing e IIoT, preservando investimento em dispositivos seriais legados.

Objetivo técnico e público-alvo

O dispositivo foi projetado para engenheiros de automação, integradores de sistemas, equipes de TI industrial e compradores técnicos que precisam integrar equipamentos seriais em ambientes IP. Resolve problemas típicos como falta de portas seriais nos controladores modernos, necessidade de centralizar dados em SCADA e conectividade remota via VPN. O foco é reduzir tempo de engenharia e minimizar mudanças em PLCs e RTUs existentes.

Setores que mais se beneficiam incluem utilities (água, saneamento, energia), manufatura, transporte e automação predial, onde muitos sensores e instrumentos ainda usam RS422/485. Para integradores, o Tiny simplifica retrofit e padroniza a interface para back-ends SCADA e plataformas IIoT. Para equipes de TI, oferece modo de operação previsível e controle sobre endereçamento IP e segurança.

A decisão de usar o Tiny em projetos costuma considerar robustez da alimentação, isolamento, faixa de temperatura e certificações industriais. Critérios técnicos como MTBF, suporte a atualização de firmware segura e conformidade com diretrizes EMC (ex.: IEC 61000-6-2) são determinantes para aprovação em grandes projetos.

Principais aplicações e setores atendidos por servidor serial Ethernet Tiny (1 porta RS422/485)

O Tiny atende a múltiplos casos de uso industriais: atualização de PLCs legados para SCADA sem substituir o equipamento, conexão de medidores e RTUs em subestações, e agregação de dados seriais para gateways IIoT. Seu valor reside na interoperabilidade: converte protocolos seriais para formatos compreendidos por sistemas modernos (Modbus TCP, MQTT via gateway).

Em utilities, permite integrar medidores de vazão e sensores de nível a sistemas de telemetria; em manufatura, facilita a coleta de dados de máquinas antigas para análises de OEE; no transporte, conecta sinalização e sistemas de bilhetagem legados. Em automação predial, é usado para centralizar controle de HVAC e sensores de ambientes que ainda usam RS485.

Os benefícios incluem menor custo de retrofit, redução de downtime e escalabilidade para projetos de Indústria 4.0. A adoção é especialmente interessante quando se busca evitar investimento alto em substituição de equipamentos certificados ou quando cronogramas não permitem mudanças extensas de campo.

Aplicações por setor (fábricas, SCADA, transporte, automação predial)

Na indústria fabril, o Tiny viabiliza coleta de dados de PLCs e drives antigos para sistemas MES/SCADA e analytics. A integração reduz tempo de amostragem e facilita diagnósticos em tempo real, aumentando uptime. A robustez elétrica e a montagem DIN-rail permitem instalação em painéis padronizados.

Em projetos SCADA e subestações, o servidor serial oferece interface confiável entre RTUs e masters SCADA via Modbus TCP, com isolamento para evitar loops de terra e sobretensões. Em transporte (ferrovias, metrôs), é útil em telemetria de sinalização e monitoramento de ativos distribuídos, atendendo requisitos de EMC e vibração.

Na automação predial, centraliza equipamentos HVAC e sistemas de medição que usam RS485, permitindo integração com BMS IP e soluções de gestão predial. A simples configuração via web reduz necessidade de visitas técnicas para ajustes de comunicação.

Cenários típicos de implantação e ROI

Cenário de retrofit: substituir cabeamento serial longo por backbone Ethernet reduz custos de manutenção; o payback ocorre rápido quando se conta economia em cabeamento e tempo de mão de obra. ROI também vem de menor downtime e melhor qualidade de dados para manutenção preditiva.

Para empresas de utilities, reduzir chamadas de campo mediante monitoramento remoto gera economia operacional. Em parques industriais, padronizar comunicação serial via Ethernet facilita upgrades modulares e expansão sem intervenção no campo.

Aspectos a considerar no cálculo do ROI: custo do dispositivo vs substituição completa do equipamento, tempo de engenharia, custo de instalação e economia anual em manutenção. Use MTBF fornecido pelo fabricante e estimativas de disponibilidade para projetar ganhos.

Especificações técnicas detalhadas (tabela de especificações)

A tabela abaixo resume as especificações típicas do Tiny 1 porta RS422/485 da ICP DAS. Valores podem variar por variante; consulte a ficha técnica oficial para certificação e dimensões exatas.

Tabela de especificações principais

Notas técnicas e variantes do modelo

Existem variantes com alimentação redundante, entradas digitais ou versões com suporte a galvanic isolation reforçada. Atenção ao modo RS485 half-duplex que opera com controladores de direção (DE/RE); verifique se o firmware suporta controle automático de direção (auto RS485). Para ambientes críticos, confirme conformidade EMC (IEC 61000-4-2/4-4/4-5) e requisitos de certificação do projeto.

Alguns modelos trazem suporte a watchdog, failover e logging de eventos. A atualização de firmware deve seguir procedimentos seguros — preferencialmente via rede isolada e com backup da configuração. Consulte sempre a ficha técnica e notas de aplicação da ICP DAS.

Importância, benefícios e diferenciais do servidor serial Ethernet Tiny

O Tiny oferece confiabilidade operacional ao isolar e encapsular comunicações seriais em TCP/IP, minimizando interferência eletromagnética e loops de terra. Seu design compacto facilita distribuição em painéis com espaço limitado, e o baixo custo relativo traz benefícios econômicos claros em projetos de retrofit.

Vantagens técnicas incluem facilidade de integração com SCADA/IIoT, suporte a múltiplos modos de socket e configuração via web. A capacidade de manter configurações persistentes e provisionamento remoto reduz viagens de manutenção e acelera resolução de problemas. O dispositivo também contribui para estratégia de edge computing ao permitir pré-processamento local de dados seriais.

Comparado a soluções baseadas em PCs ou gateways maiores, o Tiny consome menos energia, tem MTBF elevado por ausência de componentes móveis e oferece instalação simplificada em DIN-rail. Esses diferenciais fazem dele escolha lógica quando a aplicação exige robustez e footprint reduzido.

Benefícios: confiabilidade, custo, tamanho e facilidade de integração

O aparelho aumenta disponibilidade do sistema ao fornecer isolamento e watchdogs, reduz falhas causadas por ruído em linhas longas e tem instalação rápida. O custo de aquisição e operação é baixo frente à substituição de dispositivos de campo ou uso de servidores dedicados.

Seu tamanho reduzido e montagem DIN-rail permitem ocupação mínima no painel elétrico, importante em projetos com espaço restrito. A interface web e utilitários de descoberta aceleram a integração, reduzindo tempo de comissionamento.

Para integradores, o Tiny diminui complexidade arquitetural: um único ponto de gerenciamento para uma linha serial, fácil logging de eventos e compatibilidade com padrões industriais (ex.: Modbus).

Diferenciais técnicos e de projeto da ICP DAS

A ICP DAS prioriza isolamento galvânico para proteção contra sobretensões e loops de terra, e componentes industriais para alta confiabilidade. O firmware geralmente inclui modos de operação específicos para ambientes industriais e ferramentas de diagnóstico.

A documentação técnica detalhada, suporte a atualização de firmware e compatibilidade com padrões de teste EMC conferem vantagem em projetos regulados. A presença de indicadores LED e logs facilita manutenção preditiva.

Além disso, a ICP DAS costuma oferecer acessórios (terminadores, cabos de comunicação, kits de montagem) e suporte técnico local via parceiros como a LRI, facilitando adoção em projetos críticos.

Guia prático: Instalação física e elétrica do servidor serial Ethernet Tiny (1 porta RS422/485)

Antes da instalação, verifique ambiente (temperatura, vibração), distância de cabos e existência de fontes de ruído eletromagnético. Posicione o módulo em trilho DIN dentro do painel, evitando proximidade direta com transformadores ou cabos de potência sem blindagem. Fixe com trava e confirme espaço para ventilação.

Alimente com fonte industrial adequada (tage tipicamente 24 VDC) e proteja com fusível na alimentação. Recomenda-se uso de fonte com PFC quando há diversos cargas para reduzir ruído na rede DC/AC; apesar de PFC ser mais aplicável a fontes AC, a escolha de fontes com boa regulação impacta estabilidade do dispositivo.

Realize aterramento conforme norma local e pratique boa separação de sinais: cabos seriais em malha blindada com blindagem aterrada em um único ponto; ethernet com segregação via VLAN quando possível. Documente conexões e rótulos para manutenção.

Montagem DIN-rail, fixação e ambiente recomendado

A montagem em DIN-rail garante padrão industrial e fácil remoção. Deixe espaço lateral para dissipação e próximos dispositivos para facilitar cabeamento. Em painéis com alta vibração, use travas adicionais ou adesivos anti-vibração.

Ambientes com temperaturas extremas exigem verificação de faixa operacional; se necessário, use gabinetes com controle térmico. Em áreas classificadas, valide certificações ATEX/IECEx se aplicável — Tiny padrão pode não ser certificado.

Evite instalação próxima a fontes de radiofrequência ou cabos de alta corrente. Use barreiras físicas ou separação de canal quando possível.

Conexões elétricas e proteção (alimentação, aterramento, fusíveis)

Use cabo adequado para alimentação (seção conforme corrente), proteção contra inversão de polaridade e fusível rápido no lado positivo. Para RS485/422, utilize resistores de terminação quando necessário e bias resistors (pull-up/pull-down) quando a rede não tiver mestre ativo para manter linha em estado definido.

Aterramento deve seguir prática de ponto único para blindagens e malhas; evite loops de terra que podem introduzir correntes de fuga. Para ambientes com riscos de surtos, providencie proteção contra transientes (SPDs) na alimentação e linhas externas.

Realize testes pós-instalação: verifique tensão de alimentação, continuidade de blindagem e isolamento galvânico com multímetro. Registre resultados no dossier de comissionamento.

Guia prático: Configuração de comunicação e uso (Como fazer/usar?)

Para configuração inicial, conecte via Ethernet em uma rede isolada e acesse interface web pelo IP default (ou utilize utilitário de discovery). Configure endereço IP, máscara e gateway conforme política de rede. Ajuste parâmetros seriais (baud, parity, data bits, stop bits) para corresponder ao dispositivo conectado.

Escolha o modo de operação TCP/UDP adequado: para comunicação ponto-a-ponto, use TCP Client/Server; para múltiplos clientes, TCP Server ou modo RFC2217 pode ser melhor. Configure timeout e reenvio para robustez em redes com perda de pacotes. Salve e faça backup da configuração.

Teste a conexão usando ferramentas como telnet (para portas TCP), socat, ou utilitários da ICP DAS; para Modbus, use um master Modbus TCP para validar leituras. Monitore logs e LEDs para diagnóstico.

Configuração via interface web/utility (IP, baud, parity)

A interface web permite ajuste rápido de parâmetros seriais e mapeamento de portas. Defina baud rate, paridade (None/Even/Odd) e stop bits idênticos ao dispositivo remoto. Habilite controle automático de direção RS485 (se disponível) para evitar colisões.

Defina VLAN, SNMP e credenciais administrativas para segurança. Altere padrão de senha, limite acesso por IP e, se aplicável, habilite HTTPS para gestão web. Documente versões de firmware e snapshots de configuração.

Use o utilitário de discovery para encontrar dispositivos na rede quando IPs forem dinâmicos. Para deploy em campo, exporte configs para implantação massiva em múltiplos dispositivos.

Conversão Serial → Ethernet: mapeamento de portas e regras

Mapear porta serial para um socket TCP envolve definir porta TCP, modo (Server/Client) e comportamento de conexão (concurrency,KeepAlive). Em Modbus, mapeie endereços de escravo para tags SCADA ou use gateway Modbus para tradução automática.

Para aplicações que necessitam de baixa latência, minimize buffering e use modos transparentes. Em redes com segurança elevada, combine mapeamento com VPN ou TLS em edge gateways para proteger dados.

Implemente monitoramento de sessão para detectar desconexões e automatizar reconexão. Use logs para correlacionar falhas seriais com eventos de rede.

Integração com sistemas SCADA/IIoT e protocolos (servidor serial Ethernet Tiny + RS422/485)

A integração com SCADA se baseia em compatibilidade de protocolos. O Tiny geralmente suporta modos transparentes que permitem que um master SCADA trate o dispositivo remoto como se estivesse conectado localmente (ex.: Modbus RTU encapsulado). Para IIoT, encaminhe dados para gateways MQTT ou use um edge gateway que traduza para Modbus TCP e publique em broker MQTT.

Protocolos suportados variam: Modbus RTU/TCP, RFC2217, raw TCP/UDP, e mecanismos de keepalive. Para segurança, habilite métodos de autenticação e transporte seguro (VPN/TLS) no roteador ou gateway. Evite exposição direta de portas seriais na Internet pública.

Ao integrar com SCADA, crie tags consistentes, verifique timeouts e trate de polling eficiente. Para IIoT, agregue dados no edge e implemente normalização e compressão antes de enviar à nuvem para reduzir tráfico e custos.

Protocolos suportados e modos de operação (Modbus, TCP/UDP, etc.)

Os modos típicos: TCP Server (aceita conexões), TCP Client (conecta a um master), UDP (stateless, útil para broadcast) e RFC2217 (porta serial sobre TCP). Escolha com base em topologia e requisitos de latência/segurança.

Modbus RTU encapsulado é comum para transparência com PLS/SCADA. Quando usar MQTT, prefira gateway que traduza para JSON ou formato compatível com platforma IIoT. Para aplicações críticas, combine redundância de rede e watchdog.

Documente comportamento em perda de conexão: buffering, descarte de dados ou reconexão automática. Teste cenários extremos de carga para validar comportamento.

Integração IIoT: gateways, MQTT, segurança e envio para nuvem (IIoT, Modbus TCP)

Para enviar dados serial à nuvem, utilize um gateway Modbus-MQTT ou converta Modbus RTU→TCP no Tiny e depois use um edge gateway para publicar em MQTT com TLS. Proteja endpoints com autenticação forte e VPN para comunicação entre site e nuvem.

Implemente rate-limiting e compressão para economizar banda. Mapeie tags com metadados (location, device type) para facilitar ingestão e análise. Use certificados gerenciados para scale-out e rotação periódica.

Considere requisitos regulatórios e privacidade: logs, criptografia in-transit e at-rest. Em projetos críticos, realize pentest e auditoria de segurança.

Exemplos práticos de uso e casos de sucesso

Exemplo 1 — Retrofit de PLCs antigos via RS485 para SCADA: conecte RS485 do PLC ao Tiny, configure parity e baud, e mapeie a porta para Modbus TCP no SCADA. Resultado: redução de cabeamento e integração sem alterar lógica PLC.

Exemplo 2 — Monitoramento remoto de sensores em subestações: Tiny em gabinete com alimentação redundante e isolamento, tráfego encapsulado para concentrador SCADA via VPN. Resultado: monitoramento confiável e redução de visitas de manutenção.

Exemplo 3 — Rede serial distribuída em ambiente fabril: múltiplos Tiny espalhados por células de produção, cada um encapsulando dados seriais para um concentrador local que publica em broker MQTT. Resultado: visibilidade em tempo real e base para análises de manutenção preditiva.

Esses casos demonstram ganhos em disponibilidade, redução de custos e aceleração de projetos de Indústria 4.0.

Comparação técnica: Tiny 1 porta RS422/485 vs outros produtos ICP DAS e alternativas do mercado

Comparativo: modelos multiporta oferecem maior densidade de conectividade; Tiny se destaca pelo footprint e custo. Gateways com CPU mais potente suportam processamento no edge (filtros, bufferização); Tiny prioriza simplicidade e confiabilidade. Concorrentes podem oferecer management centralizado mais avançado, mas com custo e consumo maiores.

Tabela comparativa sugerida (exemplo de campos): portas seriais, padrões suportados, Ethernet, isolamento, faixa de temperatura, MTBF, preço estimado e casos de uso recomendados. Essa tabela ajuda a selecionar conforme restrições de espaço, energia e necessidade de processamento.

Quando escolher o Tiny: se a necessidade é expor apenas uma porta serial com baixo custo e alta confiabilidade. Escolha um modelo maior ou gateway com mais recursos quando houver necessidades de processamento local, múltiplas portas ou protocolos nativos (BACnet, DNP3).

Erros comuns, armadilhas e detalhes técnicos a observar

Problemas típicos: mismatch de baud/paridade, ausência de terminação ou bias em RS485, e conflito de direção em half-duplex. Verifique resistores de terminação e biasing quando houver ruído ou quando a linha ficar em estado flutuante.

Em Ethernet, beware de NAT/Firewall bloqueando portas TCP usadas; use VPN para acesso remoto seguro. Monitoramento de keepalive e logs é essencial para detectar intermitências. Atualize firmware com cautela, validando compatibilidade.

Também observe limites de distância e topologia RS485 (máximo teórico ~1200 m, depen-dente do baud). Para longas distâncias, considere fibra ou conversores especiais.

Documentação técnica, suporte e recursos adicionais (IIoT, RS422/485)

Documentação oficial: manuais de hardware/firmware, notas de aplicação e utilitários de configuração. Consulte sempre versões de firmware e changelogs antes de atualizar. Para suporte local, recorra a revendas técnicas como LRI para assistência em seleção e integração.

Atualizações de firmware: realize em ambiente controlado com backup de configuração e plano de rollback. Verifique CRC e assinaturas digitais quando fornecidas. Mantenha inventário de versões e calendário de manutenção.

Templates úteis para integradores: checklist de instalação, template de comissionamento, plano de testes e scripts para validação de comunicação (ex.: scripts Python com pymodbus). Esses items aceleram deploy e reduzem retrabalhos.

Conclusão

O servidor serial Ethernet Tiny (1 porta RS422/485) da ICP DAS é uma solução prática, robusta e econômica para integrar dispositivos seriais legados a redes industriais e arquiteturas IIoT. Ele equilibra confiabilidade, isolamento e baixo footprint — critérios valorizados por engenheiros de automação e integradores. Para aplicações que exigem essa robustez, a série Tiny da ICP DAS é a solução ideal. Confira as especificações detalhadas e opções de compra: https://www.lri.com.br/comunicacao-de-dados/servidor-serial-ethernet-tiny-1-porta-rs422485.

Se precisa de mais portas ou funcionalidades avançadas, há alternativas na linha ICP DAS e gateways com suporte a MQTT e edge processing. Para avaliar qual modelo melhor atende seu projeto, consulte também esta solução complementar na LRI: https://www.lri.com.br/comunicacao-de-dados/gateway-mqtt-modbus. Quer discutir um caso real? Comente abaixo ou pergunte qual configuração atende seu projeto; nossa equipe técnica pode ajudar a elaborar roteiro de comissionamento e ROI.

Incentivo a interação: deixe suas dúvidas nos comentários, compartilhe desafios de integração serial que você já enfrentou e solicite exemplos de scripts de teste que podemos adaptar para seu ambiente.
