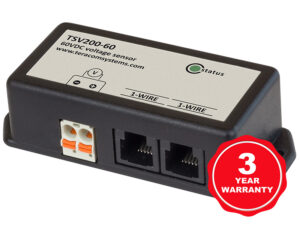

TSV200-60I Teracom: sensor de tensão 1-Wire para monitoramento remoto

O TSV200-60i da Teracom é um sensor de tensão para integração em sistemas de monitoramento remoto e aquisição de dados via interface 1-Wire, aplicado quando há necessidade de supervisionar a presença ou a variação de tensão em circuitos contínuos dentro de uma arquitetura de automação. Em projetos B2B, esse tipo de sensor é utilizado como elemento de campo para transformar uma grandeza elétrica em dado digital acessível por dispositivos compatíveis com 1-Wire, reduzindo a necessidade de entradas analógicas dedicadas em controladores e sistemas de supervisão.

O que o sensor de tensão 1-Wire monitora na prática

Na prática, um sensor de tensão 1-Wire como o TSV200-60i é usado para acompanhar a tensão de um ponto do sistema e disponibilizar essa informação para supervisão remota. Isso é útil em painéis elétricos, fontes, bancos de bateria, telecom, infraestrutura e outras instalações em que a leitura contínua de tensão ajuda a detectar desvios operacionais antes de uma falha.

O ponto central é entender que o sensor não substitui instrumentos de medição de referência nem faz análise de qualidade de energia. Sua função é fornecer uma leitura de tensão para monitoramento e alarmes, com foco em telemetria e operação assistida por software.

Faixa de medição e comportamento elétrico

A faixa exata de medição, o tipo de tensão monitorada e os limites elétricos devem ser validados no datasheet oficial do TSV200-60i antes da especificação final. Em sensores dessa categoria, a engenharia de aplicação precisa confirmar:

• se a medição é destinada a tensão DC;
• qual o limite máximo admissível de entrada;
• qual a resolução ou precisão informada pelo fabricante;
• como o ponto de medição deve ser referenciado eletricamente;
• se há necessidade de alimentação auxiliar ou se o sensor é alimentado pelo barramento 1-Wire.

Do ponto de vista de projeto, esses detalhes impactam diretamente a escolha do ponto de conexão, o uso de proteção adicional e a compatibilidade com o sistema de aquisição.

Interface 1-Wire e integração com supervisão

A interface 1-Wire simplifica a conexão de sensores em redes de monitoramento, porque permite a ligação de múltiplos dispositivos em um barramento único, desde que a topologia e o comprimento de cabo estejam dentro do que o sistema suportar. Para integração, é necessário confirmar a compatibilidade do host 1-Wire utilizado no projeto, como controladores, gateways ou módulos de aquisição que aceitem esse padrão.

Em supervisão remota, o valor lido pelo sensor pode ser consumido por um sistema maior de monitoramento, desde que exista um equipamento intermediário compatível com 1-Wire e com o protocolo de saída exigido pela aplicação final. A validação deve considerar:

• capacidade do barramento;
• endereçamento dos sensores;
• tratamento de falhas de comunicação;
• intervalo de atualização da leitura;
• compatibilidade do software de supervisão com o dispositivo de aquisição.

Aplicações em monitoramento remoto e automação

O uso típico desse tipo de sensor está em aplicações onde a tensão precisa ser acompanhada continuamente sem intervenção local. Entre os cenários mais comuns estão:

• monitoramento de alimentação em salas técnicas;
• supervisão de fontes DC e retificadores;
• acompanhamento de baterias e sistemas de backup;
• leitura de tensão em painéis de telecom e infraestrutura;
• telemetria de circuitos auxiliares em automação predial e industrial.

Em automação, o principal valor está na conversão de uma variável elétrica em dado digital para alarmes, tendências e manutenção preditiva básica. Isso facilita a integração com rotinas de supervisão, desde que o dispositivo de coleta de dados seja compatível com 1-Wire.

Critérios de instalação e ligação elétrica

A instalação deve ser feita com atenção ao ponto de referência elétrica, à isolação do circuito e à proteção contra surtos. Como se trata de um sensor de tensão, o instalador precisa confirmar no manual:

• polaridade da ligação;
• limite admissível de entrada;
• necessidade de fusível ou proteção em série;
• bitola e comprimento do cabo;
• aterramento e referência comum;
• segregação em relação a cabos de potência.

Em painéis e infraestrutura crítica, é recomendável avaliar ruído eletromagnético, especialmente quando o barramento 1-Wire compartilha caminho com outras fiações de campo. A qualidade da instalação influencia diretamente a estabilidade da leitura.

Compatibilidade com sistemas de aquisição de dados

A compatibilidade depende do ecossistema em torno do sensor, não apenas do sensor isolado. O TSV200-60i precisa ser utilizado com um sistema capaz de ler dispositivos 1-Wire e interpretar a variável de tensão. Isso pode incluir controladores, gateways ou softwares de aquisição que suportem esse tipo de barramento.

Antes da compra, o integrador deve confirmar:

• se o sistema mestre suporta o sensor específico;
• se há biblioteca, driver ou suporte nativo;
• como o valor é apresentado ao supervisório;
• se existe suporte a alarmes, históricos e exportação de dados;
• se o projeto exige conversão adicional para outro protocolo, como Modbus, via equipamento intermediário.

Limitações técnicas e pontos de atenção na especificação

Por se tratar de um sensor de campo para telemetria, alguns limites precisam ser considerados na engenharia do projeto:

• ele não é, por princípio, um analisador de energia;
• a leitura depende do sistema 1-Wire utilizado;
• a faixa de entrada deve ser conferida no datasheet;
• a instalação elétrica precisa respeitar limites de isolamento e cabeamento;
• a precisão e a estabilidade da leitura devem ser validadas conforme a aplicação;
• não se deve assumir compatibilidade com qualquer controlador sem consulta ao documento oficial.

Se o projeto exigir integração com PLC, SCADA ou BMS, pode ser necessário um gateway ou concentrador compatível com 1-Wire para disponibilizar os dados no protocolo exigido pela planta.

Cenários de uso em infraestrutura e energia

Em infraestrutura e energia, o TSV200-60i se encaixa em aplicações de supervisão onde a tensão é um indicador operacional importante. Exemplos:

• painéis DC de telecom;
• bancos de baterias em retaguarda;
• alimentação de sistemas críticos em data centers;
• supervisão de fontes em automação predial;
• monitoramento remoto de circuitos auxiliares em energia e utilidades.

Nesses ambientes, a utilidade do sensor está na geração de histórico e alarme para manutenção, e não em medição laboratorial. Em projetos de maior criticidade, convém cruzar a leitura com outros parâmetros do sistema e validar a instalação em campo.

Especificações técnicas

As especificações abaixo devem ser confirmadas no datasheet e manual oficiais do produto antes da aprovação final do projeto.

Aplicações práticas

Em projetos de automação e supervisão, o TSV200-60i pode ser especificado para:

• leitura remota de tensão em painéis elétricos;
• acompanhamento de fontes DC em telecom e infraestrutura;
• supervisão de alimentação em sistemas de backup;
• aquisição de dados para manutenção e alarmística;
• integração com concentradores ou gateways 1-Wire.

Quando a planta exige conversão para protocolos industriais mais comuns, o sensor pode compor a solução junto de um equipamento mestre compatível com o ecossistema do cliente.

Pontos de atenção

Antes de fechar a especificação, vale revisar:

• limite máximo da tensão monitorada;
• necessidade de alimentação externa;
• requisito de referência comum/terra;
• compatibilidade do host 1-Wire;
• distância e qualidade do cabeamento;
• proteção contra surtos e transitórios;
• adequação à aplicação DC ou ao tipo de sinal previsto no manual.

Em campo, a confiabilidade da medição depende tanto do sensor quanto da forma de instalação.

Conclusão: o TSV200-60i é uma opção para telemetria de tensão em arquiteturas 1-Wire, desde que a especificação elétrica e a compatibilidade com o sistema de aquisição sejam confirmadas na documentação oficial. Para especificação, integração ou validação de aplicação com produtos Teracom, consulte a equipe técnica da LRI Automação Industrial.
