Introdução
O artigo detalha o U-7519ZMS2 — Módulo OPC UA com 10 canais AI, 3 canais DO e switch Ethernet integrado da ICP DAS. Destinado a engenheiros de automação, integradores de sistemas e equipes de TI industrial, o U-7519ZMS2 resolve o problema de coleta analógica distribuída com comunicação segura nativa (OPC UA) e conectividade de rede resiliente via switch Ethernet integrado. Nesta análise técnica abordarei arquitetura, aplicações em IIoT/Indústria 4.0, especificações elétricas e critérios de seleção para projetos críticos.
Para referência técnica e conteúdos complementares, consulte: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/. Este artigo também faz links para conteúdos e produtos relevantes do blog LRI/ICP para ampliar a validação e a aplicação prática.
Este texto usa como palavras-chave principais U-7519ZMS2, módulo OPC UA, IO analógico ICP DAS, switch Ethernet industrial e IIoT, já no primeiro parágrafo. A proposta é equilibrar profundidade técnica (E‑A‑T) com praticidade para integração em SCADA, IIoT e arquiteturas Edge. Cito normas aplicáveis (ex.: IEC/EN 62368-1 para segurança elétrica, IEC 61000 para imunidade/emi e IEC 62443 para aspectos de segurança) e conceitos como MTBF, isolamento galvânico e PFC quando pertinentes ao dimensionamento de alimentação.
A leitura é organizada para permitir acesso rápido (resumo executivo) e também consulta técnica profunda (tabelas, checklists, recomendações de instalação e troubleshooting). Se quiser que eu gere apenas a tabela de especificações em formato pronto para inclusão em seu catálogo ou o guia de instalação passo a passo em PDF, me solicite no final deste artigo.
Visão rápida do produto e diferenciais imediatos

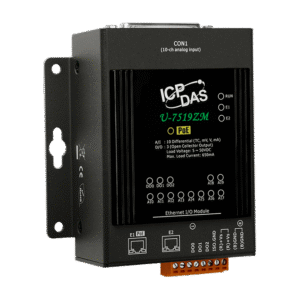

O U-7519ZMS2 é um módulo compacto de aquisição de sinais com 10 canais analógicos (AI) para sinais de tensão/corrente, 3 saídas digitais (DO) para comandos locais e um switch Ethernet de 2 portas para facilitar a topologia em barramento redundante. O diferencial imediato é o OPC UA embarcado, permitindo integração segura e padronizada diretamente do equipamento ao nível MES/Cloud sem necessidade de gateways adicionais.
Esse arranjo reduz cabeamento, pontos de falha e complexidade de IT, tornando o módulo ideal para pontos distribuídos em células de produção, painéis de medição de utilities e aplicações de monitoramento remoto em subestações. A presença do switch integrado favorece topologias em anel ou cadeia (daisy-chain), minimizando switches externos e simplificando a infraestrutura.
Do ponto de vista técnico, destaque para isolamento galvânico por canal, suporte a taxas de amostragem configuráveis e recursos de diagnóstico (status de link, integridade de sinal e logs de eventos). Esses recursos reforçam o ROI por reduzir o tempo de comissionamento e OPEX de manutenção.
Principais aplicações e setores atendidos U-7519ZMS2, módulo OPC UA, IO analógico ICP DAS
O U-7519ZMS2 atende amplamente setores como manufatura, energia/utility, água & efluentes, food & beverage e edifícios inteligentes. Nas linhas de produção, coleta sinais analógicos de sensores de torque, vibração, temperatura e tensão para controle de processo e manutenção preditiva. Em utilities, monitora entradas de medidores analógicos e atuadores de proteção com retorno digital.
Em IIoT e Indústria 4.0, a combinação AI + OPC UA permite que dados de processo sejam consumidos por plataformas de analytics e historização sem integração proprietária. Isso acelera projetos de digital twin, OEE e ISPS. A interoperabilidade via OPC UA reduz o tempo de integração em SCADA como Ignition e CODESYS.
Para aplicações em ambientes críticos, o produto incorpora características que atendem requisitos normativos e de confiabilidade: isolamento entre canais para segurança, conformidade com normas de compatibilidade eletromagnética (IEC 61000-6-x) e práticas de segurança da informação alinhadas à IEC 62443.
Aplicações por setor (manufatura, utilidades, agronegócio, edifícios inteligentes)
Na manufatura, use-o para monitoramento de processos batch e contínuos, aquisição de sensores de pressão e controle de válvulas com lógica local simples via DO. Isso reduz latência em controles discretos e melhora a resposta a falhas.
Em utilities (subestações e estações de bombeamento), o módulo atua como ponto de telemetria, com buffering local e comunicação segura por OPC UA para SCADA/EMS. A topologia com switch integrado e suporte a VLANs facilita segmentação de rede.
Em edifícios e agronegócio, aplicações típicas incluem controle HVAC, monitoramento de consumo e automação de irrigação, onde vários pontos analógicos distribuídos exigem aquisição confiável e publicação padronizada de dados.
Cenários de integração e métricas a monitorar
As variáveis mais comuns capturadas são: temperatura, pressão, vazão, nível, corrente/tensão de motores, força/vibração e sinais de sensores 4–20 mA ou 0–10 V. KPIs críticos derivados incluem MTBF, tempo médio para reparo (MTTR), OEE, tempo de downtime e latência na aquisição.
No cenário de integração, o módulo pode atuar como edge server OPC UA que publica dados para historizadores locais e brokers MQTT via gateway, oferecendo arquitetura híbrida local+cloud. Métricas de integridade (taxa de pacotes perdidos, jitter, latência) também devem ser monitoradas.
Para medir ROI, compare redução de cabeamento e esforços de engenharia com ganhos em tempo de resposta e manutenção preditiva. Indicadores como redução de falhas por cabeamento e velocidade de comissionamento (dias vs semanas) são valores tangíveis.
Especificações técnicas do U-7519ZMS2
Abaixo listam-se as especificações essenciais que engenheiros precisam verificar antes da compra: canais, resolução, faixas, isolamento, interfaces, protocolos, alimentação, dimensões e ambiente operacional. Essas informações suportam decisões em arquitetura de painel, seleção de fontes e planejamento de rede.
Cite sempre limites de temperatura, MTBF estimado e requisitos de alimentação: por exemplo, modulares ICP DAS costumam trabalhar com fonte 24 VDC com PFC recomendada na alimentação do painel para minimizar distúrbios. Para conformidade, verifique certificações e exigências de segurança como IEC/EN 62368-1 e compatibilidade EMC IEC 61000-6-2 / 6-4.
A tabela a seguir resume o que um integrador precisa ter à mão no momento da avaliação técnica e comparação com alternativas.
Tabela de especificações técnicas
| Item | Especificação típica |
|---|---|
| Modelo | U-7519ZMS2 (OPC UA, 10 AI, 3 DO, 2x Ethernet Switch) |
| Canais AI | 10 canais (configuráveis: mA/V, termo, etc.) |
| Faixas de entrada AI | 0–10 V, ±10 V, 0–20 mA, 4–20 mA (dependendo do modelo) |
| Resolução | 16 bits (tip.) |
| Taxa de amostragem | Configurável por canal, até X S/s por canal (veja datasheet) |
| Saídas DO | 3 canais (OC/Relé dependendo da versão) |
| Isolamento | Galvânico por canal (1,5 kVDC tip.) |
| Interfaces de rede | 2x RJ-45 Ethernet (switch integrado), 10/100 Mbps |
| Protocolos | OPC UA Server, Modbus TCP (opcional), SNMP |
| Segurança | Suporte a certificados OPC UA, TLS, conformidade IEC 62443 (melhores práticas) |
| Alimentação | 24 VDC (range típico 9–36 VDC) |
| Consumo | Tip.: X W (ver datasheet para cálculo de PFC/MTBF) |
| Dimensões | Montagem DIN-rail (compacto) |
| Temperatura de operação | -20 °C a +70 °C (modelo industrial) |
| Grau de proteção | IP20 (painel) |
| MTBF | Especificado conforme IEC 61709 (ver folha técnica) |
Requisitos elétricos, ambientais e de montagem
Alimente o módulo com fonte estabilizada 24 VDC com corrente suficiente para suportar cargas DO e periféricos; recomenda-se fonte com baixo ripple e PFC se alimentando diversos módulos para reduzir perturbações. Mantenha separação entre cabos de potência e sinais e utilize filtros/transient suppressors conforme IEC 61000-4-5 onde aplicável.
Em montagem, fixe em trilho DIN com espaço para ventilação; evite locais sujeitos a vibração excessiva sem amortecimento. Para ambiente agressivo, considere gabinetes com grau de proteção adequado e utilização de versões com conformal coating se disponível.
Quanto ao aterramento, implemente aterramento de referência limpa (star ground) para evitar loops de terra que introduzam ruído nos sinais analógicos; siga as recomendações da norma IEC/EN 62368-1 para proteção contra choques e falhas.
Interfaces físicas e protocolos suportados
Fisicamente, o módulo dispõe de conectores de terminais para AI/DO, geralmente screw terminal blocks compatíveis com fios até 12 AWG, e 2 portas RJ-45 para formar topologias em cadeia. Suporte para OPC UA embarcado permite comunicação segura sem concentradores. Também costuma suportar Modbus TCP para compatibilidade com sistemas legados.
OPC UA oferece modelos de informação (Information Models), segurança baseada em certificados e mecanismos de criptografia (TLS). Para integração com SCADA/commercial stacks, o uso de endpoints e policies deve seguir boas práticas (ver seção de configuração de certificados).
Além disso, o switch integrado facilita VLAN e QoS em redes industriais, reduzindo latência e permitindo segmentação de tráfego (dados de processo vs. gestão).
Importância, benefícios e diferenciais do produto U-7519ZMS2, módulo OPC UA
O valor estratégico do U-7519ZMS2 está em unir aquisição analógica de alta densidade com comunicação padronizada e segura (OPC UA) e conectividade física simplificada (switch embutido). Isso reduz pontos de integração, acelera comissionamento e diminui OPEX de manutenção.
Operacionalmente, benefícios incluem economia de cabeamento, menor latência em malhas locais, maior confiabilidade por isolamento galvânico e diagnósticos embutidos que antecipam falhas. Comercialmente, a padronização por OPC UA diminui o custo de desenvolvimento de integrações proprietárias.
Como diferencial técnico, destaco o suporte nativo a certificados OPC UA, switch integrado para topologias resilient, e isolamento por canal que aumenta a segurança funcional e a imunidade a ruídos, elementos críticos em instalações reguladas e de alta disponibilidade.
Benefícios operacionais e econômicos comprovados
Redução de cabeamento: consolidação de múltiplos sensores locais em um módulo com publicação OPC UA reduz cabeamento até 60% em alguns layouts, simplificando manutenção. Menos hardware externo (switches, gateways) resulta em menor TCO.
Melhoria de confiabilidade: isolamento galvânico e recursos de diagnóstico ajudam a capturar falhas antes de afetarem o processo, reduzindo MTTR. A latência reduzida e a publicação direta de tags via OPC UA aceleram loops de decisão em SCADA e Edge.
ROI é rapidamente perceptível em projetos com múltiplos pontos analógicos distribuídos, especialmente se a organização migrar para arquiteturas IIoT com historização e analytics.
Diferenciais técnicos e de segurança
Segurança OPC UA: suporte a certificados, políticas de segurança e criptografia TLS asseguram confidencialidade e integridade dos dados. Isso é crítico para conformidade com políticas internas e requisitos de auditoria.
Redundância de rede: o switch integrado facilita topologias com redundância física e isolamento de tráfego, minimizando pontos únicos de falha. Isolamento por canal protege contra falhas em sensores e evita propagação de ruído.
Diferenciais adicionais incluem diagnósticos por canal, logs de eventos locais e suporte a atualizações de firmware seguras, seguindo princípios da IEC 62443 para hardening e gestão de vulnerabilidades.
Guia prático de instalação e uso do U-7519ZMS2 — Como fazer / usar?
A instalação bem-sucedida começa no projeto: identifique tipos de sensores, faixas de sinal e rates, defina topologia de rede (VLANs, QoS) e política de segurança (certificados OPC UA). Prepare o painel com fonte 24 VDC adequada, proteção contra surto e espaço para o módulo.
Na fiação, rotule pontos, separe cabos analógicos de potência e aplique blindagem com terminação adequada. Para saídas DO, verifique a capacidade de corrente e o tipo (open-collector ou relé). Monte o módulo em trilho DIN com referência de aterramento conforme desenho.
Antes de energizar, confirme polaridade, reservas de alimentação e integridade dos terminais. Execute testes de continuidade e medidas de isolamento para evitar danos. Documente a configuração de rede e backup de certificados antes da integração ao SCADA.
Planejamento da instalação: checklist prévio
- Verificar compatibilidade de sensores (mA, V, termo) e necessidade de condicionamento.
- Confirmar fonte 24 VDC com reserva de corrente para DOs e periféricos; aplicar proteção contra sobretensão.
- Planejar endereçamento IP, VLANs, políticas de QoS e segmentação de rede para dados vs. gestão.
- Confirmar requisitos de instalação (temperatura, ventilaçã o, espaço DIN‑rail) e conformidade normativa (IEC).
Passo a passo de fiação e montagem mecânica
- Desenergize o painel e instale o módulo em trilho DIN; mantenha distância entre módulos de alta potência.
- Conecte sinais analógicos: use pares trançados e blindados; terra a blindagem em um só ponto; observe as polaridades.
- Conecte DOs com proteção adequada (supressão de transiente se atuadores indutivos); ligue a alimentação e verifique LEDs de status.
Configuração de rede e segurança OPC UA (certificados, portas, firewalls)
Ative o servidor OPC UA via interface web/CLI embutida; gere um par de chaves e solicite assinatura por CA interna se houver. Configure policies de segurança (Basic256Sha256/TLS 1.2 ou superior) e limite endpoints para redes confiáveis.
Exponha apenas portas necessárias no firewall (ex.: 4840 para OPC UA TCP) e restrinja acesso via ACLs e VLANs. Use VPN/IPSec para conexões entre sites remotos e datacenter/cloud. Siga recomendações da IEC 62443 para gestão de usuários e atualizações de firmware.
Registre e troque certificados de forma controlada; mantenha plano de resposta a incidentes e backup de configuração com versionamento.
Configuração de canais e calibração básica
Configure cada canal AI para a faixa correta (0–10 V / 4–20 mA), ajuste filtro digital e taxa de amostragem segundo necessidade de controle vs. monitoramento. Realize calibração com padrão rastreável para garantir precisão.
Use filtros de software para rejeitar ruído de alta frequência; verifique aliasing e aplique anti-aliasing quando necessário. Em medições de corrente, faça zero-offset e span com instrumentos certificados.
Documente calibração e periodicidade de re-calibração baseada em criticidade do processo; registre logs de deriva para suporte a manutenção preditiva.
Verificação, diagnóstico e manutenção preventiva
Execute teste de aceitação (FAT/SAT): verifique leitura estável em faixas, latência de publicação OPC UA e comportamento de DOs sob carga. Monitore LEDs e logs para checar integridade.
Implemente rotina preventiva: checagem de conexões, limpeza, verificação de firmware e teste de certificados. Periodicamente analise logs de erro e estatísticas de rede (latência, retransmissões).
Tenha peças de reposição (fusíveis, conectores) e plano de rollback de firmware; documente procedimentos de restauração para minimizar MTTR.
Integração com sistemas SCADA/IIoT para U-7519ZMS2
A integração via OPC UA é direta: o módulo expõe um endpoint e um address space com nodes representando canais AI/DO. Use browse para descobrir nodes e mapeie tags no SCADA. Para sistemas que exigem Modbus, muitos módulos oferecem fallback Modbus TCP.
Arquiteturas típicas incluem: módulo → switch local → SCADA/Historian local; ou módulo → edge gateway → cloud (MQTT) para analytics. Considere buffering local para cenários com conectividade intermitente.
Implemente políticas de segurança e logging para rastreabilidade. A interoperabilidade com Ignition, Wonderware e CODESYS é alcançada via drivers OPC UA standard.
Conexão via OPC UA: endpoints, browsing e nodes a mapear
Descubra o endpoint OPC UA (URI) no módulo e aceite o certificado no cliente SCADA. Utilize o browsing para identificar objetos, variáveis e métodos. Mapeie tags críticos como AI_x.Value, AI_x.Status, DO_x.Command e Diagnostics.*.
Padronize nomes e unidades (SI) no address space para facilitar scripts e dashboards. Configure sampling and publishing intervals para equilibrar latência e tráfego.
Documente nodes que representam diagnósticos e alarmes para integrar eventos e alertas no SCADA.
Integração com SCADA comerciais (ex.: Ignition, Wonderware, CODESYS)
No Ignition, adicione o dispositivo OPC UA com endpoint e certificação; arraste tags do browser para o Gateway. Em Wonderware, use o cliente OPC UA nativo e configure caching/historization. Para CODESYS, use o cliente OPC UA e mapeie variáveis conforme necessidade de lógica.
Testes de desempenho: verifique throughput de tags e latência em condições reais de carga. Utilize simuladores de carga para validar dimensionamento de rede.
Documente a topologia e planos de contingência (failover de servidor OPC UA, replicação de dados).
Estratégias IIoT: bridge para MQTT, Cloud e historização
Para cloud, use um gateway Edge que consuma OPC UA e publique em MQTT/TLS para brokers (AWS IoT, Azure IoT Hub). Faça filtragem local para reduzir tráfego e preserve dados críticos em buffer local.
Use protocolos padrão e modelos de informação para facilitar transformação de dados e ingestão em pipelines analytics. Aplique compressão e batching para otimizar custo de transmissão.
Inclua mecanismos de autenticação mútua, rotação de certificados e monitoramento de integridade para conformidade e resiliência.
Considerações de segurança e conformidade em integração IIoT
Segmente a rede com VLANs e DMZ para separar dispositivos industriais da rede corporativa. Use firewalls com regras estritas e IDS/IPS quando aplicável.
Implemente PKI para gerenciamento de certificados OPC UA e políticas de renovação; registre eventos de segurança para auditoria. Adote práticas da IEC 62443 para hardening, controle de acesso e resposta a incidentes.
Realize testes de penetração periódicos e mantenha inventário de dispositivos e firmware para gestão de vulnerabilidades.
Exemplos práticos de uso e estudos de caso U-7519ZMS2
Os exemplos a seguir ilustram aplicações reais e como o U-7519ZMS2 agrega valor técnico e operacional em diferentes contextos industriais. Eles evidenciam ganhos em qualidade, manutenção e confiabilidade.
Caso 1 — Monitoramento de sensores em linha de produção
Objetivo: coletar sinais de temperatura, vibração e tensão em máquinas críticas para prever falhas. Arquitetura: sensores → U-7519ZMS2 (10 AI) → OPC UA → Ignition/Historian.
Parâmetros monitorados: RMS vibração, temperatura bearing, corrente de motor. Resultado esperado: identificação precoce de bearings com tendência de falha, redução de paradas não planejadas.
Ganho: diminuição de downtime e custos de manutenção corretiva, com melhorias mensuráveis no OEE.
Caso 2 — Controle de válvulas/atuadores com retorno analógico e digital
Objetivo: controle discreto com feedback analógico (posição) e comandos digitais. Arquitetura: PLC + U-7519ZMS2 (AI para posição, DO para comando) → OPC UA para supervisão.
Implementação: lógica local simples com watchdog; DO acionado via supervisório com fallback local. Resultado: menor latência em manobras críticas e visibilidade em tempo real da posição.
Benefício: operação mais segura e rastreável, com logs de eventos para auditoria e manutenção.
Caso 3 — Monitoramento remoto para subestação/utility
Objetivo: telemetria de sinais analógicos em estação remota para EMS. Arquitetura: U-7519ZMS2 com buffering local → link celular/VPN → SCADA central via OPC UA.
Parâmetros: tensão, corrente, temperatura de transformadores, status de disjuntores. Resultado: dados confiáveis com autorização segura e latência controlada para supervisão.
Impacto: redução de visitas de campo e resposta mais ágil a condições adversas, com integridade de dados para análise energética.
Comparação com módulos similares da ICP DAS e erros comuns
Comparando com outros modelos ICP DAS, o U-7519ZMS2 se posiciona como solução intermediária com alta densidade de AI e foco em comunicação segura. Modelos menores podem oferecer menos canais mas maior modularidade; modelos maiores podem incluir RTD/TC específicos.
Critérios de seleção: número de canais, tipos de entrada (TC/RTD vs. mA/V), isolamento, presença de switch, suporte OPC UA nativo e condições ambientais. Escolha o modelo que minimize adaptadores e condicionadores externos.
Erros comuns incluem seleção inadequada de faixa (causando saturação), falta de aterramento adequado, não registro/aceitação de certificados OPC UA e subdimensionamento de fonte.
Tabela comparativa entre modelos ICP DAS (funcionalidades e uso recomendado)
| Modelo | AI | DO | OPC UA | Switch | Uso recomendado |
|---|---|---|---|---|---|
| U-7519ZMS2 | 10 | 3 | Sim | 2 portas | Pontos distribuídos com necessidade OPC UA |
| (Ex.) U-8×00 | 4–8 | 0–4 | Opcional | 0 | Aplicações simples locais |
| (Ex.) I-87K | 16+ | 8+ | Depende | Sim | Consolidação em painéis maiores |
Erros comuns de projeto, instalação e configuração — e como evitá-los
- Mismatch de sinal (ex.: conectar 4–20 mA em entrada 0–10 V): sempre confirmar a configuração do canal e isolar sinais antes da energização.
- Falta de aterramento/loops de terra: use star ground e blindagem correta.
- Problemas com certificados OPC UA: executar procedimento de aceitação e rotação de certificados no planejamento, não em produção.
Detalhes técnicos críticos e dicas de troubleshooting
- Verifique ruído e ripple da fonte: pode causar leituras instáveis em canais AI; adicione filtros ou fontes com PFC.
- Teste taxas de amostragem e observe aliasing: ajuste filtros anti-aliasing.
- Ao enfrentar perda de comunicação, isole problemas monitorando LEDs, logs e estatísticas de rede; use sniffer para diagnosticar tráfego OPC UA.
Conclusão
O U-7519ZMS2 é uma solução sólida para equipes que buscam consolidar aquisição analógica com publicação OPC UA segura e infraestrutura de rede simplificada. Ele reduz complexidade, aumenta confiança nos dados e facilita a jornada para IIoT e Indústria 4.0, entregando benefícios claros em OEE, manutenção e TCO. Para aplicações que exigem essa robustez, a série U-7519ZMS2 da ICP DAS é a solução ideal. Confira as especificações completas aqui: https://www.lri.com.br/u-7519zms2-modulo-opc-ua-com-10-canais-ai-3-canais-do-e-2-ethernet-switch-icp-das
Se desejar avaliar alternativas ou comparar modelos ICP DAS para seu projeto, veja também este artigo sobre OPC UA na indústria: https://blog.lri.com.br/opc-ua-iiot e sobre segurança OPC UA: https://blog.lri.com.br/iiot-seguranca-opc-ua/. Para outras soluções de módulos e aplicações IIoT, explore nosso catálogo no blog: https://www.lri.com.br/produtos/icp-das-modulos-opc-ua.
Gostou do conteúdo? Pergunte sobre seu caso específico nos comentários ou solicite uma cotação técnica. Podemos gerar documentação de integração personalizada (FMEA, checklist de instalação e scripts de mapeamento OPC UA) para seu piloto.
