Introdução
O cabo Ethernet Categoria 5e RJ-45 com malha é um cabo de par trançado de categoria 5e com blindagem por malha (STP/FTP), projetado para oferecer melhor imunidade a interferências eletromagnéticas em ambientes industriais. Neste artigo técnico você encontrará definições, especificações elétricas e mecânicas, práticas de instalação e integração com SCADA/IIoT, abordando conceitos como impedância de 100 Ω, NEXT, atenuação, além de referências normativas relevantes para ambientes industriais. Palavras-chave como Cat5e blindado, cabo STP e Ethernet industrial aparecem desde já para facilitar sua busca e indexação.
O público alvo são engenheiros de automação, integradores, TI industrial e compradores técnicos que precisam tomar decisões informadas sobre cabeamento para redes determinísticas e não determinísticas. Vou explicar impactos práticos de parâmetros como AWG, resistência DC, temperatura de operação e comprimento máximo de enlace (100 m), relacionando com MTBF e requisitos de confiabilidade. Use este conteúdo como guia técnico para seleção, instalação, teste e manutenção do cabo.
A linguagem será técnica e objetiva, com tabelas, listas e checagens práticas. Onde pertinente, citarei normas como IEC/EN 62368-1 (equipamentos eletrônicos) e boas práticas de instalação associadas a requisitos de segurança elétrica. Se preferir, consulte também materiais complementares no blog técnico da LRI: https://blog.lri.com.br/ e artigos relacionados sobre aterramento e cabeamento industrial.

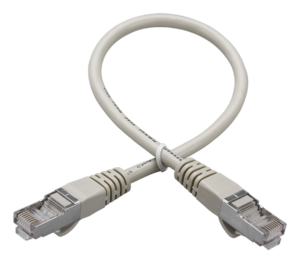

Introdução ao cabo Ethernet Categoria 5e RJ-45 com malha
O cabo Ethernet Categoria 5e RJ-45 com malha é especificado para suportar enlaces até 1000BASE-T (1 Gbps) em curtas distâncias com excelente imunidade a EMI graças à blindagem em malha (screen). A malha cobre os pares trançados e geralmente vem combinada com folha (FTP) ou como STP; o conector RJ-45 pode ser Pré-montado com aterramento para facilitar instalação em painéis. Em termos elétricos, a categoria 5e atende a impedância característica nominal de 100 Ω e limites de NEXT e perda de inserção definidos em normas TIA/EIA e ISO/IEC.
A blindagem por malha é um diferencial em ambientes industriais: motores, inversores e painéis elétricos geram ruído conduzido e irradiado, que pode degradar sinais Ethernet. Pense na blindagem como um "escudo metálico" em volta do cabo, como um cano metálico que bloqueia parte da radiação — não elimina a necessidade de aterramento adequado, mas reduz a suscetibilidade. Em aplicações corporativas, o cabo blindado protege links de datacenters e salas técnicas onde cabeamento passa próximo a fontes de ruído.
A construção típica inclui 4 pares trançados, condutores sólidos ou estranhos em 24 AWG ou 23 AWG, capa em PVC ou LSZH, e faixas de teste para identificação. A escolha entre PVC e LSZH deve considerar normas locais (por exemplo, edifícios de público com requisitos de baixa emissão de fumaça). Para aplicações que exigem essa robustez, a série cabo Ethernet Categoria 5e RJ-45 com malha da ICP Das é a solução ideal. Confira as especificações: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-categoria-5e-rj-45-para-rj-45-com-malha
Principais aplicações e setores atendidos pelo cabo Ethernet Categoria 5e RJ-45 com malha
Este cabo é indicado para ambientes industriais como fábricas, estações de energia, utilities, e infraestruturas de transporte, onde fontes de EMI são frequentes. Cenários típicos incluem conexões entre PLCs e switches, enlaces para RTUs em subestações, cabeamento de painéis elétricos e comunicação em salas de controle com múltiplos inversores de frequência. A blindagem ajuda a preservar a integridade de sinais em topologias mistas de campo e sala técnica.
Em sistemas SCADA e IIoT, o cabo blindado reduz perda de pacotes e retransmissões, fundamental para aplicações de telemetria com requisitos de latência e confiabilidade. No CCTV e redes de câmeras industriais, o uso de cabo STP/FTP melhora qualidade de vídeo e reduz erros em enlaces PoE, principalmente quando passagem acontece próxima a cabos de potência. Para ambientes hospitalares ou sensíveis, atenção às normas IEC aplicáveis e requisitos de compatibilidade eletromagnética.
Segmentos OEM e integradores valorizam a durabilidade mecânica e a facilidade de término com conectores RJ-45 pré-moldados. Para leituras sobre seleção de cabos em ambientes industriais, consulte nosso guia prático e artigo técnico no blog: https://blog.lri.com.br/como-escolher-cabo-ethernet-industrial e https://blog.lri.com.br/boas-praticas-aterramento-e-blindagem
Especificações técnicas do produto — visão geral e tabela de referência
Abaixo uma tabela com parâmetros críticos para avaliação rápida do cabo. Esses são os campos que influenciam diretamente em desempenho de enlace, conformidade e projeto elétrico.
Tabela de Especificações
| Parâmetro | Exemplo / Valor típico |
|---|---|
| Tipo de cabo | Par trançado blindado (STP/FTP) |
| Categoria | Cat 5e |
| Condutores / AWG | 4 pares, 24 AWG (solid ou stranded) |
| Impedância característica | 100 Ω ± 15% |
| Blindagem | Malha (sreened) ou folha + malha (FTP) |
| Conector RJ-45 | Pré-montado metálico com contato de terra |
| Comprimentos disponíveis | 1 m — 100 m (sob demanda) |
| Material da capa | PVC resist. UV / LSZH opcional |
| Temperatura de operação | -20 °C a +60 °C |
| Atenuação (100 MHz) | ex.: 22.0 dB/100 m (valor típico) |
| Comprimento máximo recomendado | 100 m (por segmento) |
| Certificações / Compliance | ISO/IEC 11801, TIA/EIA-568, RoHS |
Interpretação dos números e limites elétricos
A impedância de 100 Ω é fundamental para evitar reflexões e perdas por desadaptação; dispositivos Ethernet esperam essa caracterização para PHYs. NEXT (Near-End Crosstalk) é uma medida de acoplamento entre pares e deve estar dentro dos limites da Cat5e para garantir 1000BASE-T confiável. A atenuação aumenta com frequência e comprimento; valores típicos a 100 MHz determinam capacidade de 1 Gbps em 100 m.
A velocidade suportada (100BASE-TX vs 1000BASE-T) depende de qualidade do par, aterramento e atenuação. Para enlaces críticos, preferir AWG menor (p.ex. 23 AWG) reduz resistência DC e atenuação. Certificações ISO/IEC e TIA/EIA indicam conformidade com testes padronizados e permitem previsibilidade em MTBF do enlace quando combinadas com boas práticas de instalação.
Importância, benefícios e diferenciais do cabo Ethernet Categoria 5e RJ-45 com malha para ambientes industriais
A principal vantagem é a imunidade a EMI, que reduz erros e retranmissões em redes industriais, elevando disponibilidade. A malha e a folha criam um plano de blindagem que, quando aterrada corretamente, desvanece interferências de fontes próximas, como inversores de frequência e cabos de força. Em analogia, é como ter um circuito de fechamento que captura ruído antes que chegue ao par condutor.
Além da eletricidade, o cabo blindado tem maior robustez mecânica e resistência a desgaste em ambientes com vibração ou passagem em dutos. Em termos financeiros, a redução de indisponibilidade e manutenção compensa o custo premium frente a cabos UTP comuns. Para aplicações PoE, a blindagem também ajuda a manter estabilidade térmica em conjuntos densos de cabos.
Os diferenciais frente a cabos não blindados incluem menor sensibilidade a loops de terra (quando bem instalados), maior previsibilidade de desempenho e compatibilidade com requisitos de normas EMC aplicáveis a equipamentos conforme IEC/EN 62368-1. Em sistemas médicos, atenção também a IEC 60601-1 para segurança elétrica de equipamentos médicos conectados.
Guia prático de seleção e instalação do cabo
Antes da compra, defina requisitos: taxa de dados (100/1000 Mbps), distância, presença de fontes de EMI, necessidade de PoE e normas locais (ex.: requisitos LSZH). Faça levantamento de rota, inclinação térmica e pontos de passagem. Considere também MTBF do dispositivo e necessidades de redundância na topologia (anéis ou links redundantes).
Selecione bitola e blindagem conforme interferência esperada: para alta EMI, escolha STP com malha + folha e AWG 23 ou 24. Para longas distâncias mantenha segmentos ≤100 m e use repetidores ou switches com fibra para ultrapassar limites. Documente o plano de aterramento e tratamento de conectores metálicos.
Ao especificar, inclua requisitos de testes de aceitação (certificação por testador de cabos Categoria 5e com teste de NEXT, atenuação, continuidade e polaridade). Para aplicações industriais críticas, considere redundância física e monitoramento proativo de links via SNMP/LLDP.
Como selecionar o comprimento, bitola e tipo de blindagem (FTP/STP)
Escolha comprimento conforme segmento entre terminais; mantenha abaixo de 100 m por padrão Ethernet. Para backbones ou longas distâncias, prefira fibra óptica. Bitola (AWG) mais baixa (23 AWG) reduz atenuação e é preferida em enlaces de 1000 Mbps; 24 AWG é aceitável em muitos casos.
Quanto à blindagem, FTP (foil) protege melhor contra interferência de alta frequência e STP (braided shield) oferece robustez mecânica e melhor proteção em baixa frequência. Em ambientes de alto ruído misto, combine folha + malha (S/FTP). Avalie também compatibilidade com conectores RJ-45 metálicos.
Considere PoE: cabos com AWG maior (fio mais grosso) dissipam melhor calor em fornecimento de potência; verifique classificação térmica da capa e limites do fabricante para PoE++.
Preparação e ferramentas necessárias para instalação
Ferramentas básicas: alicate de corte, decapador, crimpadora compatível (se usar conectores modulares), testador de cabos Cat5e/Certificador, chave de torque para terminais com aterramento. Adicione botas de proteção, abraçadeiras de nylon (de baixa emissão), fitas de identificação e etiquetas.
Para conectores pré-moldados, use alicates de pressão apropriados e proteja a blindagem com braçadeira de aterramento. Em painéis DIN, utilize grommets e bieletas para evitar corte da capa. Não esqueça de EPIs ao trabalhar em painéis energizados.
Tenha material de reposição: peças de terminação, blocos de ligação e um testador portátil com capacidade de medir atenuação e crosstalk. Documente cada segmento com identificação única e foto da instalação.
Passo a passo de instalação no campo (painel, trilho DIN, passagem em eletrodutos)
1) Planeje rota evitando proximidade (<50 mm) com cabos de potência; mantenha separação conforme norma.
2) Fixe o cabo com abraçadeiras em intervalos regulares e evite tensões laterais; respeite raio de curvatura mínimo (4× diâmetro).
3) Ao terminar, exponha a blindagem o mínimo necessário e execute aterramento em único ponto para evitar loops.
No painel, use terminais de blindagem e conectores RJ-45 com carcaça metálica; em trilhos DIN, proteja o cabo contra cantos vivos. Em eletrodutos metálicos, leve em conta continuidade de blindagem e possíveis caminhos para correntes de fuga.
Testes pós-instalação e validação de enlace
Use certificador para testar continuidade, pares, comprimento, resistência, NEXT, ELFEXT e atenuação em toda a faixa necessária até 100 MHz. Valide throughput com teste de tráfego (iperf) entre endpoints simulando cargas reais e verificando latência/jitter.
Documente resultados de cada segmento e compare com limites da Cat5e; falhas exigem correção (reterminação, substituição de segmento, revisão de aterramento). Mantenha certificados como parte da entrega técnica.
Boas práticas de aterramento e blindagem para cabo Ethernet Categoria 5e RJ-45 com malha
A blindagem só funciona se houver um plano de aterramento consistente: aterre a malha em um único ponto por segmento para evitar loops de terra que induzam correntes. Em painéis, faça aterramento na barra principal com conexão de baixa impedância e curta.
Use conectores metálicos com contato de blindagem e braçadeiras de compressão para garantir continuidade elétrica. Evite conectar blindagens em múltiplos pontos geograficamente separados sem tratamento para equalizar potenciais; isso pode gerar correntes indesejadas que degradam o sinal.
Em construções críticas, verifique compatibilidade com normas de aterramento locais e considere uso de isoladores galvanicamente quando necessário. Monitore corrente de fuga e eventuais sinais de loop com instrumentos apropriados.
Integração do cabo Ethernet Categoria 5e RJ-45 com malha com sistemas SCADA e plataformas IIoT
No nível físico, o cabo influencia diretamente latência, perda de pacotes e jitter — parâmetros críticos para SCADA determinístico e aplicações IIoT com SLAs. Garanta que a camada física atende requisitos mínimos de taxa e que switches suportam QoS e gerenciamento de enlace.
Topologias recomendadas incluem estrela com switches gerenciáveis para segmentação, ou anéis redundantes com protocolos como RSTP/MSTP em redes industriais. Em algumas arquiteturas, linhas serial-to-Ethernet e gateways IIoT exigem enlaces estáveis e com monitoramento de capacidade.
Integre monitoramento de enlace ao sistema de supervisão usando SNMP/LLDP e alarme em caso de degradação de performance. Dados de qualidade de enlace (erro CRC, drops) permitem manutenção preditiva e aumentam MTBF da planta.
Camada física e requisitos de enlace para SCADA/IIoT
Requisitos mínimos típicos: taxa consistente (100/1000 Mbps), latência baixa (<10 ms em muitos casos locais), jitter controlado e perda de pacotes muito baixa. A escolha do cabo afeta diretamente a atenuação e crosstalk que impactam esses parâmetros.
Em redes determinísticas, empregue switches com suporte a protocolos de tempo real (TSN) e garanta sincronização de relojoes; o cabo deve manter integridade para estes requisitos. Para enlaces críticos, considere fibra para isolamento galvânico e distância.
Documente SLAs de enlace físico e inclua testes de carga e latência na aceitação do projeto.
Configuração de dispositivos e topologias recomendadas (estrela, linha, anel)
- Estrela: centraliza switches, facilita gerenciamento e QoS.
- Linha: simples para células de produção com poucos nós; menos redundância.
- Anel: oferece redundância com protocolos de switching; ideal quando downtime é crítico.
Escolha topologia conforme criticidade e custo; combine blindagem adequada com switches industriais e fontes com PFC (Power Factor Correction) para reduzir ruído.
Monitoramento e diagnóstico remoto do enlace físico em arquiteturas IIoT
Implemente SNMP, Syslog e monitoramento de erros físicos via gerência de switches. Use sensores de integridade atrelados a gateways IIoT para aferir temperatura e condições de cabo em áreas críticas.
Integre alarmes automáticos para thresholds de erro e dashboards com tendência de KPI de enlace. Isso possibilita manutenção preditiva e redução de intervenções corretivas.
Exemplos práticos de uso do cabo Ethernet Categoria 5e (casos reais)
Caso 1 — Conexão entre PLC e switch em célula de produção
Requisito: enlace 1000BASE-T de até 30 m próximo a motores e freios. Solução: Cat5e STP 23 AWG, conector metálico e aterramento em painel. Ganhos: redução de perda de pacotes e estabilidade de I/O determinístico.
Checklist: verificação do raio de curvatura, teste de certificação e validação funcional do PLC via teste de I/O. Resultado: maior disponibilidade e menos intervenções em caráter emergencial.
Caso 2 — Comunicação entre RTU e servidor SCADA em sala elétrica com alta EMI
Problema: RTU sofrendo perda de telemetria devido a inversores. Solução: substituição por Cat5e FTP com folha + malha, único ponto de aterramento e utilização de filtros em fontes. Validação: queda significativa de erros CRC e retransmissões.
Lição: blindagem isoladamente não resolve tudo; sistema de aterramento e roteamento do cabo são igualmente críticos.
Caso 3 — Rede de câmeras industriais (CCTV) usando cabo com malha
Objetivo: vídeo HD com PoE em fábrica. Recomenda-se Cat5e STP com AWG apropriado e testes de capacidade PoE. Limite prático: manter segmentos ≤90 m para margem térmica e performance.
Resultado: qualidade de vídeo estável, menor interferência e menos perdas de conexão durante operação com equipamentos de potência próximos.
Comparações técnicas e alternativas — como o cabo se posiciona frente a outros cabos ICP DAS
O Cat5e blindado oferece equilíbrio entre custo e performance; frente ao UTP (sem blindagem) tem vantagem em ambientes ruidosos. Comparado com Cat6, Cat6 oferece maior largura de banda e menor diafonia, mas a diferença prática para 1 Gbps em 100 m muitas vezes não justifica custo adicional.
Tabela comparativa (sugestiva):
| Modelo | Blindagem | AWG | 1 Gbps | Custo relativo |
|---|---|---|---|---|
| Cat5e UTP | Não | 24 | Sim (limitado) | Baixo |
| Cat5e STP/FTP | Malha/folha | 23/24 | Sim (robusto) | Médio |
| Cat6 S/FTP | Folha+malha por par | 23 | Sim (melhor margem) | Alto |
Escolha Cat6 quando houver necessidade de headroom para 10 Gbps em distâncias curtas ou quando se exige menor NEXT; para a maioria das plantas industriais, Cat5e blindado é solução custo-efetiva.
Diferenças de blindagem, AWG e performance entre modelos
Blindagem por par (S/FTP) oferece proteção máxima, mas encarece. Braided shield (malha) é mais robusta mecanicamente. AWG menor (número menor) significa fio mais grosso, menor resistência e melhor comportamento térmico sob PoE.
Quando optar por Cat6 ou soluções especiais em vez do cabo
Opte por Cat6 se planeja upgrade futuro para 10GBASE-T em curta distância, ou quando requer baixa diafonia para aplicações sensíveis. Para isolamento galvânico ou longas distâncias, prefira fibra óptica.
Erros comuns e armadilhas técnicas ao usar o cabo
Erros frequentes: aterramento em múltiplos pontos causando loops, violação do raio de curvatura, pares desencapados excessivamente reduzindo blindagem, sobrecomprimir malha no conector e extensões acima de 100 m sem repetição. Cada erro aumenta perda e instabilidade.
Diagnóstico: use testadores para localizar NEXT elevado, atenuação excessiva ou pares invertidos. Problemas de PoE frequentemente relacionados a AWG e temperatura de operação. Corrija com reterminação, melhoria de roteamento ou substituição por cabo adequado.
Treine equipe de instalação e documente procedimentos para evitar retrabalhos. Checklist de aceitação é obrigatório em projetos industriais.
Checklist final de aceitação e manutenção para instalações com cabo Ethernet Categoria 5e RJ-45 com malha
Checklist para entrega: inspeção visual (capa e conectores), testes de certificação (NEXT, atenuação, continuidade), verificação de aterramento, validação funcional via teste de tráfego e documentação. Exija certificados de testes assinados.
Plano de manutenção preventiva: inspeção anual visual, testes semestrais em enlaces críticos, monitoramento contínuo via SNMP e substituição preventiva após eventos severos (ex.: curto-circuito, incêndio). Registre histórico de falhas para análise de MTBF.
Inclua procedimentos de contingência e peças sobressalentes em contratos de manutenção.
Conclusão e próxima ação — Entre em contato ou solicite cotação do cabo Ethernet Categoria 5e RJ-45 com malha
Resumo executivo: o cabo Ethernet Categoria 5e RJ-45 com malha é uma solução robusta e custo-efetiva para ambientes industriais com EMI moderada a alta, garantindo integridade de dados, maior disponibilidade e facilidade de término. Para aplicações que exigem essa robustez, a série cabo Ethernet Categoria 5e RJ-45 com malha da ICP Das é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/comunicacao-de-dados/cabo-ethernet-categoria-5e-rj-45-para-rj-45-com-malha
Quer uma avaliação técnica do seu projeto ou amostra para testes? Entre em contato com nossa equipe técnica e solicite suporte especializado em especificação e testes de aceitação. Visite também nossa página de produtos para opções de cabos e acessórios: https://www.lri.com.br/comunicacao-de-dados
Incentivo à interação: deixe suas dúvidas e comentários abaixo com detalhes do seu projeto (distâncias, fontes de ruído, requisitos PoE) — responderemos com recomendações técnicas específicas.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e recomendações estratégicas para o uso do cabo Ethernet Categoria 5e RJ-45 com malha em IIoT e redes industriais
Tendências indicam migração gradual para Ethernet de maior largura (Cat6/6A, fibra) e adoção de redes determinísticas (TSN) em IIoT. No entanto, para muitos projetos industriais a Cat5e blindada continuará sendo opção viável enquanto custo-benefício for favorável. Recomenda-se planejamento considerando ciclo de vida do ativo e possibilidade de upgrade.
Cibersegurança física e segmentação de rede serão cada vez mais relevantes; use blindagem em conjunto com políticas de rede (VLANs, ACLs) e dispositivos de borda seguros. Monitoramento proativo de enlace e políticas de manutenção ajudarão a manter SLA e MTBF.
Estratégia recomendada: adote cabo blindado para links sujeitos a EMI, documente topologia e testes, e projete para escalabilidade com foco em fibra para backbones, mantendo Cat5e blindado em segmentos de campo quando adequado.
