Introdução

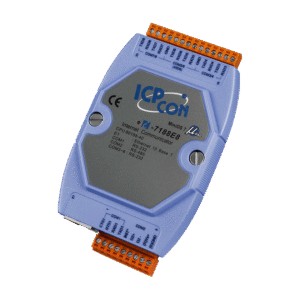

O Controlador Ethernet Programável ICP DAS com 7x RS‑232, 1x RS‑485 e display LED é um equipamento de borda pensado para integrar dispositivos seriais legados a redes Ethernet industriais, agir como RTU/PLC leve e funcionar como gateway serial‑to‑Ethernet em arquiteturas IIoT e SCADA. Neste artigo abordo a fundo o que é o equipamento, seus componentes principais, aplicações típicas e as melhores práticas de implementação, usando termos técnicos relevantes como baud rate, galvanic isolation, watchdog e MTBF desde o primeiro parágrafo. A intenção é dar subsídios a engenheiros de automação, integradores e compradores técnicos para selecionar, instalar e operar este controlador com confiança.
Apresentarei normas e conceitos aplicáveis (por exemplo, IEC 61131‑3, IEC 62443, IEC/EN 62368‑1) e relacionarei atributos funcionais como suporte a Modbus RTU/TCP, MQTT, e modos de operação serial. O texto une profundidade técnica (E‑A‑T) com orientações práticas para comissionamento e troubleshooting, além de exemplos de mapeamento Modbus e arquiteturas de integração. Para referência e leitura complementar, consulte também artigos técnicos do blog da LRI/ICP, como guias sobre integração Modbus e segurança IIoT.
Incentivo a interação: se ao longo da leitura você tiver dúvidas específicas de integração, parâmetros seriais ou requisitos de segurança, deixe um comentário ou pergunte no final do artigo. Sua questão pode orientar novos artigos e scripts de configuração replicáveis.
Introdução ao Controlador Ethernet Programável ICP DAS: visão geral e conceito — O que é?
O controlador é um dispositivo embedded de controle e comunicação que combina uma interface Ethernet 10/100Base‑T com múltiplas portas seriais (7x RS‑232 e 1x RS‑485) e um display LED para diagnóstico. Funciona como ponte entre dispositivos seriais (sensores, PLCs antigos, medidores) e redes IP, oferecendo funções de roteamento de portas, conversão de protocolos e execução de lógica local programável (frequentemente compatível com padrões como IEC 61131‑3 em controladores mais robustos). O display LED apresenta status de rede, portas e alarmes para diagnóstico rápido no painel.
Do ponto de vista de arquitetura, o controlador pode operar em três papéis: gateway de protocolo, RTU/edge controller e concentrador de dados serial. Como gateway, traduz e encapsula Modbus RTU para Modbus TCP; como RTU, executa scripts ou lógica local para aquisição e tratamento de sinais; como concentrador, agrega dados seriais e publica via MQTT/HTTP para plataformas IIoT. Em todos os modos é fundamental a garantia de confiabilidade elétrica (isolação, proteção contra surtos) e conformidade EMC (EN 61000‑6‑2/6‑4).
Este dispositivo atende a requisitos típicos de instalações industriais: alimentação redundante (tipicamente 24 VDC), capacidade de operar em faixas amplas de temperatura e opções de montagem DIN. A escolha do controlador deve considerar requisitos de latência, throughput, tamanho do buffer serial e políticas de segurança (firmware assinado, atualizações seguras e segmentação por VLAN/VPN conforme IEC 62443).
Principais aplicações e setores atendidos pelo Controlador Ethernet Programável ICP DAS
Em automação industrial, o controlador facilita o retrofit de máquinas antigas que só dispõem de portas RS‑232, permitindo que dados de produção sejam integrados ao SCADA sem substituir o equipamento. Ele também age como interface entre controladores locais e sistemas MES, reduzindo downtime e custos de retrofit. Em linhas de produção, seu uso típico é concentrar múltiplos dispositivos seriais e fornecer um ponto único de acesso remoto para diagnóstico.
No setor de utilities e água e saneamento, o controlador funciona como RTU remota para estações de bombeamento e telemetria, coletando dados de medidores e sensores e enviando alarmes para o centro de controle via Modbus TCP ou MQTT. Em energia e óleo & gás, é usado para integração de instrumentação serial em redes de monitoramento, com atenção especial a requisitos de proteção e atmosferas potencialmente agressivas. Em ambientes OEM, oferece um módulo compacto para fabricantes que precisam adicionar conectividade Ethernet a painéis de controle.
Além disso, o controlador é útil em projetos IIoT/Indústria 4.0 para levar dados de equipamentos legados à nuvem, implementando filtragem e pré‑processamento local para reduzir tráfego e custos de transmissão. Exemplos práticos incluem agregação de telemetria, envio periódico de pacotes via MQTT e execução de regras locais para alarmes críticos.
Setores industriais chave (manufatura, óleo & gás, utilities, água e saneamento)
Na manufatura, o principal benefício é a integração não intrusiva de máquinas legadas, reduzindo lead time de projetos e investimento em hardware novo. O controlador permite leitura de PLCs antigos, instrumentação e sistemas de contagem por meio das portas RS‑232, centralizando o fornecimento de dados ao MES/SCADA e habilitando análises de eficiência OEE. Compliance com normas de segurança elétrica (por exemplo, IEC/EN 62368‑1) é frequentemente requerida para produtos embarcados em painéis.
No setor de óleo & gás e energia, demanda‑se robustez, proteção contra transientes e certificações específicas; o controlador deve suportar isolamento galvânico entre linhas seriais e alimentação, filtros de surto e um sistema de watchdog confiável. Para utilities e saneamento, a resistência a ambientes corrosivos e a faixa de temperatura operacional ampla são fatores críticos, além do suporte a protocolos industriais comuns como Modbus e DNP3 (quando aplicável).
Cada setor impõe requisitos distintos de segurança cibernética; projetos críticos devem aplicar a norma IEC 62443 e segregação de rede (VLANs, firewalls, VPNs). A disponibilidade (SLA) típica exige MTBF elevado e planos de manutenção que incluem atualizações de firmware seguras e monitoramento de integridade remota.
Casos de uso por objetivo (gateway serial‑to‑Ethernet, RTU, concentrador de dados)
Como gateway serial‑to‑Ethernet, o controlador mapeia portas RS‑232 para conexões TCP/IP, encapsulando protocolos como Modbus RTU para Modbus TCP e permitindo que SCADA consulte registradores remotos sem adaptadores adicionais. A configuração típica envolve estabelecer parâmetros seriais (baud, paridade, stop bits), endereçamento IP e mapeamento de portas TCP para cada porta física serial.
Na função RTU, o controlador executa lógica local (timers, condicionais, coleta periódica), gerando alarmes e relatórios. Isso reduz latência e dependência do centro, permitindo respostas locais automáticas. A lógica pode ser carregada via arquivo de projeto, com suporte a backups e restauração de configuração para recuperação rápida em campo.
Como concentrador de dados, o dispositivo agrega múltiplos fluxos seriais, aplica pré‑filtragem e compressão, e publica dados via MQTT ou HTTP/REST para plataformas IIoT. Isso é útil para reduzir tráfego e garantir qualidade de dados antes do envio, onde práticas de formato de payload e batch são importantes para eficiência e segurança.
Especificações técnicas do Controlador Ethernet Programável ICP DAS
Abaixo está um resumo das especificações técnicas mais relevantes para seleção e projeto. Estas cobrem interfaces físicas, alimentação, ambiente operacional, protocolos e características de confiabilidade como MTBF e watchdog. Recomenda‑se sempre conferir a ficha técnica oficial para parâmetros precisos do modelo específico.
| Especificação | Valor típico |
|---|---|
| Interfaces Seriais | 7x RS‑232 (DB9/terminal) + 1x RS‑485 diferencial |
| Ethernet | 1x 10/100Base‑T, RJ‑45, auto MDI/MDIX |
| Display | LED de status multicolor para rede/serial/alarmes |
| Alimentação | 24 VDC (range 9–36 VDC típico), proteção inversão |
| Temperatura de operação | -20 °C a +70 °C |
| Protocolos | Modbus RTU/TCP, MQTT, HTTP, SNMP, TCP/UDP |
| Isolamento | Galvânico entre portas seriais e alimentação (quando aplicável) |
| MTBF | > 50.000 horas (valor indicativo) |
| Certificações | CE, RoHS, conformidade EMC EN 61000‑6‑2/6‑4 |
| Dimensões | Formato DIN‑rail compacto (varia por modelo) |
Esse quadro serve como orientação; detalhes como limites exatos de corrente, buffers de RX/TX e capacidades de memória dependem do SKU. Para aplicações que exigem robustez industrial com múltiplas portas seriais e diagnóstico local, a série com display LED da ICP DAS é frequentemente a escolha indicada. Confira as especificações completas na página do produto.
Detalhes de interfaces, protocolos e desempenho
As portas RS‑232 suportam ajustes padrão de baud rate (por exemplo 9.6k, 19.2k, 38.4k, 57.6k, 115.2k bps) e configuração de paridade/stop bits, com buffers de hardware para reduzir perda de dados sob tráfego burst. A porta RS‑485 geralmente opera em half‑duplex com controle automático de direção (RTS/DE) e suporte a até 32 transceptores por segmento sem repetidores, dependendo das características elétricas.
A interface Ethernet costuma oferecer TCP/IP stack completo com DHCP e IP estático, suportando Modbus TCP para integração SCADA e MQTT para envio de telemetria a brokers. Latência típica para conversão serial‑para‑TCP é baixa (ms a dezenas de ms), suficiente para monitoramento e controle não crítico de ciclo rápido, mas para loop de controle em alta velocidade recomenda‑se validar tempos de resposta em campo.
Em termos de serviços, espere suporte a watchdog timer, logs locais, e possibilidade de agendamento de tarefas/leituras periódicas. Para segurança, implemente VLANs, ACLs e, quando disponível, SSH ou TLS para comunicação segura; consulte diretrizes de IEC 62443 para hardening de dispositivos em ambientes industriais.
Importância, benefícios e diferenciais do produto Controlador Ethernet Programável ICP DAS
A adoção deste controlador reduz custo total de propriedade ao evitar substituição de ativos legados e centralizar comunicações, resultando em implantação mais rápida e menor complexidade de rede. Operacionalmente, melhora disponibilidade por agregar diagnósticos locais (LEDs, logs) que aceleram a manutenção e diminuem o MTTR. Economicamente, o retrofit com gateways reduz CAPEX e facilita rollout de IIoT.
Do ponto de vista técnico, a combinação de múltiplas portas RS‑232 com RS‑485 e um display LED oferece grande flexibilidade para integrar equipamentos heterogêneos e fazer diagnóstico no painel sem acesso à interface web. A capacidade de programar lógica local transforma o controlador em uma borda inteligente que pode filtrar eventos, aplicar regras e enviar apenas dados relevantes à nuvem, reduzindo tráfego e custos.
Além disso, quando comparado a soluções genéricas, modelos da ICP DAS normalmente oferecem documentação técnica detalhada, exemplos de mapeamento Modbus e suporte a firmware industrial com práticas de segurança. Esses diferenciais são cruciais para projetos que exigem conformidade com normas e integração a múltiplos sistemas empresariais.
Benefícios operacionais (confiabilidade, escalabilidade, manutenção)
Confiabilidade: watchdog e mecanismos de auto‑recovery reduzem quedas prolongadas; isolamento elétrico e proteção contra surto aumentam a tolerância a transientes. Escalabilidade: múltiplas unidades podem ser gerenciadas via software de supervisão e provisionadas com configurações replicáveis, facilitando rollouts em larga escala. Manutenção: logs acessíveis e LEDs diagnósticos permitem identificação rápida de falhas antes da substituição física.
Adoção de práticas como monitoramento de integridade (heartbeat), backups automáticos de configuração e update planificado de firmware são essenciais para manter SLA e reduzir risco operacional. Planeje rotinas de verificação de portas seriais e sincronização de relógio para correlação de eventos entre dispositivos.
Para compras e seleção, considere custo total de propriedade (TCO), incluindo licenças de software (se houver), suporte técnico e disponibilidade de peças de reposição. Em projetos críticos, disponibilize um plano de redundância e testes de falha programados.
Diferenciais técnicos e de produto (display LED, múltiplas portas seriais, programação)
O display LED oferece leitura rápida de condições de rede e alarmes sem acesso remoto, reduzindo tempo de diagnóstico em campo. As múltiplas portas seriais permitem consolidar até oito canais em um único ponto de entrada Ethernet, simplificando cabeamento e I/O do painel. A possibilidade de carregar lógica local permite executar tratamentos de dados e regras antes de transmissão, o que é vital para arquiteturas edge computing.
Outra vantagem é o suporte a scripts e APIs para automação de tarefas, além de perfis de configuração exportáveis/importáveis para replicabilidade. Alguns modelos oferecem isolamento por porta e modos de proteção contra sobretensão, recurso relevante em ambientes industriais ruidosos.
Por fim, o ecossistema ICP DAS normalmente inclui ferramentas de configuração e exemplos de integração com SCADA e brokers MQTT, acelerando o time‑to‑market e reduzindo necessidade de desenvolvimento customizado.
Guia prático passo a passo: como instalar e usar o Controlador Ethernet Programável ICP DAS
Este roteiro cobre desde verificação física até configuração de rede e carregamento de lógica. Antes de iniciar, tenha em mãos a ficha técnica do modelo, cabo de alimentação apropriado (24 VDC), terminais seriais e documentação dos dispositivos a conectar.
1) Montagem: fixe o controlador em trilho DIN evitando fontes de calor direto e assegure espaço para ventilação. Verifique polaridade e aplique aterramento de proteção conforme norma local; a ausência de aterramento pode causar ruído em RS‑485. Use bornes firmes e cabos com bitola adequada para alimentação e blindagem para sinais seriais.
2) Verificação inicial: ligue a alimentação e observe LEDs de power e status. Acesse via console serial ou web (dependendo do modelo) para confirmar versão de firmware e definir IP. Faça backup imediato da configuração padrão para acelerar retomadas em caso de falha.
3) Integração: configure parâmetros seriais (baud, paridade, stop bits) garantindo correspondência com os dispositivos conectados; para RS‑485 ative terminação e bias resistors quando necessário. Sempre teste ponta a ponta com software de captura (por exemplo, um mestre Modbus) e cheque logs para framing errors.
Preparação física e checklist de instalação
Checklist: checar tensão de alimentação, polaridade, continuidade do aterramento; confirmar tipo de conector serial; aplicar terminação RS‑485 e resistores de bias conforme topologia. Proteja circuitos com fusíveis ou disjuntores adequados e instale supressão de surto se a instalação estiver sujeita a transientes.
Sempre isole segmentos seriais longos (>1200 m) com repetidores ou convertedores ópticos; a topologia e o número de nós em RS‑485 afetam integridade de sinal e tempo de propagação. Mantenha cabos de sinal afastados de cabos de potência para reduzir interferência eletromagnética.
Registre todas as configurações iniciais (IP, máscaras, gateways, parâmetros seriais, versão de firmware) em um repositório de projeto e armazene backup da configuração com data e responsável.
Configuração de rede Ethernet e atribuição de IP
Decida entre DHCP ou IP estático conforme a política de TI industrial. Para dispositivos de borda é recomendado IP estático ou DHCP com reservas para garantir localização previsível no SCADA. Configure máscara e gateway e teste conectividade com ping e ferramentas de diagnóstico (traceroute, telnet nas portas de serviço).
Implemente VLANs para segmentar tráfego de automação e usar regras de firewall para limitar acessos não autorizados. Quando conectar à nuvem ou redes remotas, prefira VPNs site‑to‑site ou TLS para tráfego MQTT/HTTP. Registre endpoints e crie regras de QoS se a rede suportar.
Atualize credenciais padrão e desabilite serviços não utilizados (telnet, FTP) para reduzir a superfície de ataque; considere autenticação por certificados para conexões críticas.
Configuração de portas RS‑232 e RS‑485 (parâmetros seriais)
Ajuste baud rate para compatibilidade com os dispositivos conectados; quando houver múltiplos dispositivos em RS‑485, escolha taxas que atendam latência e distância. Configure paridade e stop bits conforme especificação do equipamento mestre/escravo. Ative terminação (120 Ω) em linhas RS‑485 quando o controlador estiver nas extremidades do barramento.
Para RS‑232, verifique handshaking (RTS/CTS) quando necessário para transmissões de grandes pacotes. Monitore erros de framing/overrun para diagnosticar problemas de sincronismo ou buffer. Use conversores de nível quando conectar dispositivos com níveis de tensão incompatíveis.
Documente cada porta com mapeamento lógico (por exemplo, Porta COM1 → Medidor A, endereço Modbus 1) para facilitar manutenção e troubleshooting.
Carregamento de lógica/programa e atualização de firmware
Carregue a lógica local usando a ferramenta oficial do fabricante; sempre verifique compatibilidade da versão do compilador com o firmware do dispositivo. Faça backup da configuração atual antes de qualquer atualização e, se possível, realize atualização em janela de manutenção com rollback disponível.
Siga práticas de segurança: execute firmware assinado e verifique checksums após download. Mantenha um inventário de versões e notas de release para auditoria e conformidade. Realize testes em bancada antes de aplicar mudanças em produção.
Troubleshooting e diagnóstico usando LEDs e logs
Os LEDs indicam estado de alimentação, link Ethernet, atividade serial e alarmes; use‑os como primeiro ponto de verificação. Em caso de perda de comunicação, verifique alimentação, LED de link, tabela de roteamento e existência de conflitos de IP. Logs eventuais apontam erros de CRC, framing e timeouts Modbus.
Se persistirem problemas de integridade serial, meça sinais elétricos com osciloscópio e verifique terminação/bias. Para problemas de performance TCP, monitore uso de CPU e buffers, e ajuste timeouts e retransmissões. Mantenha uma rotina de diagnóstico remoto e ferramentas de health check.
Integração com sistemas SCADA/IIoT e Controlador Ethernet Programável ICP DAS
A integração com SCADA normalmente se baseia em Modbus TCP/RTU; configure o controlador como servidor/cliente conforme arquitetura e mapeie registradores adequadamente. Para IIoT, o uso de MQTT é comum: publique tópicos com telemetria e use QoS adequado (1 ou 2) para garantir entrega.
Para integrações via REST, use payloads JSON enxutos e agende envio periódico para reduzir overhead; inclua timestamp e qualidade de leitura para traceability. Em cenários críticos, implemente buffering local em caso de perda de conectividade e retransmissão automática ao restabelecer link.
Ao conectar a servidores OPC ou drivers SCADA comerciais, valide configuração de tags e endereçamento; muitos pacotes comerciais requerem mapeamento explícito de registradores Modbus para tags, então planeje essa etapa com testes.
Integração Modbus TCP/RTU e exemplos de mapeamento de registradores
Como escravo Modbus RTU, cada porta serial pode ter endereçamento independente; mapeie registradores de entrada (input registers) e bobinas (coils) para endereços coerentes com o SCADA. Exemplo: registrador 40001 → sensor A valor inteiro; 40002 → sensor B. Para Modbus TCP, exponha os mesmos registradores via IP com mapeamento consistente.
Configure timeouts e retries adequados no mestre para evitar congestionamento do barramento serial. Em gateways com múltiplas portas, documente traduções de IDs e offsets para evitar ambiguidade no SCADA.
Use ferramentas de simulação Modbus para validar leitura/escrita antes de conectar sistemas live; verifique integridade com loops de leitura contínua e comparações de CRC.
Conexão via MQTT, REST e envio para nuvem IIoT
Projete tópicos MQTT com estrutura hierárquica clara (ex.: planta/linha/equipamento/sensor) e inclua metadados no payload. Use TLS para encriptação e autenticação por certificado quando possível. Defina políticas de retenção e QoS conforme criticidade da mensagem.
Para REST/HTTP, prefira POST com compressão e batch quando muitos pontos são coletados; inclua headers de autenticação e timestamp. Implante mecanismo de retry expondo status de fila local em caso de indisponibilidade.
Implemente políticas de limpeza e retenção de logs para evitar uso excessivo de memória; mantenha métricas de conectividade (uptime, latência média) para SRE industrial.
Integração OPC e drivers SCADA comerciais
Conecte o controlador a servidores OPC (DA/UA) via gateway ou driver nativo; valide modelagem de dados OPC UA para correspondência com tags do SCADA. Ao usar drivers comerciais, atenção a limites de tags e toques de varredura configurados para evitar sobrecarga.
Testes de desempenho devem incluir leituras concorrentes e simulação de picos de consultas. Para sistemas legados, configure caching de tags para reduzir tráfego serial.
Documente e valide as licenças de software e compatibilidades de versões entre servidor OPC e firmware do controlador para evitar incompatibilidades em campo.
Segurança, autenticação e práticas de rede industrial
Implemente segurança por camadas: atualize firmware, troque senhas padrão, aplique VPNs e VLANs e restrinja acesso via ACL. Adote práticas da IEC 62443: segmentação de rede, políticas de gestão de patches e controle de mudanças. Habilite logging remoto e alertas de integridade.
Use certificados TLS para MQTT/HTTP e desabilite serviços desnecessários. Monitore tráfego com IDS/IPS quando disponível e mantenha planos de resposta a incidentes documentados.
Realize auditorias periódicas de segurança e testes de penetração em ambiente de pré‑produção antes do rollout.
Exemplos práticos de uso do Controlador Ethernet Programável ICP DAS: estudos de caso e receitas rápidas
Exemplo 1 — Gateway serial para supervisão remota: configure cada porta RS‑232 com baud correspondente, mapeie portas para sockets TCP e exponha via Modbus TCP ao SCADA. Teste leitura com cliente Modbus e verifique erros de CRC. Documente topologia física e lógica.
Exemplo 2 — RTU para estação remota: programe leituras periódicas de sensores, implemente lógica de alarme local e publicação MQTT dos eventos críticos. Configure watchdog e scripts de fallback para perda de conectividade. Integre com centro de controle via broker seguro.
Exemplo 3 — Retrofitting de máquina: instale o controlador dentro do painel, conecte portas seriais aos terminais do equipamento legado, coloque IP estático e integre com MES via Modbus TCP. Utilize o display LED para diagnóstico de erros de handshake e tempo de resposta.
Comparação técnica: Controlador Ethernet Programável ICP DAS vs outros controladores ICP DAS
Critérios de comparação: número de portas seriais, suporte a RS‑485 diferencial, capacidade de programação local, memória e buffer, certificações EMC e de segurança, e custo total de propriedade (incluindo suporte e licenças). Avalie requisitos de latência, número de dispositivos a serem conectados e ambiente operacional.
Quando escolher este controlador: projetos que exigem múltiplas portas RS‑232 com uma única RS‑485, diagnóstico no painel e integração rápida a redes Ethernet. Quando optar por outro modelo ICP DAS: se for necessário mais I/O digital/analógico, suporte a fieldbus específicos (Profinet, EtherNet/IP) ou maior capacidade de processamento/armamento de lógica.
Use tabela de verificação de requisitos do projeto (portas, protocolos, temperatura, certificações) para tomar decisão objetiva e comparar TCO.
Erros comuns, armadilhas técnicas e como evitá‑los
Erros comuns: mismatch de parâmetros seriais (baud/paridade), ausência de terminação RS‑485, conflitos de IP e firmware desatualizado. Evite‑os com checklist pré‑comissionamento e testes de bancada. Documente configurações e mantenha backups.
Problemas de segurança: deixar credenciais padrão, expor dispositivo diretamente à Internet e não segmentar rede. Siga IEC 62443 e práticas de hardening. Planeje processos de atualização e rollback.
Checklist pré‑comissionamento: verificação de alimentação e aterramento, teste de LEDs, teste de comunicação serial e TCP, backup de configuração e validação de policies de segurança.
Conclusão
O Controlador Ethernet Programável ICP DAS com 7x RS‑232, 1x RS‑485 e display LED é uma solução versátil para integração de dispositivos seriais em redes industriais, atuando como gateway, RTU ou concentrador de dados. Seus diferenciais (múltiplas portas, diagnóstico local, suporte a protocolos industriais) o tornam indicado para manufatura, utilities, energia e retrofit de máquinas. Para aplicações que exigem essa robustez, a série Controlador Ethernet Programável da ICP DAS é a solução ideal. Confira as especificações e solicite suporte técnico na página do produto: https://www.lri.com.br/comunicacao-de-dados/controlador-ethernet-programavel-com-7x-rs-232-1x-rs-485-display-led.
Se desejar aprofundar integração Modbus ou segurança IIoT, consulte nossos guias técnicos no blog (ex.: artigos sobre integração Modbus e segurança IIoT) e leia referências práticas para implementação. Para mais soluções e linhas de produto, visite também a seção de controladores do blog. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Deixe perguntas, comente seus desafios de projeto ou solicite exemplos de configuração específicos para seu ambiente — teremos prazer em responder e publicar scripts de configuração replicáveis.
