Introdução — Entenda o Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s
O que é o Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s e para quem ele foi projetado

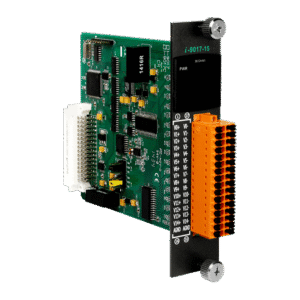

O Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s é uma unidade de aquisição de dados (DAQ) de alta densidade desenvolvida para aplicações industriais que exigem captura rápida e sincronizada de sinais analógicos em corrente e tensão. Projetado para engenheiros de automação, integradores de sistemas, equipes de TI industrial e compradores técnicos, o módulo atende cenários onde precisão, isolamento e taxa de amostragem são críticas.
Seu público‑alvo inclui integradores de painéis, laboratórios de testes, equipes de manutenção preditiva e arquitetos IIoT que precisam de dados de alta fidelidade para analytics e controle em tempo real.
A proposta é unir alta taxa de 90 kS/s, flexibilidade de entradas (15 canais diferenciais ou 30 canais single‑ended) e robustez industrial para uso em ambientes rigorosos.
Visão geral técnica rápida
Em termos executivos, o módulo oferece: suporte a sinais de tensão (p.ex. ±10 V) e corrente (0–20 mA ou 4–20 mA via resistor shunt), resolução de 16 bits (configurável), e amostragem agregada de até 90 kS/s. A arquitetura costuma agrupar canais em blocos para amostragem simultânea por grupo, reduzindo aliasing em medições dinâmicas.
O módulo incorpora isolamento galvânico entre entradas e barramento de comunicação, mitigando loops de terra em painéis elétricos e garantindo conformidade eletrotécnica em aplicações industriais.
Além disso, oferece interfaces comuns de integração (Modbus TCP/RTU, OPC UA, MQTT via gateway) e opções de sincronização (trigger externo, clock compartilhado), essenciais para integração SCADA/IIoT.
Principais aplicações do Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s e setores atendidos
Setores industriais e casos de uso típicos
Este módulo é ideal para setores como automação industrial, energia (utilities), petroquímica, food & beverage, veículos elétricos e teste e medição. Em painéis de máquinas e linhas de produção, substitui múltiplos transdutores e multiplexadores, reduzindo cabeamento e pontos de falha.
Na indústria de energia e utilities, ele permite monitoramento de transformadores, motores e alimentadores com alta taxa para detectar harmônicos e eventos transitórios. Em laboratórios de teste, provê captura curta e repetível de eventos de comutação e ensaios de conformidade.
Para OEMs e fabricantes de equipamentos, a densidade de canais e o isolamento facilitam a incorporação direta em painéis de controle, suportando requisitos de segurança funcional e compatibilidade eletromagnética.
Aplicações em monitoramento contínuo e aquisição de sinais
No monitoramento contínuo, o módulo pode medir correntes e tensões em múltiplos pontos para controle de consumo energético e detecção de falhas incipientes via análise espectral. A taxa de 90 kS/s permite capturar componentes rápidos, útil no diagnóstico de comutadores, variadores de frequência e inversores.
Em aquisição multi‑canal, combina leituras sincronizadas para diagnóstico de máquinas rotativas e análise modal, integrando-se a rotinas de manutenção preditiva.
No condicionamento de sinal, o módulo normalmente oferece filtros anti‑aliasing integrados, seleção de ganho e configuração de entrada para adaptar‑se a transdutores passivos e ativos.
Especificações técnicas detalhadas do Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s (aquisição de dados 90 kS/s)
Tabela de especificações técnicas principais
| Item | Especificação típica |
|---|---|
| Canais | 15 diferenciais ou 30 single‑ended |
| Tipo de entrada | Tensão ±10 V, Corrente 0–20 mA / 4–20 mA (via shunt) |
| Resolução | 16 bits (configurável) |
| Taxa de amostragem | Até 90 kS/s (agregado); por canal depende do modo (p.ex. 6 kS/s por canal em 15 canais) |
| Isolamento | 2.5 kV RMS (bus ↔ entradas) típico |
| Precisão | Erro total típico <0.1% FS (dependendo da faixa) |
| Filtros | Anti‑aliasing integrados, filtros digitais configuráveis |
| Consumo | Baixo consumo; dependendo do modelo ~ 100.000 h (depende de condições de uso) |
Parâmetros elétricos e de desempenho explicados
A resolução (16 bits) define a menor variação detectável; em ±10 V isso equivale a ~0,3 mV por LSB, importante para medições de baixa amplitude. A taxa de 90 kS/s é agregada: a taxa por canal varia conforme multiplexação — verifique o modo de operação para garantir amostragem mínima por canal.
O isolamento galvânico é crítico para evitar loops de terra e permitir medições em painéis com diferentes referências; em instalações de média tensão, recomenda‑se combinações com transformadores de corrente/isoladores. Precisão e linearidade dependem de calibração e estabilidade térmica; especifique erro total em %FS e drift térmico ao projetar o sistema.
Parâmetros como THD e ruído devem ser considerados em aplicações de análise espectral; filtros anti‑aliasing e sampling jitter influenciam diretamente a qualidade do FFT e detecção de harmônicos.
Importância, benefícios e diferenciais do Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s (aquisição de dados 90 kS/s)
Benefícios operacionais e de engenharia
A integração de 15/30 canais reduz necessidade de racks múltiplos e I/O distribuído, simplificando cabeamento e diminuindo pontos de falha. Ganho em precisão e confiabilidade vêm do isolamento integrado e da possibilidade de calibração por canal.
Para equipes de engenharia, a redução de componentes externos (shunts, multiplexadores) significa menos variáveis no teste e manutenção, menor MTTR e custos operacionais. Ferramentas de diagnóstico embarcadas facilitam troubleshooting.
Em clientes IIoT, dados de maior fidelidade alimentam algoritmos de machine learning com menor ruído, melhorando previsões de manutenção preditiva e otimização de processos.
Diferenciais frente ao mercado
Recursos como 90 kS/s por módulo, alta densidade (15/30) e isolamento robusto são diferenciais competitivos frente a módulos convencionais de baixa taxa. A flexibilidade para medir tensão e corrente sem necessidade de condicionamento externo reduz CAPEX e tempo de integração.
Opções de sincronização e suporte nativo a protocolos industriais tornam a solução plug‑and‑play em arquiteturas SCADA e IIoT. Além disso, configurações de ganho/FIR digitais permitem adaptação fina do sinal, minimizando necessidade de hardware adicional.
Para aplicações críticas, a série oferece garantias de qualidade de projeto orientadas por normas (p.ex., práticas de segurança elétrica e EMC conformes às diretrizes IEC), agregando valor ao cliente final.
Guia prático de instalação e configuração do Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s
Preparação e requisitos antes da instalação
Verifique a topologia de rede e disponibilidade de alimentação DC adequada; muitas vezes é necessária fonte com PFC (Power Factor Correction) para reduzir interferência. Confirme requisitos de aterramento e presença de malhas de terra que possam gerar ruído.
Inspecione o ambiente: temperatura, umidade e níveis de vibração; se necessário, opte por gabinete com ventilação adequada ou isolamento adicional. Documente mapas de canal e rotulagem dos pontos de medição antes do cabeamento.
Confirme compatibilidade de sinais (±10 V, 0–20 mA) e se há necessidade de transdutores externos (CTs/VTs), definindo resistores shunt e filtros anti‑aliasing externos quando aplicável.
Passo a passo de instalação física
Monte o módulo em trilho DIN em painel com espaço para ventilação e proximidade de conexões de campo para reduzir cabeamento. Utilize cabos com blindagem e roteamento separado entre sinais analógicos e linhas de potência para minimizar EMI.
Conecte entradas de tensão/corrente seguindo o diagrama de pinout do fabricante; selecione jumpers de modo (diferencial vs single‑ended) conforme necessário e instale resistores de corrente quando requisitado. Fixe o aterramento de proteção na barra PE do painel.
Faça a conexão de comunicação (Ethernet/RS‑485) com terminação adequada; se usar Modbus RTU, configure baudrate e ID. Ao ligar, verifique LEDs de status e mensagens de inicialização na interface de configuração.
Configuração de parâmetros e calibração
Acesse a interface web ou software de configuração para selecionar faixas de entrada, filtros digitais e taxa de amostragem por canal/grupo. Ajuste ganho e filtros FIR/IIR para minimizar ruído e evitar aliasing.
Execute procedimento de calibração com fontes de referência conhecidas (calibrador de tensão/corrente) e registre offsets e ganhos por canal. Verifique linearidade em pontos baixos, médios e topo de faixa.
Valide leituras com comparação cruzada (multímetro de referência ou ADC de bancada) e documente o certificado de calibração; considere re‑calibração periódica conforme ambiente e criticidade (p.ex., anual em aplicações industriais).
Operação e manutenção — Como usar o Módulo no dia a dia
Rotina de verificação e diagnósticos
Implemente checagens diárias/semanais: estado dos LEDs, alarmes de comunicação e logs de evento. Monitore canais críticos com limites de segurança para disparo de alarmes no SCADA.
Use testes rápidos de loop (injectando sinal conhecido) para verificar resposta de cada canal, checando desvios e ruído. Documente leituras e compare com histórico para identificar drift.
Ative monitoramento remoto via SNMP/telemetria (quando disponível) para alertas proativos, reduzindo downtime e permitindo intervenções antes de falhas catastróficas.
Recomendações de manutenção preventiva
Estabeleça cronograma de inspeção visual e limpeza anual; limpe conectores e verifique torque das bornes. Atualize firmware conforme lançamentos do fabricante para corrigir bugs e melhorar protocolos.
Verifique integridade de blindagens e rotas de cabos; troque cabos danificados e reaperte conexões. Execute recalibração periódica (6–12 meses dependendo da aplicação) e registre todas as intervenções.
Mantenha cópias de backup das configurações e do firmware. Em locais com alta contaminação ou vibração, considere manutenção mais frequente.
Integração com sistemas SCADA/IIoT e protocolos suportados (aquisição de dados 90 kS/s)
Protocolos e interfaces compatíveis (Modbus, OPC UA, MQTT, etc.)
O módulo suporta, normalmente, Modbus RTU/TCP para integração direta com controladores e SCADA, e pode ser conectado a gateways que expõem OPC UA e MQTT para arquiteturas IIoT. Esses protocolos permitem ingestão em sistemas de analytics e plataformas em nuvem.
Para sincronização e tempos determinísticos, integrações com NTP e PTP são recomendadas; triggers e timestamps de alta resolução melhoram correlação entre eventos.
Em instalações críticas, gateways com buffer e failover garantem continuidade de dados durante falhas de rede, replicando os pacotes para storage local antes de envio ao cloud.
Arquitetura de integração: do sensor à nuvem
Recomenda‑se uma arquitetura em camadas: sensores → módulo DAQ → edge gateway (local) → broker MQTT/OPC UA → plataforma analytics/SCADA. O gateway pode realizar pré‑processamento, compressão e criptografia dos dados.
Para reduzir latência, mantenha rotas de rede determinísticas e separe VLANs para tráfego OT e IT. Buffer local e armazenamento circular no edge evitam perda de dados em picos de tráfego.
Implemente políticas de retenção e downsampling para dados históricos e preserve amostras brutas quando necessário para análise forense e manutenção preditiva.
Boas práticas de segurança e performance em integração
Segmente redes OT/IT com firewalls e VPNs; habilite autenticação forte e certificados em OPC UA e MQTT. Atualize senhas e mantenha logs centralizados para auditoria.
Para performance, priorize tráfego via QoS, ajuste tamanhos de pacotes e use compressão quando transferindo grandes volumes de amostras. Evite polling agressivo; prefira publicação por eventos ou push.
Monitore latência e perdas de pacotes; em casos críticos, habilite redundância de rede (dual NIC, múltiplos caminhos) e replicação de dados para ter tolerância a falhas.
Exemplos práticos de uso do Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s
Caso 1 — Monitoramento de painéis elétricos (medição de corrente e tensão)
Configuração típica: CTs (transformadores de corrente) nas fases, VTs nas tensões, com o módulo lendo 15 canais diferenciais para capturar fases, neutro e terra. Amostragem em 10–20 kS/s por canal captura harmônicos até a banda desejada.
Calcule potência e fator de potência (PFC) localmente ou no SCADA para relatórios de eficiência energética e cumprimento de contratos de fornecimento. Aconselha‑se filtragem anti‑aliasing para sinais ruidosos.
Use triggers para eventos transitórios (curtos de circuito, comutação) com armazenamento de pré/pós‑evento para análise forense.
Caso 2 — Testes em bancada e aquisição de sinais rápidos
Em bancada, o módulo oferece taxa de 90 kS/s para capturar formas de onda rápidas de comutação e testes de DUTs. Configure entradas de corrente via shunt de alta precisão e registre sinais em alta resolução.
Sincronize com outros instrumentos via trigger externo para ensaios correlacionados. Execute análise FFT para avaliar ruído e quedas rápidas.
Valide resultados comparando com analisadores de energia e osciloscópios de referência; utilize filtros digitais para pós‑processamento.
Caso 3 — Integração em célula de automação com SCADA
Numa célula de produção, conecte sensores de torque, corrente e posição ao módulo; configure alarmes locais e envie dados para o SCADA via Modbus TCP. Use dados para controle em malha fechada e para alimentar algoritmos de qualidade.
Distribua logs de evento em tempo real para o MES e painéis HMI, possibilitando dashboards de eficiência (OEE). A redundância de comunicação garante continuidade das linhas durante falhas.
Implemente regras de negócio no edge gateway para filtrar dados de interesse e reduzir carga da rede principal.
Comparativo técnico com produtos similares da ICP DAS e concorrentes
Compare desempenho, preço e integrações
Em comparação a módulos ICP DAS de menor taxa, o diferencial deste módulo é a taxa agregada de 90 kS/s e a densidade de canais. Em relação a concorrentes, ele se posiciona entre DAQs de alta velocidade (caros, com menor densidade) e módulos econômicos (mais lentos).
Considerações de custo total devem incluir necessidade de condicionamento externo, certificações e suporte pós‑venda. A integração nativa com protocolos industriais e opções de sincronização elevam o custo‑benefício em projetos IIoT.
Para projetos onde o requisito é captura de transientes e alta densidade, este módulo costuma superar alternativas que exigiriam racks ou múltiplos equipamentos.
Quando escolher o Módulo vs modelos alternativos
Escolha este módulo quando houver necessidade de: múltiplos pontos de medição simultâneos, captura de eventos rápidos e isolamento robusto. Para medições ultra‑precisas de laboratório (<0.01% FS) ou taxas de MHz, escolha DAQs de bancada dedicados.
Se o projeto prioriza custo e baixa taxa (p.ex., amostragem por segundo), módulos mais simples com 24/7 logging podem ser mais econômicos.
Avalie também suporte a firmware, disponibilidade local e facilidade de integração com o ecossistema SCADA/IIoT da planta.
Erros comuns, armadilhas de projeto e detalhes técnicos avançados
Erros de cabeamento e aterramento que comprometem medições
Loop de terra entre painéis e medidores é uma causa frequente de ruído; soluções incluem isolamento adicional, uso de entradas diferenciais e revisão do aterramento. Evite compartilhar caminhos de blindagem com cabos de potência.
Ligação incorreta de CTs (fase invertida) distorce cálculo de potência; verifique polaridade e relação de transformação. Sempre faça teste com injeção de sinal conhecido antes da operação.
Conectores frouxos e bornes mal apertados aumentam resistência de contato e introduzem erros intermitentes; use torque especificado e verificação periódica.
Limitações de condicionamento de sinal e como contorná‑las
Faixas de entrada limitadas exigem uso de amplificadores de instrumentação ou divisores; para sinais muito pequenos, opte por pré‑amplificadores com baixo ruído. Evite saturação por sinais maiores que a faixa selecionada.
Aliasing é comum se a taxa de amostragem por canal for insuficiente; ajuste filtros anti‑aliasing e aumente a taxa ou reduza o número de canais amostrados simultaneamente.
Ruído EMI pode ser mitigado com filtros LC, blindagem adequada e separação física entre fontes de potência e cabos analógicos.
Dicas avançadas de engenharia para maximizar precisão
Use técnicas de oversampling e decimação digital para melhorar SNR quando possível. Empregue calibração em múltiplos pontos de temperatura para compensar drift térmico.
Implemente rotinas de auto‑calibração e verificação periódica com referências internas/externas. Utilize filtros digitais adaptativos para ambientes com ruído variável.
Documente e version controle as configurações de ganho e filtros para reproducibilidade em testes e auditorias.
Conclusão
Conclusão e chamada para ação — Solicite mais informações sobre o Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s
Resumo estratégico e recomendação de uso
O Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s oferece solução equilibrada entre densidade de canais, taxa de amostragem e robustez industrial. É indicado para aplicações de monitoramento de painéis, testes dinâmicos, integração em células de automação e projetos IIoT que requerem dados de alta fidelidade.
Ao projetar com este módulo, priorize isolamento galvânico, calibração periódica e práticas de cabeamento para garantir desempenho contínuo. Avalie trade‑offs entre taxa por canal e número de canais ativos para otimizar custo e desempenho.
Para aplicações que exigem essa robustez, a série Módulo com 15/30 entradas analógica em corrente/tensão 90 kS/s da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação diretamente na página do produto.
Entre em contato / Solicite cotação
Para obter suporte técnico, solicitar cotação ou agendar demonstração, entre em contato com nossos especialistas; disponibilizamos consultoria de integração e validação em campo. Você também pode consultar materiais técnicos e estudos de caso no blog.
Visite a página do produto para ver detalhes e opções: https://www.lri.com.br/aquisicao-de-dados/modulo-com-1530-entradas-analogica-em-correntetensao-90kss. Para aplicações complementares e outras soluções ICP DAS, confira o nosso catálogo na LRI.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/. Se tiver dúvidas específicas sobre cabeamento, calibração ou integração SCADA, comente abaixo — nossa equipe técnica responderá.
