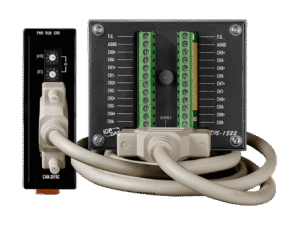

Módulo CANopen Slave 10 Entradas Analógicas – DN-1822

Introdução

O módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo é uma solução compacta de aquisição de dados que integra até 10 canais analógicos (mV, mA, termopares, RTD) em redes CANopen (DS-401). Neste artigo você encontrará especificações técnicas, orientações de instalação, casos de uso em automação industrial e integração com SCADA/IIoT. Palavras-chave: módulo CANopen Slave 10 entradas analógicas universais, CANopen DS-401, DN-1822, aquisição de dados.

Projetado para ambientes industriais, o módulo oferece isolamento galvânico, medição de alta precisão e suporte a múltiplos tipos de sensores, reduzindo cabeamento e pontos de falha em arquiteturas de I/O distribuído. Comentaremos normas relevantes (ex.: IEC/EN 62368-1), conceitos como MTBF e PFC, e boas práticas de aterramento e blindagem. Para aplicações que exigem essa robustez, a série Módulos de Aquisição da ICP DAS é a solução ideal. Confira as especificações completas na página do produto: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-10-entradas-analogica-universal-inclui-dn-1822-e-cabo.

Interaja: ao final, deixe dúvidas e experiências nos comentários. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo — visão geral e conceito fundamental

O que o leitor encontrará: apresentação objetiva do produto, definição do que é, contexto operacional e resumo das capacidades principais.
O módulo é um dispositivo CANopen Slave compatível com a especificação DS-401 para dispositivos I/O, oferecendo 10 entradas analógicas universais com roteamento direto para PDOs. O DN-1822 (kit de conexão) e cabo são fornecidos para facilitar retrofit e instalação em campo.
Resumo das capacidades: múltiplos tipos de entrada (mV, mA, RTD, termopar), isolamento até 2.5 kV, resolução típica de 16 bits, e comunicação determinística em redes CANopen.

O que é o módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo? — conceito e função no sistema de aquisição de dados

Este módulo atua como um ponto de medição/distribuição de sinais analógicos entre sensores e o barramento CANopen, convertendo sinais físicos em dados digitais mapeáveis via PDO/SDO. Em termos práticos, funciona como um "scout" de sensores: captura, condiciona e entrega sinais ao mestre CANopen.
A função principal é reduzir o cabeamento até o PLC/SCADA, descentralizando entradas analógicas e permitindo topologias de I/O distribuído. Isso aumenta a disponibilidade e simplifica manutenção.
Do ponto de vista elétrico, inclui condicionamento para sinal diferencial, filtros anti-aliasing e referências robustas para minimizar deriva térmica e ruído.

Como este módulo se encaixa em arquiteturas industriais CANopen DS-401, aquisição de dados e I/O distribuído

Mapas rápidos de integração: o módulo se conecta ao barramento CAN, comunicando-se com PLCs ou gateways via DS-401; pode estar em linhas com outros slaves e usar PDOs para eventos. Em arquiteturas IIoT, um gateway CANopen->MQTT pode encaminhar os dados para cloud.
Em topologias de I/O distribuído, o módulo reduz custos de cabeamento e pontos de falha, e serve como interface em retrofit de painéis antigos com sensores analógicos. A inclusão do DN-1822 facilita a adaptação de bornes e cabeamento existentes.
É comum posicioná-lo próximo ao grupo de sensores (temperatura, pressão, corrente) para reduzir loops de sinal e melhorar SNR, especialmente em ambientes com EMI/EMC elevados.

Principais aplicações e setores atendidos pelo módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo

A lista de aplicações prioritárias inclui automação industrial, petróleo e gás, energia, tratamento de água, manufatura e teste e medição. Em cada setor, a necessidade por isolamento e múltiplos tipos de entrada torna este módulo adequado.
Na energia e utilities, ele captura sinais de transformadores, sensores de corrente e PT100/RTD para monitoramento e proteção. Em petróleo e gás, oferece robustez contra interferências e conformidade com práticas de isolamento.
Na manufatura e linhas automáticas, as 10 entradas suportam controle de qualidade em tempo real e feed para sistemas MES/SCADA, contribuindo para melhorias no OEE e na manutenção preditiva.

Aplicações críticas de processo e monitoramento contínuo

Cenários críticos exigem medição confiável 24/7, baixa deriva e isolamento para evitar loops de terra. O módulo oferece esses requisitos com isolamento galvânico e especificações de acurácia adequadas para sinais de processo.
Exemplos: monitoramento de temperatura de reatores, pressão em linhas de vapor e medições de corrente em motores para detecção de falhas. Nestes casos, a latência e integridade de dados via CANopen são determinantes.
Recomenda-se usar filtros digitais e configurar PDOs event-driven para alarmes em tempo real e reduzir tráfego na rede.

Aplicações em retrofit e modernização (KIT DN-1822 incluído)

O DN-1822 simplifica a substituição de módulos antigos, permitindo conexão rápida aos pontos de campo e aproveitamento de cabeamento existente. Isso reduz downtime e custos de engenharia.
Retrofits típicos: substituição de painéis analógicos, atualização de sistemas legados para IIoT e integração de sensores adicionais sem alterar o PLC central.
A compatibilidade com vários tipos de entrada evita a necessidade de múltiplos módulos, reduzindo espaço no painel e custo total de propriedade (TCO).

Especificações técnicas detalhadas do módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo (tabela)

Abaixo uma tabela consolidada com parâmetros elétricos, físicos e ambientais críticos para integração e compliance.

Tabela de especificações técnicas do módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo

Notas técnicas e condições de operação CANopen DS-401, aquisição de dados e I/O distribuído

Observações sobre deriva: use calibração periódica para compensar deriva térmica em sinais de RTD/termopar. Aplicar métodos de recalibração no campo se necessário.
Requisito de aterramento: manter referência do sistema; usar aterramento local no DN-1822 e evitar loops de terra entre sensores e controlador. Recomenda-se blindagem contínua até o módulo.
Cabeamento: pares trançados para sinais diferenciais, cabeamento separado para alimentação e sinais, e uso de supressão de transientes em linhas de corrente.

Importância, benefícios e diferenciais do módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo

Argumentos de valor técnico: redução de pontos de falha, maior visibilidade de processo e flexibilidade na escolha de sensores; economicamente, redução de cabeamento e menor TCO.
Benefícios operacionais: manutenção simplificada via leitura remota de diagnósticos, maior disponibilidade e integração direta com IVR/SCADA. Conceitos como PFC não se aplicam diretamente ao módulo, mas a qualidade da alimentação (filtro e PFC em fontes) impacta a estabilidade de medição.
Diferenciais: isolamento galvânico, suporte a múltiplos sensores, inclusão do DN-1822 e cabo, conformidade com CANopen DS-401 e facilidade de retrofit.

Benefícios operacionais e financeiros para projetos CANopen DS-401, aquisição de dados e I/O distribuído

Redução de cabeamento e tempo de comissionamento traduz-se em CAPEX reduzido. Operacionalmente, a capacidade de atualizar parâmetros via SDO diminui custos de manutenção.
Flexibilidade de sinais evita compra de módulos especializados; um único módulo atende diferentes pontos de medição, otimizando estoque. A confiabilidade eleva MTBF do sistema global.
Na camada de IIoT, menos pontos físicos significam menos gateways, simplificando arquitetura e economizando em licenças e integração.

Diferenciais técnicos frente a alternativas do mercado

Isolamento robusto e a capacidade universal de entradas destacam o módulo frente a alternativas fixas (ex.: apenas termopar). A entrega do DN-1822 e cabo facilita deploy sem peças adicionais.
Compatibilidade com DS-401 garante interoperabilidade com vários mestres CANopen, diferente de soluções proprietárias. Ferramentas de diagnóstico e LEDs ajudam na manutenção.
Comparado a módulos Ethernet I/O, o CANopen oferece latência previsível e determinística em ambientes com ruído eletromagnético.

Guia prático: como instalar, configurar e usar o módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo

Passo a passo acionável: verifique compatibilidade de tensão, identifique sensores e suas faixas, e planeje topologia CAN (terminação e node-ID). Tenha ferramentas: multímetro, torquímetro, scanner CANopen.
Checklist: confirmar firmware, checar polaridade dos sensores RTD/TC, proteger contra ESD e isolar alimentação antes da instalação. Consulte normas aplicáveis (IEC/EN 62368-1 para segurança elétrica em equipamentos eletrônicos).
Dica de engenharia: documente mapping de canais e mantenha esquema de cabeamento junto ao painel para facilitar futuras intervenções.

Preparação e checklist pré-instalação

Verificações: tensão de alimentação, versão do firmware, e compatibilidade do mestre CANopen. Ferramentas: cabos de teste, DN-1822, software de configuração CANopen.
Cuidados ESD: use pulseiras e evite tocar pinos sem proteção; mantenha as garagens dos cabos desconectadas até fixação. Teste separadamente sensores críticos antes do comissionamento.
Requisitos de alimentação: fontes com PFC e proteção contra surtos recomendadas; filtros de linha se ambiente tiver interferência elevada.

Instalação física passo a passo (inclui DN-1822 e cabo)

Montagem: fixe o módulo em trilho DIN, respeitando espaço para dissipação; torque de terminais conforme manual (ex.: 0.5-0.6 Nm). Conecte o DN-1822 aos sinais e prenda com travas recomendadas.
Cabo CAN: use par trançado com malha, terminação 120 Ω em ambos extremos do segmento; selecione baudrate apropriado conforme distância (ex.: 1 Mbps até 40 m).
Posicionamento: evite proximidade com motores/variadores; se necessário, use shield conectado a terra apenas em um ponto para evitar loops.

Configuração CANopen: mapeamento de entradas, PDOs e SDOs

Defina Node-ID e baudrate via interrupções/SDO no primeiro comissionamento; habilite PDOs em modo cyclic ou event-driven conforme necessidade de latência.
Mapeie cada entrada analógica para objetos de PDO com offset e escala apropriados; use SDO para escrever parâmetros de calibração e filtros.
Exemplos práticos: configure PDOs para enviar alarmes de sobretemperatura via threshold em SDO; use NMT para transições de estado.

Calibração, filtragem e diagnósticos em campo

Calibração: realize com padrão de referência e registre coeficientes; para RTD use fonte de corrente estável e método de 2/4 fios conforme aplicação.
Filtragem: use filtros digitais e ajuste de oversampling para reduzir ruído sem comprometer resposta dinâmica. Configure debounce para sinais 4-20 mA ruidosos.
Diagnósticos: interprete LEDs de status CAN, erros de comunicação e logs via SDO; monitore CRC e eventos de retransmissão para detectar problemas de canal.

Integração com sistemas SCADA e plataformas IIoT (integração CANopen DS-401, aquisição de dados, I/O distribuído)

Estratégias para integrar o módulo a SCADA: mapear PDOs para tags, decidir entre polling (SDO) vs push (PDO), e usar gateways CANopen-OPC UA/MQTT para IIoT.
Recomenda-se agrupar variáveis por frequência de atualização para otimizar tráfego; eventos críticos via PDOs event-driven. Use gateways ICP DAS ou terceiros para conversão de protocolos.
Segurança de dados: segmente rede operacional, implemente VPN para acesso remoto e políticas de backup para séries temporais críticas.

Integração com SCADA via CANopen DS-401 — passos práticos

Mapeie cada canal analógico para tag SCADA usando Nome, Unidade, Escala e Alarmes; defina scan rate alinhado com dinâmica do processo.
Para supervisores que não suportam CANopen nativamente, utilize um gateway CANopen->Modbus/OPC UA. Configure PDOs para minimizar latência em alarms.
Teste em bancada: simule falhas (perda de sinal, ruído) e verifique alarmes e reconexão automática.

Conectividade IIoT: gateways, MQTT, OPC UA e ponteamento de dados

Arquiteturas comuns: módulo -> gateway CANopen -> conversor OPC UA/MQTT -> cloud/SCADA. Utilize compressão e buffering para redes com banda limitada.
Gateways podem agregar dados, aplicar filtros locais e enviar apenas eventos relevantes, reduzindo custo de armazenamento e tráfego.
Adote schemas de telemetria (ex.: Sparkplug B para MQTT) para facilitar interoperabilidade com plataformas IIoT.

Segurança, disponibilidade e governança de dados

Segmente redes de controle e TI; implemente ACLs e firewalls nos gateways. Mantenha logs e políticas de retenção para auditoria.
Alta disponibilidade: planeje redundância em gateways e estratégias de reconexão CANopen; periodicidade de heartbeat e NMT para supervisão.
Governança: defina quem pode alterar parâmetros (SDO), mantenha versionamento de configuração e registre todas as calibrações.

Exemplos práticos de uso e estudos de caso com o módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo

Caso 1 — monitoramento de sensores em planta industrial (tempos de resposta e confiabilidade): arquitetura inclui módulos distribuídos em linha, gateway CANopen para SCADA e alarmes via PDOs. Resultado: detecção precoce de falhas com latência <100 ms em eventos críticos.
O uso de isolamento e filtros reduz falhas por EMI, aumentando MTBF do sistema. Dados permitiram reduzir downtime e melhorar manutenção preditiva.
Lições: importância de terminação correta, calibração periódica e segregação de cabos de potência.

Caso 2 — controle de processo e aquisição em linha de produção (qualidade)

Utilizando as 10 entradas para capturar temperatura, pressão e vazão em uma linha, o módulo permite controle de malha local e feed-forward para PLC. Resultado: estabilidade de processo e redução de scrap.
Configuração: PDOs com atualização cíclica para variáveis de controle e event-driven para alarmes; integração com MES para rastreabilidade.
Benefício econômico: menor rejeito e melhor OEE, justificando o investimento em I/O distribuído.

Exemplos de configuração: arquivos de exemplo, PDOs/SDOs e snippets de configuração

Forneça ao integrador arquivos de EDS (Electronic Data Sheet) e exemplos de mapeamento PDO para cada tipo de sensor. Use scripts de configuração para Node-ID e baudrate.
Exemplos rápidos: PDO1 = canais 1–4, ciclo 200 ms; PDO2 = canais 5–8, ciclo 500 ms; PDO3 = alarms (event-driven). Documente SDOs para calibração e offsets.
Essa prática acelera comissionamento e reduz erros de mapeamento.

Comparações, limitações e erros comuns ao usar o módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo

Comparativo técnico: contraponha módulos ICP DAS similares (ex.: variações com 8 canais ou módulos Ethernet) mostrando trade-offs de canais, isolamento e custo. Módulos com 10 canais universais tendem a oferecer melhor TCO em instalações heterogêneas.
Erros comuns: aterramento inadequado, terminação CAN ausente, configuração incorreta de PDOs/SDOs e seleção errada de tipo de sensor. Estes causam leituras erradas e perda de sincronismo.
Limitações: velocidade do barramento CAN para longas distâncias e throughput; para alta taxa de amostragem, considerar módulos com comunicação Ethernet ou amostragem local e agregação via gateway.

Comparativo técnico: módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo vs outros módulos ICP DAS (recursos e custo-benefício)

Tabela resumida: nº canais, tipos suportados, isolamento, protocolo, preço estimado (ex.: 8ch RTD dedicado vs 10ch universal). Módulo universal geralmente mais versátil e custo-efetivo para estoques reduzidos.
Avalie MTBF, suporte e disponibilidade de peças (DN-1822 facilita instalação). Para ambientes de alta densidade de E/S, módulos com maior canal por slot podem ser preferíveis.
Considere também requisitos de certificação e conformidade do projeto ao escolher a alternativa.

Erros comuns na instalação e configuração e como evitá-los

Principais causas de falhas: conexões soltas, polaridade invertida em RTD, falta de terminação CAN, e configurações incorretas de unidade/escala.
Como evitar: use checklist, teste de bancada, verificação com multímetro e software de diagnóstico CANopen antes de energizar completamente o sistema.
Documente todas as mudanças de parâmetro e mantenha versões de firmware atualizadas.

Limitações conhecidas e soluções de contorno recomendadas

Limitação de taxa de amostragem por canal quando muitos PDOs ativos; solução: agrupar canais e usar local buffering ou reduzir taxa de atualização.
Conversão de sinais especiais (ex.: sensores 1-wire) pode exigir módulos complementares ou adaptadores.
Para ambientes extremos, considere invólucros com classificação IP superior e fontes de alimentação redundantes.

Conclusão

Resumo executivo: o módulo CANopen Slave 10 entradas analógicas universais com DN-1822 e cabo é uma solução versátil e robusta para aquisição de dados em ambientes industriais, oferecendo isolamento, suporte multi-sensor e facilidade de retrofit. Indicado para projetos que buscam reduzir cabeamento e acelerar comissionamento.
Checklist de decisão: avalie necessidade de tipos de sensor, requisitos de isolamento, taxa de amostragem e topologia CAN; verifique conformidade com normas aplicáveis e plano de manutenção. Para aplicações que exigem essa robustez, a série Módulos de Aquisição da ICP DAS é a solução ideal. Confira as especificações detalhadas e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-canopen-slave-10-entradas-analogica-universal-inclui-dn-1822-e-cabo. Outra opção de consulta a produtos relacionados e soluções: https://www.lri.com.br/aquisicao-de-dados.

Lembrando tendências: a integração com IIoT, uso de gateways MQTT/OPC UA e prática de manutenção preditiva vem crescendo; o módulo se encaixa bem nesses cenários ao fornecer dados de qualidade para analytics. Pergunte nos comentários sobre casos específicos de aplicação — nossa equipe técnica da ICP DAS e LRI responderá com orientações práticas.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivo: comente suas dúvidas, compartilhe experiências de retrofit e pergunte sobre integração CANopen em seu projeto.
