Módulo de Aquisição de Dados Frnet: Di Isolada 16 Canais

Introdução

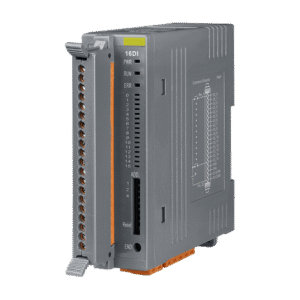

O Módulo de E/S FRNet com DI isolada de 16 canais (11171) da ICP DAS é um módulo de aquisição de entradas digitais projetado para aplicações industriais que exigem robustez, isolamento elétrico e integração em redes determinísticas FRNet. Com arquitetura modular para comunicação determinística, o 11171 converte sinais digitais de campo (tipicamente 24 VDC) em dados digitais isolados, entregando-os ao controlador mestre FRNet/SCADA/PLC. A finalidade técnica é proteger a lógica de controle contra surtos, ruído e loops de massa, ao mesmo tempo em que fornece leitura confiável de estados discretos em topologias distribuídas.

Tecnicamente, o 11171 apresenta entradas digitais isoladas por canal, compatibilidade com o protocolo FRNet da ICP DAS e integração em topologias em anel, estrela ou árvore com switches/roteadores FRNet. O equipamento se adapta a arquiteturas de automação distribuída, edge computing e gateways IIoT, servindo como interface entre sensores/contatos e sistemas de controle superiores. Em termos de posicionamento, ele é ideal para quem precisa de telemetria digital confiável, determinismo em rede e facilidade de expansão sem abrir mão da imunidade a EMI.

Neste artigo vamos detalhar termos-chave (DI isolada, FRNet), aplicações setoriais, especificações técnicas, guias de instalação, integração com SCADA/IIoT e estudos de caso, tudo com foco em autoridade técnica e aplicabilidade prática. Utilize este conteúdo como referência para seleção, instalação e comissionamento do 11171 em projetos de utilities, manufatura, energia e prédios inteligentes.

Contexto técnico e terminologia essencial

DI isolada refere-se a entradas digitais com isolamento galvânico entre o circuito de campo e a eletrônica de processamento, reduzindo a transferência de ruído e evitando loops de terra. Em módulos industriais é comum isolamento por optoacopladores com tensão de isolamento nominal entre 2.5 kVrms e 3 kVDC. Esse isolamento é crítico em ambientes com máquinas de força, VFDs e linhas de alta tensão próximas.

FRNet é o protocolo/arquitetura de comunicação industrial da ICP DAS para redes determinísticas de E/S remotas, com suporte a topologias resilientes e tempo de varredura configurável. Em projetos de automação, FRNet oferece baixa latência e sincronismo necessário para monitoramento de segurança e I/O distribuída. Topologia de rede (anel redundante, estrela) impacta tempo de recuperação e manutenção.

Outros termos relevantes: MTBF (Mean Time Between Failures) — métrica de confiabilidade; IEC 61000 (normas de EMC) — essenciais para compatibilidade eletromagnética; IEC 61131-2 — requisitos funcionais de entradas digitais em controladores; e conceitos como latência, determinismo e imunidade a ruído. Para certificações e segurança, mencione também conformidade com CE e RoHS e testes de isolamento conforme práticas de ensaio IEC.

Principais aplicações e setores atendidos por

O 11171 é indicado em energia e utilities, para leitura de estados de chaves, alarmes e contadores binários em subestações e estações de bombeamento. Em água e saneamento, facilita supervisão de bombas, válvulas e sensores de nível com isolamento que protege sistemas de telemetria contra descargas e ruído elétrico. Em plantas de manufatura e OEMs, o módulo monitora paradas de emergência, sensores de presença e contatos de segurança.

No setor de óleo & gás e petroquímico, a robustez e isolamento reduzem riscos de falsos disparos causados por ruído EMI e loop de terra, essencial em áreas classificadas (quando combinado com invólucros e certificações adequadas). Em edifícios inteligentes, o 11171 pode consolidar entradas de sensores de porta, detectores e alarmes em um backbone FRNet, simplificando cabeamento e manutenção.

Problemas reais que o módulo resolve incluem: redução de falsos positivos por ruído nas entradas digitais, isolamento evitando que falhas de campo afetem controladores centrais, e expansão modular sem refazer infraestrutura de I/O. O ganho operacional se traduz em menor downtime, manutenção preditiva mais precisa e integração facilitada com plataformas IIoT.

Casos de uso por setor (ex.: monitoramento de entradas digitais, segurança de máquinas)

Na linha de produção (manufatura), o 11171 é usado para monitoramento de segurança de máquinas: chaves de proteção e sensores de intertravamento são conectados às entradas isoladas para garantir que ruídos/loops não gerem paradas indevidas. Resultado esperado: redução de paradas não planejadas e maior conformidade com normas de segurança funcional.

Em estações de bombeamento (água e saneamento), o módulo captura sinais de falha, nível alto/baixo e status de bombas, enviando alarmes em tempo real ao SCADA. A arquitetura reduz o tempo de resposta e permite políticas de manutenção preditiva, diminuindo custos operacionais. Para telecomunicação remota, a integridade dos sinais digitais é crítica para confiabilidade do serviço.

Para prédios inteligentes e infraestrutura, o 11171 consolida entradas de sensores de portas, alarmes e detectores em um nó FRNet, reduzindo cabeamento e facilitando upgrades. Espera-se maior eficiência operacional, menor esforço de cabeamento e integração com sistemas BMS/SCADA.

Especificações técnicas detalhadas do produto (tabela de {KEYWORDS})

Abaixo estão as especificações essenciais para avaliação técnica do Módulo de E/S FRNet com DI isolada de 16 canais (11171). Consulte sempre a ficha técnica oficial no momento da compra.

• Modelo: 11171 (ICP DAS)
• Entradas digitais: 16 canais, compatíveis com 24 VDC (sink/source conforme configuração)
• Isolamento: isolamento galvânico por canal entre entradas e lógica (típico 3000 VDC)
• Tempo de resposta: típico <5 ms (configurável via scan rate)
• Alimentação: 24 VDC (tolerância ±10%)
• Consumo: típico <2 W
• Temperatura de operação: -25 a +75 °C
• Proteções: proteção contra inversão de polaridade, filtro RC para debouncing
• Comunicação: FRNet (determinístico), suporte a topologias anel/estrela
• Certificações: CE, RoHS, conformidade EMC IEC 61000-6-2/4
• MTBF: valor típico superior a 100.000 horas (ver datasheet)
• Dimensões/encaixe: montagem em trilho DIN padrão

Tabela de especificações recomendada (campos a incluir)

Para clareza em propostas e documentação técnica inclua uma tabela com estas colunas: Modelo | Número de canais | Tipo de sinal | Isolamento (VDC/Vrms) | Resolução | Velocidade de aquisição | Consumo | Alimentação | Temperatura | Dimensões | Peso | Certificações | Protocolos | Observações. Essa estrutura facilita comparações entre modelos e avalia requisitos de projeto (EMC, ambiente, redundância).

Recomende também incluir campos de verificação: tensão mínima/máxima de leitura, corrente de entrada, impedância de entrada e tempo de debounce. Esses itens são determinantes para integração com contatos secos, sensores PNP/NPN e sinais provenientes de PLCs/relés.

Observações técnicas e limites de operação

Limites práticos: respeite a faixa de tensão de alimentação (normalmente 24 VDC ±10%) e evite exposição contínua a temperaturas superiores às especificadas. Em ambientes com alta EMI (motores, inversores), recomenda-se roteamento de cabos, uso de cabos trançados blindados e filtros adicionais na fonte.

Recomendações de operação: verifique requisitos de aterramento, mantenha separação entre cabos de potência e sinais digitais, e assegure dissipação térmica adequada em racks. Para aplicações em áreas classificadas, confirme necessidade de proteção adicional e certificações ATEX/IECEx (não intrínseco por padrão).

Sempre consulte o datasheet e realize testes de isolamento e ensaio de pré-aceitação (hipóteses de impulso de tensão e ensaio de continuidade). Documente a MTBF estimada e planeje políticas de manutenção preventiva.

Importância, benefícios e diferenciais do

O principal diferencial do 11171 é o isolamento por canal, que evita propagação de ruído e protege controladores centrais de curtos e picos. Em comparação com módulos não isolados, isso traduz-se em menor ocorrência de falhas sistêmicas e menor tempo de diagnóstico. O isolamento também permite conexão direta a sensores e contatos em ambientes eletricamente “ruidosos”.

O FRNet confere determinismo e latência previsível, essencial para aplicações críticas. A facilidade de expansão modular (adicionar nós FRNet) reduz custo de cabeamento e tempo de instalação, acelerando projetos de retrofit e novas plantas industriais. A robustez em EMC e faixa de temperatura amplia o leque de aplicações.

Em termos de ROI, benefícios concretos incluem redução de falsos positivos (menos downtime), menor custo de manutenção (menos substituições), e integração mais rápida com SCADA/IIoT — fatores que o tornam atraente para utilities e indústrias de processo que priorizam disponibilidade e segurança.

Benefícios concretos para operações (ROI, segurança, manutenção)

Financeiramente, módulos isolados reduzem custos indiretos por menor número de intervenções corretivas. Operacionalmente, oferecem leituras mais confiáveis que suportam estratégias de manutenção preditiva, reduzindo custos de estoque e tempo médio de reparo (MTTR).

Do ponto de vista de segurança, entradas isoladas e comunicação determinística reduzem riscos de falhas de lógica que podem comprometer sistemas de segurança. Isso apoia conformidade com normas internas de segurança funcional e requisitos de auditoria.

Em manutenção, a modularidade permite substituição rápida por hot-swap (quando suportado pelo projeto) e facilita diagnósticos remotos via logs FRNet e integração IIoT para alertas automáticos.

Guia prático: Como instalar e configurar passo a passo

Recebimento: confira integridade física, número de série e versão de firmware. Consulte a lista de verificação do fornecedor e compare com o pedido. Armazene o módulo em ambiente seco e protegido até a instalação. Faça inspeção visual de terminais e conectores.

Instalação física: monte o módulo em trilho DIN seguindo orientações de espaçamento e ventilação. Evite colocar fontes de calor próximas. Conecte a alimentação 24 VDC com proteção contra inversão e fusível adequado. Use bornes de pressão conforme especificação.

Fiação das DIs: identifique contatos secos, NPN/PNP e configure jumpers se necessário (sink/source). Utilize cabos blindados e mantenha separação entre cabos de potência e sinais. Aplique boas práticas de aterramento para malha de terra separada quando aplicável.

Pré-requisitos e ferramentas necessárias para instalação

Ferramentas: chave de fenda isolada, alicates de corte e crimpagem, multímetro, megômetro (para ensaio de isolamento), analisador de rede (para verificar FRNet) e scanner de protocolo/softwares indicados pela ICP DAS. Tenha à mão o manual técnico e o firmware mais recente.

Documentação: datasheet, esquema de pinagem, guia de instalação FRNet e políticas de segurança elétrica da planta. Verifique políticas de QA do cliente e autorizações para trabalhar em painéis energizados (se aplicável).

Checagens pré-montagem: confirmar versão de firmware, verificar compatibilidade com sistema mestre FRNet, checar requisitos de espaço e temperatura no painel e planejar roteamento de cabos para minimizar interferência.

Configuração de hardware e fiação recomendada

Configure jumpers de entrada conforme tipo de sensor (se aplicável). Separe barramentos de alimentação de entradas digitais quando sensores alimentados localmente. Use diodos de supressão quando houver cargas indutivas próximas.

Recomenda-se aterramento de proteção (PE) robusto para chassis e, quando possível, sistema de aterramento separado para sinais críticos. Evite loops de terra entre módulos e mantenha conexões curtas.

Documente o layout de terminais, numeração de canais e política de fiação (cores e etiquetas). Isso simplifica manutenção e alteração futura.

Configuração de firmware e parâmetros de comunicação

Acesse o módulo via ferramenta de configuração ICP DAS (ou utilitário FRNet). Ajuste parâmetros como scan rate (tempo de varredura), debounce/filtragem digital e timeout de comunicação. Configure o endereço FRNet e parâmetros de topologia (master/slave, prioridade).

Carregue e salve o perfil de configuração e valide com testes em bancada. Garanta que o firmware esteja atualizado para correções de segurança e desempenho; registre versão e notas de release.

Habilite logs de evento e monitore estatísticas de comunicação (latência, perda de pacotes). Ajustes finos de scan rate equilibram latência e tráfego de rede.

Procedimentos de teste e comissionamento

Realize ensaio de isolamento com megômetro conforme normas internas e registre valores. Verifique cada canal com simulação de contato aberto/fechado, confirmando leitura no SCADA/console FRNet. Teste comportamento sob ruído (injeção) quando aplicável.

Valide tempos de resposta e determinismo, realizando seqüências de eventos e medindo latência fim-a-fim. Teste falha de comunicação e recuperação de topologia em anel para verificar tolerância a falhas.

Checklist de aceitação: todos os canais testados, logs gravados, firmware verificado, documentação entregue e treinamento mínimo para equipe operacional.

Integração do com sistemas SCADA e plataformas IIoT

Conectar o 11171 a SCADA é direto via mapeamento de tags FRNet. Crie tags digitais para cada entrada, definindo tipo (BOOL), comportamento em falha (hold/fail-safe) e taxa de atualização. Use redundância de mapeamento para alarmes críticos.

Para IIoT, recomende-se uso de um gateway edge que traduza FRNet para protocolos como MQTT ou OPC UA. Gateway pode filtrar e agregar eventos, fazendo forwarding para historian cloud ou plataformas de analytics.

Segurança: implemente segmentação de rede (VLAN), autenticação de dispositivos e monitore anomalias de tráfego. Minimize exposição direta do módulo à internet e use TLS em gateways quando encaminhar para nuvem.

Mapeamento de tags e exemplo de configuração em SCADA (passo a passo)

1. Identifique canais e atribua nomes semânticos (ex.: Pump1_Status_DI01).
2. No mestre FRNet/SCADA, crie tags BOOL para cada canal e defina scan rate coerente (ex.: 100–500 ms).
3. Configure alarmes condicionais (rising edge) e filtros de debounce caso ruído cause flutuações.

Documente o mapeamento e mantenha versão do arquivo de tags no controle de versões do projeto. Teste com scripts de simulação para validar alarmes e lógica.

Conectividade IIoT: gateways, MQTT e cloud forwarding

Use gateways com suporte a FRNet-to-MQTT/OPC UA para transformar eventos digitais em mensagens leves JSON/CBOR para nuvem. Configure tópicos MQTT com políticas QoS adequadas (QoS 1 para confiabilidade).

Modelo de dados: represente eventos digitais com timestamp, qualidade e origem do dispositivo; inclua debounce e agregação de eventos por janela para reduzir ruído de telemetria. Isso melhora análise preditiva e retira load do broker/cloud.

Opte por gateways que ofereçam edge computing para pré-processamento e segurança (TLS, certificados) e que preservem atributos de determinismo quando necessário.

Exemplos práticos de uso e estudos de caso com

Lista de cenários reais: (1) monitoramento de portas e sensores de segurança em linhas automáticas; (2) telemetria de estações de bombeamento em saneamento; (3) integração com painéis de controle e alarmes em subestações. Cada cenário exige planejamento de rede, filtros e tolerâncias de debounce.

Para cada caso, defina objetivos: reduzir downtime em X%, cortar alarmes falsos em Y% ou aumentar tempo de operação entre falhas. Implemente mapeamento de tags e dashboards com KPIs operacionais para mensurar ganhos.

Registre lições aprendidas (fiação, aterramento, scan rate) e atualize padrões internos de engenharia para replicar sucesso em outros sites.

Exemplo 1 — Monitoramento de Segurança em Linha de Produção

Passos: identificar pontos de intertravamento, conectar a entradas isoladas do 11171, mapear tags no PLC/SCADA, configurar lógica de parada e alarmes. Métricas: redução de paradas por falsos positivos, tempo de restabelecimento menor.

Implemente debounce em hardware/software e valide com testes de fábrica. Treine equipe de manutenção para leitura de diagnósticos FRNet.

Exemplo 2 — Telemetria para Estações de Bombeamento (água e saneamento)

Arquitetura: sensores conectados ao 11171 distribuídos por estação, gateway FRNet para concentrador IIoT, forwarding MQTT para plataforma de operações. Resultados: monitoramento remoto em tempo real, manutenção programada e redução de visitas in loco.

Adote políticas de retry e buffering em gateway para garantir tolerância a perdas temporárias de conectividade.

Exemplo 3 — Integração com painéis de alarmes e controle remoto

Fluxo: entradas digitais alimentam painel local e enviam eventos ao SCADA via FRNet; em caso de alarme crítico, ações automáticas e notificações remotas. Use logs e histórico para análise forense e melhoria contínua.

Planeje regras de escalonamento e teste cenários de falha para assegurar resposta coordenada.

Comparação técnica: vs produtos similares da ICP DAS e erros comuns

Comparado a módulos DI sem isolamento, o 11171 oferece maior imunidade e segurança elétrica, porém com custo inicial maior. Em comparação a módulos com menos canais, o 11171 otimiza espaço em painel e cabeamento quando muitos pontos digitais são necessários. Há também modelos DI/DO combinados que podem ser mais indicados quando saída local é necessária.

Critérios de seleção: número de canais, necessidade de isolamento por canal, requisitos de EMC/temperatura, topologia de rede e orçamento. Para aplicações críticas, priorize isolamento e MTBF; para custo/volume, avalie modelos com canais concentrados.

Erros comuns incluem fiação inadequada (não respeitar sink/source), falta de aterramento, scan rate muito curto gerando tráfego e falsos alarmes, e não testar recuperação de topologia em anel. Evite essas falhas com checklist e testes.

Tabela comparativa resumida (quando escolher cada modelo)

• Situação: Muitos pontos digitais em ambiente ruidoso → escolher 11171 (16 canais, isolado).
• Poucos pontos ou custo sensível → módulos de 8 canais sem isolamento.
• Necessidade de saída local → módulos DI/DO combinados.
• Ambientes extremos → modelos com especificações estendidas de temperatura e certificações.

Conclusão

O Módulo de E/S FRNet com DI isolada de 16 canais (11171) da ICP DAS é uma solução sólida para quem precisa de aquisição digital confiável em ambientes industriais e de utilities. Seu isolamento por canal, integração FRNet e robustez EMC tornam-no apto para aplicações críticas de segurança, telemetria e automação distribuída. Para avaliações finais, sempre compare requisitos de aplicação com a ficha técnica e teste em ambiente controlado.

Próximos passos recomendados: solicitar a ficha técnica detalhada, agendar prova de conceito (POC) em bancada e consultar o time de aplicação para dimensionamento da topologia FRNet. Para aplicações que exigem essa robustez, a série Módulo de E/S FRNet com DI isolada de 16 canais (11171) da ICP Das é a solução ideal. Confira as especificações completas e solicite cotação em: https://www.lri.com.br/aquisicao-de-dados/modulo-de-es-frnet-com-di-isolada-de-16-canais-11171.

Para projetos que demandam comparação entre modelos e consultoria de integração com SCADA/IIoT, fale com nosso time técnico ou confira outras soluções de aquisição no catálogo: https://www.lri.com.br/aquisicao-de-dados. Também recomendamos leitura complementar de artigos técnicos sobre IIoT e conectividade no blog da LRI: https://blog.lri.com.br/iiot-conectividade e https://blog.lri.com.br/monitoramento-remoto. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Incentivamos perguntas e comentários: deixe dúvidas sobre integração FRNet, fiação ou topologias no campo de comentários abaixo — nosso time técnico da ICP DAS responderá.
