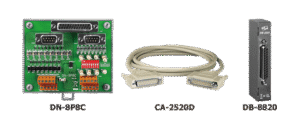

Placa Entrada 8 Canais e Contador DB-8820/CA-2520D

Introdução

A placa de entrada 8 canais e contador (DB-8820 + CA-2520D) é uma solução de aquisição de dados projetada para aplicações industriais que exigem leitura digital/contador confiável e isolamento robusto. Neste artigo técnico abordamos arquitetura, interfaces, especificações elétricas, integração com SCADA/IIoT e procedimentos de instalação para engenheiros de automação, integradores e equipes de manutenção.
Desde o primeiro parágrafo o leitor encontrará referências a protocolos como Modbus, conceitos técnicos como isolamento galvânico, MTBF e normas relevantes (por exemplo, IEC 61000 para EMC e IEC/EN 62368-1 para segurança de equipamentos eletrônicos).
Além do conteúdo técnico, há CTAs para páginas de produto e links a artigos correlatos no blog da LRI/ICP para apoiar seleção, projeto e implementação. Pergunte, comente e compartilhe seus casos práticos ao final do artigo.

Introdução — Visão geral do placa de entrada 8 canais e contador (DB-8820 + CA-2520D)

A placa de entrada 8 canais e contador (DB-8820 + CA-2520D) combina aquisição de entradas digitais e funcionalidades de contador de pulso em um módulo compacto destinado a racks ou painéis DIN. O DB-8820 provê a interface física para sinais digitais; o CA-2520D acrescenta lógica de contagem com filtros e modos configuráveis.
O conjunto é indicado para integração em sistemas SCADA, RTUs e gateways IIoT, suportando leitura de contatos secos, sensores NPN/PNP e pulsos de alta frequência. A construção prioriza isolamento galvânico entre canais e alimentação, reduzindo interferência e loops de terra.
Este produto é comumente usado em automação, utilities e aplicações OEM onde precisão de contagem e robustez elétrica são requisitos críticos. Para aplicações que exigem essa robustez, a série placa de entrada 8 canais e contador (DB-8820 + CA-2520D) da ICP DAS é a solução ideal. Confira as especificações na página do produto: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-do-8-canais-e-contador-inclui-db-8820-e-ca-2520d

O que é a placa de entrada 8 canais e contador (DB-8820 + CA-2520D)

A funcionalidade principal é captar estados digitais e pulsos por canal, debouncing programável e apresentar contadores com modos de operação (up/down, quadratura, totalizador). O DB-8820 atua como interface de terminais; o CA-2520D contém lógica de contagem e comunicação.
A arquitetura típica inclui condicionamento de sinal, proteção contra sobretensão, filtros RC para rejeição de ruído e isolamento físico. O comportamento operacional considera taxa máxima de contagem por canal, latência de leitura e capacidade de interrupção para eventos críticos.
Em campo, o módulo se comporta como um nó de aquisição que expõe estados por protocolo (p.ex., Modbus RTU/TCP), facilitando integração com CLPs, gateways e sistemas SCADA sem necessidade de grande processamento local.

Principais aplicações e setores atendidos (DB-8820 CA-2520D)

A solução é indicada sempre que há necessidade de leitura de múltiplos contadores/discretos com requisitos de robustez elétrica. Exemplos típicos: painéis de medição, contagem de produção, monitoramento de posição e entradas de sensores em área industrial.
Setores atendidos incluem manufatura, energia, utilities, tratamento de água/efluentes, transporte e instalações prediais. A aplicação em ambientes adversos exige atenção às normas IEC 60068 (ensaios ambientais) e IEC 61000 (EMC).
A modularidade permite uso em projetos IIoT onde vários nós distribuem dados para plataformas analíticas, reduzindo cabeamento e permitindo escalabilidade por adição de módulos.

Automação industrial e controle de processo — cenários típicos de uso em plantas industriais

Em linhas de produção, o módulo conta peças por estação e sincroniza dados com controladores para cálculo de OEE e KPIs. A resolução temporal do contador e a latência de polling definem a acurácia dos indicadores.
Em controles de processo, as entradas digitais podem atuar como setpoints ou permissivos para sequências, integrando com loops PID em CLPs. A confiabilidade do isolamento e a imunidade a ruído são críticas para evitar falsos disparos.
Para ambientes críticos, recomenda-se a validação segundo IEC 61000-6-2 (imunidade industrial) e estratégias de redundância para reduzir riscos de parada.

Medição e gestão de energia — contagem e monitoramento energético

O módulo é aplicável na leitura de pulsos de medidores de energia (S0, reed, pulsos OC) para contabilização por subárea de planta. A taxa de contagem máxima e o tempo de debounce determinam limites operacionais.
A integração com sistemas de gestão de energia (EMS) permite consolidar consumo e gerar alertas para eficiência. A acurácia depende também do acondicionamento do sinal e da filtragem de ruído.
Quando usado em soluções de power metering, atente para critérios de sincronização de relógio e timestamping para conformidade com normas de auditoria energética.

Água, esgoto e tratamento — leituras e contagem em estações de água/efluentes

Em estações de bombeamento e estações de tratamento, o módulo conta impulsos de medidores de vazão e ativa alarms por limites. O isolamento e proteção contra surtos são importantes em áreas com variação de potencial elétrico.
Registros históricos de pulsos alimentam modelos de consumo e detecção de perdas. A robustez IP do gabinete e a montagem em painel são fatores operacionais a considerar.
A comunicação confiável com SCADA/telemetria é fundamental para integração em sistemas distribuídos de utilities.

Transporte, logística e infraestrutura — aplicações em painéis de medição distribuída

Em armazéns e terminais, o módulo conta ciclos de máquinas, entradas de sensores de posição e eventos de segurança. A modularidade permite distribuição por corredores com cabeamento mínimo.
Sistemas de bilhetagem e portarias podem centralizar contadores em gateways IIoT para análise de fluxo e segurança. O suporte a protocolos padrões facilita interoperabilidade.
A resistência a interferências eletromagnéticas em ambientes com motores e inversores exige filtros e boas práticas de aterramento.

Laboratórios e P&D — testes, prototipagem e aquisição confiável de dados

Em bancada de testes, a placa oferece leitura repetível de pulsos e entradas digitais para registro e validação de protótipos. A facilidade de configuração reduz tempo de setup.
A capacidade de debouncing e modos de contagem (quadratura, up/down) facilita experimentos com encoder e sensores rotativos. A resolução temporal e jitter são parâmetros relevantes a medir.
Para P&D recomenda-se integrar com software de aquisição que registre timestamps e permita exportação para ferramentas de análise estatística.

Especificações técnicas detalhadas (DB-8820 CA-2520D)

Abaixo estão as especificações elétricas, mecânicas e de desempenho essenciais para avaliações de projeto. Atenção às faixas, isolamento e limitações de taxa de contagem.
Os parâmetros incluem número de canais, tipos de entrada, faixa de tensão, nível de isolamento galvânico, consumo e temperatura de operação. Estes dados suportam escolhas para conformidade com requisitos de MTBF e segurança.
A tabela resume os principais parâmetros para comparação e integração com sistemas existentes.

Tabela de especificações técnicas (resumo comparável)

Interfaces elétricas e sinais suportados

Os terminais aceitam sinais TTL/CMOS, contatos secos, e entradas reforçadas para sensores NPN/PNP. Pinos de alimentação seguem polaridade padrão; proteção contra inversão é recomendada.
O condicionamento incorpora proteções contra transientes e suppression diodes em entradas expostas. Para contadores de alta frequência, utilize cabos trançados e blindagem para minimizar jitter.
Documente pinos e funções em esquemas de ligação; siga as recomendações de torque para bornes para evitar mau contato em ambiente vibratório.

Requisitos ambientais, montagem e alimentação

A montagem em trilho DIN é a prática mais comum, mas a fixação em painel com espaçamento adequado previne aquecimento por convecção. Deixe clearance para dissipação.
A alimentação deve ser regulada com boa margem (ex.: 24 Vdc ±10%). Se o sistema alimentador tem fontes chaveadas, verifique PFC e filtros para reduzir ruído conduzido.
Considere certificações e testes ambientais (IEC 60068) e proteções adicionais se exposto a umidade, corrosão ou substâncias químicas.

Importância, benefícios e diferenciais do placa de entrada 8 canais e contador (DB-8820 CA-2520D)

A adoção de módulos especializados reduz custos de cabeamento e pontos de falha, além de melhorar latência e granularidade de dados em sistemas distribuídos. A medição e contagem confiáveis sustentam decisões operacionais.
Benefícios técnicos incluem melhor imunidade a ruído, isolamento galvânico, filtros configuráveis e suporte a protocolos industriais. Isso reduz falsos positivos em contagens e manutenções corretivas.
Comparado a soluções genéricas, esta série da ICP DAS entrega integração pronta com SCADA e firmware testado, diminuindo tempo de comissionamento e riscos de incompatibilidade.

Benefícios imediatos para operação

Ganho em acurácia de contagem e redução de downtime por falsos disparos, graças ao debounce e filtros. Menos intervenção manual para correção.
Melhoria na confiabilidade de dados para análise de performance e manutenção preditiva (se integrado a IIoT). Redução de ruído nas leituras reduz alarmes indevidos.
Facilidade de substituição e suporte técnico específico aceleram recuperação pós-falha, reduzindo MTTR.

Diferenciais da solução ICP DAS

A ICP DAS prioriza isolamento, documentação e compatibilidade com padrões industriais. Firmware atualizável e suporte a múltiplos protocolos são diferenciais práticos.
A modularidade permite combinações de entradas/contadores conforme necessidade do projeto, com opções de expansão sem redesign do painel.
A rede de suporte e disponibilidade de ferramentas de configuração facilitam rollout em grande escala.

ROI e redução de risco operacional

A economia vem da redução de horas de manutenção, menos reprojetos e menor cabeamento. Um cálculo simples considera custo de parada vs. investimento em módulos confiáveis.
Risco operacional cai com redundância de contagem e diagnóstico remoto. Logs confiáveis permitem ações preventivas antes de falhas críticas.
Inclua custos de ciclo de vida: hardware, instalação, firmware updates e suporte técnico ao estimar ROI.

Guia prático: como instalar, configurar e usar o placa de entrada 8 canais e contador (DB-8820 CA-2520D)

A instalação começa por conferir polaridade da alimentação, reserva de espaço e etiquetagem dos condutores. Use ferramentas certificadas e siga instruções de torque dos bornes.
Na configuração, defina debounce, modo de contagem (up/down/quadratura) e mapeie offsets de leituras no software SCADA. Teste cada canal individualmente antes de integração completa.
Inclua checklist de verificação: tensão de alimentação, isolamento, comunicação Modbus funcional, e testes de contagem com frequência máxima esperada.

Preparação e montagem mecânica

Escolha trilho DIN com capacidade de corrente e espaço; evite sobreposição de fontes de calor. Garanta ventilação adequada.
Marque e documente cada cabo; utilize canaletas e identificação por canal para manutenção. Fixe os módulos com parafusos de bancada quando aplicável.
Registre a versão do firmware e número de série do módulo para suporte futuro.

Conexões elétricas e recomendações de aterramento

Use práticas de aterramento em estrela para evitar loops; conecte blindagens a terra apenas em um ponto. Separe cabos de potência e sinais.
Adote supressores de surto em entradas expostas e filtros LC se houver inversores próximos. Evite longos trechos sem blindagem para contadores de alta frequência.
Verifique continuidade e resistência de isolamento antes da energização, usando megômetro quando apropriado.

Configuração de contador (CA-2520D)

Ajuste debounce para rejeitar ruído mecânico (typ. 5–50 ms) e configure modo de operação (up/down, quadratura). Habilite rollover ou persistência conforme aplicação.
Teste com pulsos calibrados para validar taxa máxima e latência. Use função de reset remoto se houver necessidade de zera automática com eventos programados.
Documente offsets e conversões (pulsos → unidade física) para integração com o MES/EMS.

Configuração da placa de entrada (DB-8820) no software

Mapeie cada canal para registradores Modbus ou endereços I/O do SCADA. Atribua nomes e limites de alarme.
Realize calibração de thresholds para compatibilidade com sensores NPN/PNP e contatos secos. Salve perfis para replicação em outros nós.
Testes de estabilidade por 24–72 horas ajudam a validar configuração antes de entrar em produção.

Testes, calibração e verificação passo a passo

Use geradores de pulso e multímetros calibrados para validar comportamento em faixa. Verifique jitter, taxa máxima e integridade dos timestamps.
Registre logs de comportamento sob carga e em condições ambientais esperadas. Compare leituras com um padrão de referência para aferição.
Implemente testes automatizados no comissionamento para revalidação após manutenção.

Manutenção preventiva e atualização de firmware

Planeje inspeção visual semestral, verificação de torque em bornes e limpeza de contatos em ambiente poluído. Monitore logs de erros para padrões de degradação.
Firmware deve ser atualizado com procedimento agendado, em janela de manutenção e com backup de configuração. Siga orientações de rollback.
Mantenha registro de substituições e tempo de operação para cálculo de MTBF e planejamento de substituição.

Integração com sistemas SCADA e plataformas IIoT (DB-8820 CA-2520D)

O módulo suporta protocolos industriais comuns como Modbus RTU/TCP, podendo ser integrado diretamente a CLPs, gateways e servidores SCADA. Isso facilita a ingestão de contadores e estados digitais.
Para arquiteturas IIoT, é comum conectar o nó a um gateway que converte Modbus para MQTT/HTTPS, empacotando dados com timestamps e metadados para armazenamento em nuvem.
Assegure que o mapeamento de registradores e a frequência de polling não criem sobrecarga de rede; use técnicas de edge filtering para reduzir tráfego.

Protocolos suportados (Modbus, OPC, MQTT, etc.)

Modbus RTU/TCP é padrão para leitura de registradores e bits; OPC UA pode ser utilizado via gateway para maior semântica e segurança. MQTT é preferido para push em IIoT.
Cada protocolo tem trade-offs: Modbus é simples e determinístico; MQTT reduz polling com publish/subscribe e facilita integração com plataformas analíticas.
Certifique-se de suportar TLS e autenticação nas camadas de transporte para proteger dados críticos.

Exemplo prático: integração Modbus/TCP com SCADA

Mapeie canais físicos para registradores Modbus com endereços fixos; defina taxas de polling compatíveis com requisitos de latência.
Teste leitura de múltiplos nós simultâneos para evitar colisões e sobrecarga. Utilize watchdog para detectar perda de comunicação e modos de fallback.
Documente endereçamento, offsets e escalonamento de alarmes para equipe de operação.

Push para plataformas IIoT e uso de gateways

Use gateway para converter Modbus local em mensagens MQTT com payloads JSON padronizados, incluindo timestamp e contexto de canal.
Implemente retenção de dados local e retransmissão em casos de perda de conectividade para evitar lacunas históricos.
Considere segurança de borda (firewall, VPN, certificados) para proteger integridade e confidencialidade.

Boas práticas para segurança de dados e redes industriais

Segregue redes IT/OT, aplique VLANs e ACLs. Use segmentação e monitore tráfego com IDS/IPS para detectar anomalias.
Implemente autenticação forte e controle de acesso baseado em função para interfaces de configuração. Atualize senhas e certificados periodicamente.
Realize pentests periódicos e atualizações de firmware para remediar vulnerabilidades conhecidas.

Exemplos práticos de uso e mini-casos (hands-on)

Apresentamos três mini-casos que exemplificam configuração e resultados esperados ao usar DB-8820 + CA-2520D em campo. Cada caso traz parâmetros e passos essenciais.
Os exemplos ajudam engenheiros a replicar arquiteturas distribuídas com nós de contagem e a validar integração com SCADA/IIoT.
Adapte parâmetros como debounce e polling conforme a dinâmica do processo.

Caso 1 — monitoramento de contadores de produção

Configuração: 8 canais, debounce 10 ms, polling Modbus a 1s. Resultado esperado: contagem sem falsos pulsos e dashboard de produção em tempo real.
Validação: comparar contagem com amostragem manual por turno (3 turnos) por 72 horas. Ajustar debounce se houver perda de pulsos.
Benefício: precisão para cálculo de OEE e redução de paradas por intertravamentos errôneos.

Caso 2 — aquisição de sinais analógicos para controle PID

Embora o módulo seja digital, combinando com entradas analógicas em um rack modular permite alimentação de loops PID com sinais discretos como permissivos e setpoints.
Integre eventos de falha digital como bloqueios ao controlador PID via alarmes; utilize timestamp para rastreabilidade.
Resultado: maior estabilidade do laço e ações preventivas baseadas em registros digitais.

Caso 3 — sistema distribuído de aquisição com múltiplos nós

Arquitetura: vários nós DB-8820 espalhados por planta conectados a gateway Modbus/TCP para MQTT. Sincronização de relógio via NTP.
Desafio: garantir latência e consistência de contagem com alta taxa de eventos em picos; solução: edge filtering e compressão de eventos.
Benefício: escalabilidade e redução de cabeamento centralizado, com dados prontos para analytics.

Comparação técnica com produtos similares da ICP DAS

Comparar o DB-8820/CA-2520D com módulos alternativos ajuda a decidir por canalidade, isolamento, e custo total de aquisição. Verifique trade-offs entre densidade de canais e recursos de contagem.
Algumas alternativas oferecem mais isolamento por canal, outras focam em entradas analógicas ou comunicações embarcadas. Avalie requisitos de taxa de contagem e ambiente.
Para decisões finais, considere total cost of ownership, disponibilidade de suporte local e facilidade de integração com padrões da planta.

Tabela comparativa (DB-8820/CA-2520D vs alternativas ICP DAS)

Critérios para escolha: quando preferir cada modelo

Prefira DB-8820+CA-2520D quando necessitar de contagem dedicada por canal e boa relação densidade/robustez.
Escolha alternativa com isolamento superior em ambientes de alto risco de surto; escolha densidade maior quando espaço físico é restrito e sinais forem limpos.
Considere suporte local e tempo de entrega como critério decisivo em projetos críticos.

Erros comuns, armadilhas técnicas e troubleshooting

Erros frequentes incluem aterramento inadequado, debounce mal ajustado causando contagens duplas e polling muito agressivo levando a sobrecarga. Identificar causa raiz é essencial.
Realize diagnósticos sistemáticos: verifique cabos, sinais com osciloscópio, execute testes com gerador de pulsos e valide os logs do gateway.
Em campo, mantenha checklist de troubleshooting e procedimentos de rollback para minimizar impacto operacional.

Problemas de ruído, aterramento e falsos pulsos

Causas típicas: cabos longos sem blindagem, roteamento próximo a cabos de potência e ausência de supressão transiente. Soluções: blindagem, filtros RC e supressores TVS.
Ajuste debounce e implemente lógica de verificação de plausibilidade (por exemplo, limites de taxa) para evitar contagem fantasmas.
Revise topologia de aterramento e elimine loops; preferir aterramento em único ponto para sinais sensíveis.

Configurações incorretas de contador e mapeamento de canais

Mapeamento errôneo em Modbus gera leituras incoerentes; padronize endereçamento e documente offsets.
Verifique modo de contagem (up vs. down) e teste rollover para evitar surpresas em limites máximos.
Implemente scripts de validação que comparem contagens com entradas físicas durante comissionamento.

Passo a passo de diagnóstico remoto

1) Verifique conectividade de rede e latência; 2) consulte logs do gateway; 3) teste resposta Modbus; 4) isole nós suspeitos.
Se necessário, habilite modo verbose de logs e colete trace para análise. Use ferramentas de sniffing com autorização.
Planeje janela de manutenção para intervenções que exijam reset ou atualização de firmware.

Conformidade, certificações, suporte e serviços ICP DAS

Os módulos seguem diretrizes de EMC e segurança aplicáveis ao ambiente industrial (ex.: IEC 61000-6-2/6-4, IEC/EN 62368-1 para segurança geral de equipamento eletrônico). Verifique fichas técnicas para certificações específicas.
A ICP DAS oferece suporte técnico para integração, firmware e substituição de peças. Garanta contrato de serviço se for implantação crítica.
Para documentação complementar e artigos técnicos, consulte o blog da LRI: Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Certificações elétricas e ambientais

Esperam-se marcações CE, conformidade EMC e testes ambientais segundo IEC 60068. Em alguns produtos há certificações adicionais para funcionalidade em telecom ou aplicações marítimas.
Confirme certificações específicas exigidas por reguladoras locais antes da compra. Documentos de conformidade devem ser fornecidos pelo distribuidor.
Para projetos de utilities, verifique requisitos normativos locais sobre medição e registro de dados.

Suporte técnico, firmware e garantia

ICP DAS e seus distribuidores autorizados oferecem suporte para configuração e troubleshooting. Mantenha dados de compra e números de série para garantia.
Atualizações de firmware devem ser aplicadas seguindo procedimentos oficiais, com backups de configuração. Consulte release notes antes de aplicar.
Contratos de manutenção e SLA são recomendados para instalações críticas.

Conclusão

A placa de entrada 8 canais e contador (DB-8820 + CA-2520D) é uma solução técnica madura para leitura digital e contagem em ambientes industriais, oferecendo isolamento, flexibilidade de configuração e integração com SCADA/IIoT.
Projetistas e integradores devem considerar especificações técnicas (taxa de contagem, isolamento, debounce) e requisitos ambientais ao selecionar o módulo, bem como planejar comunicação segura e manutenção preventiva.
Para aplicações que exigem essa robustez, a série placa de entrada 8 canais e contador (DB-8820 + CA-2520D) da ICP DAS é a solução ideal. Confira as especificações completas em: https://www.lri.com.br/aquisicao-de-dados/placa-entrada-do-8-canais-e-contador-inclui-db-8820-e-ca-2520d e veja também conteúdos relacionados no blog da LRI: https://blog.lri.com.br/aquisicao-de-dados e https://blog.lri.com.br/iiot. Perguntas e comentários são bem-vindos — deixe seu caso prático abaixo para enriquecermos a discussão.
