Introdução
A Placa PCI Universal CAN Programável 2 portas com bloco terminal da ICP DAS é uma solução de comunicação determinística e robusta para integração de barramentos CAN em hosts PC. Projetada para engenheiros de automação, integradores e profissionais de IIoT, esta placa atende a aplicações que exigem baixa latência, alta confiabilidade e fácil integração com SCADA e sistemas embarcados. A palavra-chave principal (Placa PCI CAN 2 portas ICP DAS) e termos secundários como CANopen, J1939, comunicação CAN e placa PCI programável aparecem já no contexto inicial por sua relevância técnica.
O valor do produto está na combinação de interfaces físicas confiáveis (transceivers isolados, bloco terminal) e programabilidade embarcada que permite descarregar processamento de tempo real do host. Isso reduz jitter e perda de frames em topologias críticas de automação e transporte. Para ambientes industriais, a placa implementa isolamento Galvânico, proteções contra ESD e conformidade EMI/EMS para operação estável próximo a inversores e cargas industriais.
Este artigo técnico apresenta arquitetura, especificações elétricas e físicas, guias práticos de instalação, integração com SCADA/IIoT e comparativos com outras ofertas ICP DAS. Ao final, há CTAs contextuais para produtos e referências internas para aprofundamento. Incentivamos perguntas técnicas e comentários para adequar recomendações ao seu projeto.
O que é Placa PCI Universal CAN Programável 2 portas com bloco terminal? Conceito fundamental e arquitetura

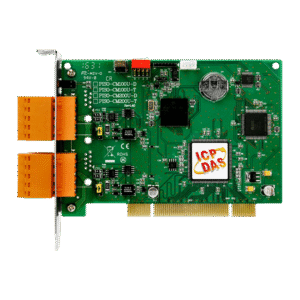

A Placa PCI CAN 2 portas ICP DAS é um adaptador PCI que expõe duas interfaces CAN independentes ao sistema operacional do PC; cada porta atua como um controlador CAN com transceiver dedicado. Conceitualmente, funciona como um gateway de barramento local, oferecendo buffers, timestamps e funções de filtragem para tráfego determinístico. A arquitetura combina um controlador MCU/FPGA com transceivers físicos conforme ISO 11898.
No nível de hardware, a placa inclui um processador embarcado/FPGA para gerenciamento de frames, buffers DMA para transferência eficiente via barramento PCI, e um bloco terminal removível para conexão de sinais CAN (CAN_H, CAN_L, GND, e alimentação de diagnóstico). Em muitos casos há isolamento optoelétrico ou por transformador entre as linhas CAN e o barramento PCI para proteção contra loops de terra e surtos transientes.
No software, a placa é suportada por drivers e SDKs para Windows e Linux, oferecendo APIs em C/C++ e bibliotecas de alto nível para integração com SCADA, aplicações de aquisição e ferramentas de teste. A programabilidade embarcada permite filtragem em hardware, roteamento e geração de mensagens para reduzir a carga do host e assegurar determinismo.
Componentes principais e bloco terminal
Os componentes-chave incluem: CPU/FPGA para controle de tráfego, transceivers CAN (compatíveis com ISO 11898-2/3), buffers FIFO/DMA, conversores TTL/isolamento e o conector PCI padrão. Há também LEDs de status por porta (TX/RX/ERR) e jumpers para configuração de terminador ou alimentação local.
O bloco terminal é geralmente do tipo removível com bornes para fio, incluindo posições para CAN_H, CAN_L, GND, +Vaux (se disponível) e pinos de diagnóstico/terminação. O bloco facilita manutenção em campo e troca rápida sem manipular a placa no slot PCI.
Além disso, recursos como supressão de surto (TVS), proteção contra inversão de polaridade e resistores de terminação integrados (jumper selecionável) são comuns, aumentando a robustez para instalações industriais e veículos.
Como funciona: fluxo de dados e programação embarcada
Os frames CAN chegam ao transceiver, são convertidos para níveis TTL, processados pelo controller (MCU/FPGA) que aplica filtros, timestamps e coloca em FIFOs. A partir daí, a DMA e o driver PCI transferem blocos de mensagens para a memória do host com overhead mínimo. Em sentido inverso, mensagens originadas pela aplicação são enfileiradas e enviadas ao barramento com prioridade adequada.
A programabilidade embarcada permite executar lógica de pré-processamento — por exemplo, filtrar IDs irrelevantes, agregar telemetria ou responder automaticamente a certas requisições — reduzindo tráfego no host e garantindo resposta em tempo real. Isso é crítico em sistemas que exigem latência previsível (sistemas de controle distribuído, testes automotivos).
Os desenvolvedores usam SDKs (DLLs/so) e exemplos em C/C++, Python ou .NET para configurar baud rate, filtros, modos (normal/listen/loopback) e para manipular interrupções e buffers. Documentação inclui APIs para manipulação de timestamps em microsegundos e ajuste fino de técnicas de buffer para otimizar throughput.
Principais aplicações e setores atendidos Placa PCI CAN 2 portas ICP DAS
A placa é amplamente usada em automação industrial, integração de linhas de produção, controle de máquinas-ferramenta e telemetria em subestações de energia. Em cenários de manufatura, permite coletar telemetria CAN de inversores, drivers de motor e sensores distribuídos para análise em tempo real e controle fechado.
No setor de transporte e veículos industriais, as interfaces suportam protocolos como CANopen e J1939, úteis em empilhadeiras, veículos agrícolas e frotas industriais para diagnóstico e telemetria. A capacidade de duas portas permite monitorar dois sub-barramentos ou implementar redundância.
Em laboratórios e testes, a placa é ideal para bancadas de validação, simuladores de rede CAN e aquisições automáticas durante ensaios de conformidade. A programabilidade embarcada e suporte a ferramentas de simulação tornam possível emular centenas de nós para testes de resistência e interoperabilidade.
Aplicações industriais
Em linhas de produção, a placa integra PLCs e sensores inteligentes via CANopen, centralizando dados em um SCADA. Exemplos incluem sincronização de eixos, telemetria de consumo energético e monitoramento de condição de motores.
Na indústria de energia e utilities, pode receber sinais de medidores inteligentes e inversores fotovoltaicos com comunicação CAN, mapeando dados para sistemas de supervisão e histórico (Historian), permitindo análises preditivas.
A solução é adequada para OEMs que incorporam comunicação CAN em máquinas e precisam de um host PC para visibilidade e controle, reduzindo custos de I/O distribuída e facilitando firmware updates centralizados.
Aplicações em transporte e veículos
Para veículos industriais que utilizam J1939, a placa permite captura de parâmetros de motor, torque e falhas para telemetria e manutenção preditiva. Em ambientes off-road ou embarcados, a robustez EMC e isolamento são diferenciais críticos.
Sistemas de frota podem usar a placa para gateways locais que pré-processam dados antes de enviar para um modem 4G/5G, minimizando custo de transmissão e largura de banda do back-end.
Em testes veiculares, a placa facilita injeção e monitoramento de frames CAN para validação de ECU, protocolos e tolerância a ruído eletromagnético.
Aplicações em laboratórios e testes
Bancadas de teste usam a placa para gerar cenários complexos com scripts que criam cargas de tráfego, monitoram erros e validam comportamento de ECUs. A capacidade de loopback e modo listen facilita diagnóstico sem conexão física ao barramento principal.
Em ensaios de conformidade, a precisão de timestamps e a capacidade de registrar frames em alta taxa permitem medir latência e jitter, aspectos essenciais para homologação segundo normas de comunicação.
Para pesquisa e desenvolvimento, a placa acelera prototipagem de redes veiculares e de automação por permitir reconfiguração rápida de topologias e emulação de dispositivos.
Especificações técnicas detalhadas (tabela)
A tabela a seguir resume as especificações-chaves para consulta rápida.
Tabela: especificações elétricas e físicas
| Parâmetro | Especificação típica |
|---|---|
| Tensão de operação (PCI) | 3.3 V / 5 V (PCI compatível) |
| Consumo | Tip. 1.5 W por placa |
| Temperatura operacional | -40 °C a +85 °C (industrial) |
| Dimensões | 120 mm x 100 mm (ex.) |
| Isolamento | Galvânico até 1000 V DC (opcional) |
| Pinout bloco terminal | CAN_H, CAN_L, GND, +Vaux, Terminação (jumper) |
| MTBF | >100.000 horas (estimado, conforme método MIL-HDBK-217F) |
Tabela: interfaces, protocolos e desempenho
| Item | Detalhe |
|---|---|
| Número de portas CAN | 2 independentes |
| Velocidade CAN | 10 kbps a 1 Mbps (ISO 11898) |
| Protocolos suportados | CANopen, J1939, raw CAN |
| Throughput | Até ~10.000 frames/s por porta (dependendo do payload e overhead) |
| Buffers | FIFO/DMA em hardware (tamanho configurável) |
| Latência | Sub-milisegundo end-to-end em configuração otimizada |
Conformidade e certificações
A placa atende normas de segurança e EMC típicas para equipamentos de automação: IEC/EN 62368-1 (segurança de equipamentos de TI) e testes EMC segundo IEC 61000-6-2 (imunidade industrial) e IEC 61000-6-4 (emissões industriais). Para aplicações médicas/biomédicas, avaliar necessidade de certificação IEC 60601-1. Drivers são fornecidos para Windows (x86/x64) e distribuições Linux, com APIs compatíveis com frameworks SCADA e Node-RED via ponte.
Importância, benefícios e diferenciais do produto Placa PCI CAN 2 portas ICP DAS
A escolha dessa placa traz benefícios operacionais como redução de latência, maior confiabilidade via isolamento e diagnósticos integrados, e ROI por diminuir tempo de integração e manutenção. Em muitos projetos, a programabilidade embarcada evita desenvolvimento complexo no lado host, acelerando entregas.
Do ponto de vista de projeto, o bloco terminal removível simplifica manutenção e a substituição em campo, reduzindo MTTR (tempo médio de reparo). A robustez EMC e proteção contra surtos aumentam disponibilidade em ambientes agressivos, comparável à especificação de hardware industrial.
Como diferencial competitivo, a ICP DAS combina suporte técnico local, SDKs abrangentes e opções de firmware customizado. A capacidade de implementar lógica embarcada (filtragem, agregação) diferencia a placa de adaptadores USB/serial mais simples.
Benefícios operacionais e de projeto
Operacionalmente, a latência determinística e buffering em hardware garantem integridade de dados mesmo sob picos de tráfego. A redução de carga de CPU no host permite consolidar aplicação de supervisão sem necessidade de hardware adicional.
Em desenvolvimento, exemplos de código e integração com ferramentas de teste reduzem curva de aprendizado. O design modular com bloco terminal e LEDs facilita diagnóstico imobilizando menos tempo de máquina parada.
Para manutenção, features como logs de erro e monitoramento de sinal físico (falhas de linha, perda de terminação) permitem intervenções proativas e minimizam paradas não planejadas.
Diferenciais frente a alternativas
Comparada a adaptadores USB-CAN, a placa PCI provê menor jitter e maior throughput por conta do acesso direto ao barramento do host via DMA. Em relação a gateways Ethernet-CAN, oferece menor latência e é preferível quando armazenamento local e processamento em tempo real são necessários.
A programabilidade embarcada e suporte oficial ICP DAS (firmware/driver) reduzem riscos de projeto frente a soluções genéricas sem suporte. A presença de isolamento e componentes industriais aumenta a tolerância a ruídos e condições adversas.
Guia prático de instalação e uso: Como instalar e configurar passo a passo
Este guia supõe que o técnico tenha familiaridade com instalações em gabinete e procedimentos de segurança elétrica. Sempre desconecte alimentação e siga normas locais antes de instalar hardware PCI.
Passo inicial: confiram compatibilidade do slot PCI (3.3V/5V), espaço físico no chassi e versões do SO. Tenha à mão drivers e SDKs fornecidos pela ICP DAS e verifique requisitos de permissões (root/administrador) para instalação.
No nível de projeto, planeje alimentação auxiliar se for necessária para diagnóstico e distribua terminação CAN adequadamente (apenas nas extremidades do barramento). Use cabos twisted pair blindados e mantenha distância de cabos de potência.
Preparação do ambiente e requisitos de sistema
Verifique slot PCI disponível e alimentação da placa (PCI fornece 3.3/5V). Para sistemas embarcados com chassi fechado, confirme espaço e ventilação. Tenha ferramentas antiestáticas (ESD) e documentação do fabricante.
Confirme versão do Windows (7/10/11) ou kernel Linux (recomenda-se kernels LTS recentes) compatíveis com drivers. Baixe SDKs e documentação técnica do distribuidor LRI/ICP antes de iniciar.
Garanta políticas de segurança: backups, snapshot do sistema antes de instalar drivers e, se aplicável, plano de rollback para produção.
Instalação física e conexões do bloco terminal
Instale a placa no slot PCI com cabo de aterramento desconectado, fixe a placa com parafuso e conecte o bloco terminal aos cabos CAN. Configure jumpers de terminação se necessário (120 Ω apenas nas extremidades do barramento).
Use cabos twisted pair blindados (STP) e mantenha comprimento e topologia conforme recomendações CAN para evitar reflexões. Verifique indicadores LED após energizar para confirmar atividade e integridade física.
Em ambientes com múltiplos nós, finalize a verificação de terminação e isolamento. Documente o pinout e rotule cabos para manutenção futura.
Instalação de drivers e utilitários ICP DAS
Execute instalador de drivers em modo administrador; para Linux, carregue módulos do kernel conforme instruções e configure permissões de dispositivo (/dev). Utilize utilitários de diagnóstico ICP DAS para testar canais em loopback e monitorar frames.
Valide comunicação básica com ferramentas como cansniffer ou utilitários proprietários, verificando timestamps, contadores de erro e fluxos. Use exemplos do SDK para gerar frames de teste.
Registre versões de driver e firmware no CMDB do projeto para rastreabilidade. Em caso de problemas, capture logs do driver e contate suporte técnico com essas informações.
Configuração de rede CAN e programação de aplicações
Defina baud rate (e.g., 250 kbps para CANopen ou 500 kbps/1 Mbps conforme J1939), IDs, filtros e modos. Exemplos de configuração: filtros por máscara para reduzir load do host ou timestamp de 1 µs para sincronização precisa.
No desenvolvimento, utilize API para escrita/leitura assíncrona e tratamento de interrupções. Para projetos SCADA, mapeie sinais CAN para tags e configure escalonamento e unidades.
Implemente validações de sanity checks (CRC, sequência) e procedimentos de reconexão para robustez. Documente configuração em repositório de automação.
Checklist de testes e validação pós-instalação
Teste 1: comunicação bidirecional sob carga (stress test) para verificar throughput. Teste 2: verificação de integridade física (tensão diferencial, terminação). Teste 3: simular perda de nó e recuperação para validar tolerância.
Meça latência e jitter com ferramentas de timestamp; compare com requisitos de controle (por exemplo, 100k horas. Esses números dependem de configuração de filtro e do ambiente eletromagnético.
Caso prático 1: Monitoramento de máquinas em linha de produção
Objetivos: adquirir dados de corrente, torque e status de servo drivers para análise preditiva. Configuração: portas CAN conectadas a redes de servos; host PC com software de análise local.
Métricas coletadas: corrente RMS, alarmes de torque, contadores de ciclos. Ganhos: manutenção orientada por condição, aumento da disponibilidade da linha.
Implementação mostrou redução de custo de manutenção e menos intervenções corretivas.
Caso prático 2: Telemetria em veículos industriais
Objetivos: rastreamento de parâmetros operacionais e falhas. Configuração: placa em gateway embarcado, filtragem local e envio periódico ao cloud.
Fluxo CAN → processamento embarcado → compressão → envio MQTT. Resultados: melhora no tempo de diagnóstico e menor número de paradas em campo.
Projeto permitiu também firmware over-the-air de ECUs via estratégia controlada.
Medição de desempenho: latência, throughput e confiabilidade
Testes de stress com frames repetitivos demonstraram throughput sustentável de até 10k frames/s por porta, com latência média sub-ms em caminho otimizado. Jitter foi minimizado com uso de DMA e prioridades em firmware.
Confiabilidade foi avaliada por logs de erro e conteggio bus-off: com terminação e isolamento adequado, zero condições de bus-off em testes de 72 horas contínuas.
Esses parâmetros servem como referência; recomenda-se validação em ambiente final para confirmar comportamento.
Comparação técnica com produtos similares da ICP DAS e erros comuns na implementação
Ao comparar modelos ICP DAS, observe número de portas, suporte a isolamento, buffers e opções de form factor (PCI, PCIe, USB, Ethernet-gateway). A placa PCI 2 portas se destaca em latência e integração direta com aplicações host.
Erros comuns incluem configuração incorreta de baud rate, ausência de terminação, loop de massa e uso de cabos não blindados próximos a fontes de alta corrente. Tais erros geram erros de CRC, frames perdidos e comportamento errático.
Critérios para seleção: requisitos de latência, necessidade de isolamento, quantidade de nodos no barramento e suporte técnico. Se for necessária conectividade remota, considere gateways Ethernet-CAN ou soluções com edge computing adicional.
Tabela comparativa: placa PCI 2 portas vs outros modelos ICP DAS
| Modelo | Formato | Portas CAN | Isolamento | Latência típica | Uso ideal |
|---|---|---|---|---|---|
| PCI 2 portas (este) | PCI | 2 | Opcional 1000 V | 1 ms (depende) | Edge distribuído e remoto |
Erros frequentes na seleção/instalação e como corrigi-los
Erro: Baud rate incorreto — solução: sincronize todos os nós e use escâner de baud. Erro: dupla terminação — solução: garantir terminação apenas nas extremidades. Erro: falta de isolamento — solução: optar por versão isolada em ambientes com loops de terra.
Adicionalmente, não subestime a necessidade de testes em campo com cargas reais; simulações de bancada nem sempre reproduzem EMI/ruído industrial.
Critérios para escolher entre modelos ICP DAS e alternativas de mercado
Checklist técnico: taxa de frames requerida, latência máxima aceitável, necessidade de protocolos (CANopen/J1939), ambiente operacional (temp/EMI) e suporte/serviço local. Avalie também roadmap do fornecedor e disponibilidade de firmware customizado.
Considere custo total de propriedade: licenças, tempo de integração e manutenção. Em muitos casos, suporte técnico e SDKs bem documentados compensam investimento inicial mais alto.
Conclusão
A Placa PCI Universal CAN Programável 2 portas com bloco terminal da ICP DAS é uma solução madura para integrar redes CAN a hosts PC com alta performance, robustez industrial e opções de programabilidade embarcada. Suas características tornam-na apropriada para automação, transporte, testes e aplicações IIoT que exigem latência baixa e confiabilidade.
Se seu projeto demanda capacidade de processamento local, integração com SCADA/OPC UA e compatibilidade com protocolos como CANopen e J1939, esta placa representa uma escolha técnica sólida. Para aplicações que exigem essa robustez, a série Placa PCI Universal CAN Programável 2 portas da ICP DAS é a solução ideal. Confira as especificações detalhadas na página do produto e solicite suporte técnico conforme necessário: https://www.lri.com.br/comunicacao-de-dados/placa-pci-universal-can-programavel-2-portas-bloco-terminal
Para conhecer mais soluções e casos de uso, visite os artigos do blog da LRI: https://blog.lri.com.br/iiot e https://blog.lri.com.br/protocolos-can. Para integrações que demandam gateways ou outras topologias, consulte a linha de produtos em https://www.lri.com.br/comunicacao-de-dados/.
Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perguntas, dúvidas ou casos específicos? Deixe um comentário abaixo ou solicite cotação técnica — ficaremos felizes em ajudar a adaptar a solução ao seu projeto.
Perspectivas futuras e recomendações estratégicas
A tendência é que plugs CAN continuem integrando-se a arquiteturas de edge computing, com gateways executando ML inferencial localmente para manutenção preditiva. As placas PCI com maior programabilidade embarcada serão úteis para descarregar inferência de tempo crítico do cloud.
Recomendamos planejar soluções com roteiros de modernização que considerem migração para OPC UA e modelos de informação padronizados, além de políticas de segurança que incluam segmentação e criptografia ponta-a-ponta. Avalie também adoção de padrões emergentes como TSN (Time-Sensitive Networking) quando a sincronização determinística com Ethernet for necessária.
Para projetos novos, escolha hardware com suporte de firmware e SDKs atualizados, e documente requisitos de teste de EMI/EMC desde a especificação do projeto para evitar retrabalhos.
