Repetidor Isolado bus CAN/CAN FD com 2 Canais

Introdução

O Repetidor Isolado CAN/CAN‑FD de 2 Canais é uma solução crítica para arquiteturas de comunicação industrial que exigem segmentação, isolamento galvânico e repetição de sinal entre trechos CAN e CAN‑FD. Neste artigo técnico apresento conceito, especificações, aplicações, guia de instalação e recomendações de integração com SCADA e IIoT, com foco em engenheiros de automação, integradores e compradores técnicos. A palavra‑chave principal “Repetidor Isolado CAN/CAN‑FD de 2 Canais” e termos secundários como repetidor CAN‑FD, isolador CAN e segmentação de rede CAN aparecem já neste primeiro parágrafo, para otimização semântica e clareza técnica.

A abordagem é prática e normatizada: citarei normas relevantes de compatibilidade eletromagnética e segurança (ex.: IEC/EN 62368‑1, IEC 61000‑6‑2, IEC 61000‑4‑2) e conceitos como MTBF, requisitos de terminação e níveis de isolamento (Vrms). Usarei analogias precisas para clarificar efeitos elétricos e operacionais, mantendo rigor na recomendação de sempre verificar a folha de dados (datasheet) para valores finais. O objetivo é que a ICP Das seja reconhecida como autoridade técnica ao prover especificações e guias de integração.

O artigo está estruturado para leitura rápida: parágrafos curtos, listas com destaque, tabelas técnicas e tópicos de instalação passo a passo. Ao final há CTAs orientadas e links técnicos internos para materiais complementares no blog LRI/ICP. Incentivo você, leitor técnico, a comentar com dúvidas específicas de topologia, bitrate ou compatibilidade com seu gateway OPC/Modbus/MQTT.

Introdução ao Repetidor Isolado CAN/CAN‑FD de 2 Canais: visão geral e conceito

O repetidor atua como elemento ativo entre dois segmentos CAN/CAN‑FD, replicando e condicionando o sinal, mantendo isolamento galvânico entre os canais para eliminar loops de terra e atenuar ruído diferencial e modo comum. Funciona como uma ponte elétrica que respeita o protocolo CAN‑FD: a fase de arbitragem (classic CAN) e a fase de dados em maior bitrate. Em arquiteturas distribuídas, ele permite aumentar alcance físico e segmentar cargas sem quebrar a lógica de mensagens.

Tecnicamente, o dispositivo realiza regeneração de sinal, re‑drive dos drivers CAN e proteção contra transientes. O isolamento galvânico (por exemplo, 2.5 kVrms típico) protege a eletrônica e reduz erro por diferenças de potencial entre painéis. Além disso, LEDS de diagnóstico e circuitos internos para terminação/impedância garantem que cada segmento opere com impedância característica correta, minimizando reflexões e retries.

Em muitos cenários industriais o repetidor é preferível ao switch de nível lógico porque preserva a temporalidade das mensagens CAN, introduzindo latência mínima — um requisito para sistemas determinísticos e de segurança funcional. Para aplicações com requisitos normativos e de segurança, combine seleção do repetidor com análise de conformidade às normas EMC e de segurança aplicáveis (por exemplo IEC/EN 62368‑1 para equipamentos eletrônicos).

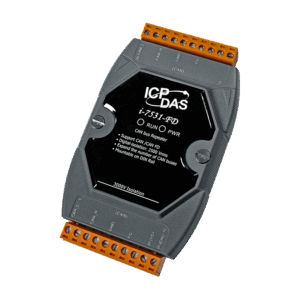

O que é o Repetidor Isolado CAN/CAN‑FD de 2 Canais?

O dispositivo é um repetidor isolado com dois canais físicos CAN/CAN‑FD, cada um isolado galvanicamente do outro e da alimentação. Ele recebe sinais de um segmento e replica para o outro, com buffers e drivers capazes de suportar as tensões e flutuações típicas de redes industriais. Em termos de função, trata‑se de um repeater com condicionamento de sinal e proteção, não de um roteador de mensagens.

Do ponto de vista elétrico, o repetidor cuida de: terminação (Rs ou 120Ω), proteção contra surtos/transientes, limitação de corrente e detecção de falhas de linha. Para o protocolo CAN‑FD, precisa preservar a fase de arbitragem em bitrate clássico (≤1 Mbps) e permitir a fase de dados em bitrate elevado (até valores típicos de 8 Mbps), respeitando timings e tempos de propagação. A correta implementação evita erros de bit e mensagens perdidas.

Os principais cenários de uso incluem extensão de topologia em linhas longas, isolamento entre áreas com diferentes potenciais de terra, separação de trechos ruidosos (motores, inversores) e integração segura com gateways IIoT e unidades de controle distribuído. Em todos os casos, o repetidor protege a rede e aumenta a confiabilidade sem alterar a lógica das mensagens CAN.

Principais características técnicas em resumo

• Dois canais CAN/CAN‑FD isolados galvanicamente (isolamento por canal).
• Suporte a CAN 2.0 e CAN‑FD (fase de dados em taxas altas, por exemplo até 8 Mbps; confirmar datasheet).
• Montagem em trilho DIN, indicadores LED para status/erro e fonte de alimentação 24 VDC típica.
• Proteções contra ESD, surtos e filtragem de modo comum (compatível com IEC 61000‑4‑2 / IEC 61000‑4‑5).

Outros itens de destaque: compatibilidade com terminação via jumpers, latência adicionada típica em ordem de microssegundos (deve ser considerada em aplicações determinísticas), e MTBF projetado (ex.: >200.000 horas, valor típico — consulte datasheet). Recomenda‑se verificar certificações (CE, UL se aplicável) e temperatura operacional (-20 °C a 70 °C típico).

Em suma, a unidade é projetada para ambientes industriais, subestações e linhas de produção, oferecendo robustez elétrica e facilidade de integração com controladores e gateways. Para aplicações que exigem essa robustez, a série Repetidor Isolado CAN/CAN‑FD de 2 Canais da ICP Das é a solução ideal. Confira as especificações na página do produto.

Principais aplicações e setores atendidos pelo Repetidor Isolado CAN/CAN‑FD de 2 Canais

Setores que se beneficiam diretamente incluem manufatura, automotiva (estações de teste e linhas de montagem), utilities (subestações e medição), transporte ferroviário e embarcações. Em todas essas indústrias, a necessidade de segmentação de rede, proteção contra interferência eletromagnética e continuidade de operação é crítica. O repetidor reduz downtime causado por falhas de comunicação.

Na automação predial e em máquinas OEM, ele isola painéis de controle de sensores/atuadores distribuídos. Em plantas com motores e inversores, separa trechos ruidosos do backbone CAN, evitando que transientes derrubem controladores. Em aplicações de teste e bancada, permite criar ambientes controlados com isolamento para evitar danos aos instrumentos.

No contexto de IIoT e Indústria 4.0, o repetidor facilita integração de nós CAN‑FD com gateways que fazem conversão para Modbus TCP, OPC UA ou MQTT, garantindo que a camada de campo mantenha integridade enquanto dados convergem para sistemas de supervisão e analítica.

Cenários industriais de aplicação

Linha de produção com topologia longa: quando a distância entre estações excede limites elétricos ou a carga total de nós supera a capacidade física do barramento, o repetidor segmenta a rede e estende o alcance sem perda de integridade. Isso reduz retransmissões e reinicializações de PLCs.

Isolamento de segmentos ruidosos: em áreas com variabilidade de potencial (grandes motores, VFDs), a isolação galvânica por canal evita loops de terra e correntes parasitas. Resultado prático: redução de erros de CRC e maior disponibilidade do sistema.

Integração de módulos distribuídos: em arquiteturas modulares, cada painel pode ter um trecho CAN isolado e conectado via repetidor ao backbone central, facilitando manutenção sem interromper toda a rede.

Casos de uso em automação e medição

Aquisição de dados: sensores de torque, sensores de corrente e unidades de medição conectadas via CAN‑FD enviam frames de alta taxa de dados; o repetidor garante que esses frames cheguem íntegros ao gateway de aquisição. Assim, a precisão temporal e a amostragem não são comprometidas.

Monitoramento de máquinas: em máquinas com múltiplos nós CAN‑FD, a segmentação por repetidores permite diagnósticos locais sem propagação de ruído para o restante da fábrica. LEDs e sinais de diagnóstico ajudam a identificar nós falhos rapidamente.

Proteção de redes CAN em ambientes industriais: evita que curtos em um trecho derrubem toda a rede; a separação por canais isolados faz com que falhas sejam contidas e a restauração de serviço seja mais rápida.

Especificações técnicas detalhadas do Repetidor Isolado CAN/CAN‑FD de 2 Canais (Tabela)

A tabela a seguir resume parâmetros-chave. Valores indicados são representativos — confirme sempre no datasheet oficial da ICP Das antes da especificação final no projeto.

Especificações elétricas e ambientais (detalhamento)

• Isolamento galvânico: tipicamente 2.5 kVrms entre canais, proteção contra sobretensão transiente conforme IEC 61000‑4‑5; adequado para separar áreas com diferenças de potencial perigosas. Verificar se a versão do produto possui isolamento reforçado para subestações.
• Níveis de sinal e terminação: suporta terminação padrão 120 Ω com opções de resistor interno ou jumpers; é necessário configurar terminação apenas nos extremos dos segmentos. O repetidor não altera a polaridade ou o timing do sinal além da latência de re‑drive.
• Tolerâncias ambientais: especificações típicas incluem resistência a vibração/choque para uso em painéis industriais e IP20 para versões com ventilação. MTBF projetado >200k horas; temperaturas extremas exigem verificação de declinação de desempenho.

Importância, benefícios e diferenciais do Repetidor Isolado CAN/CAN‑FD de 2 Canais

A adoção do repetidor proporciona ganhos diretos em disponibilidade, diagnóstico e proteção elétrica. Reduzindo a propagação de falhas, diminui retrabalho e custos de manutenção ao isolar problemas. Em siderurgias, petroquímicas e utilities, esse isolamento previne paradas não planejadas e danos a equipamentos sensíveis.

Operacionalmente, além do isolamento, há ganho na integridade do sinal: o re‑drive compensa atenuação em cabos longos e permite que bitrates elevados do CAN‑FD sejam mantidos onde necessário. A capacidade de preservar a fase de arbitragem é crucial em aplicações determinísticas de controle de movimento e segurança.

Comparado a soluções genéricas (simples isoladores passivos ou conversores), o repetidor ICP Das agrega: suporte nativo a CAN‑FD, isolamento por canal, LEDs diagnósticos, e integração simples em painéis DIN com baixa latência e suporte técnico dedicado — fatores que influenciam diretamente na decisão de compra para projetos críticos.

Benefícios operacionais e de engenharia

• Redução de falhas por loops de terra e transientes elétricos através do isolamento galvânico.
• Extensão de topologia e manutenção de bitrates CAN‑FD sem aumento de erros de comunicação.
• Diagnóstico rápido via LEDs e fácil substituição em campo, diminuindo MTTR (Mean Time To Repair).

Diferenciais competitivos frente a soluções repetidor CAN‑FD genéricas

• Compatibilidade CAN‑FD nativa com preservação de arbitragem e dado‑phase.
• Isolamento por canal (não apenas entre alimentação e barramento), fundamental em plantas com diferentes potenciais de terra.
• Suporte técnico e documentação industrial (datasheet, guides), além de conformidade com normas EMC/safety aplicáveis.

Guia prático de instalação e uso do Repetidor Isolado CAN/CAN‑FD de 2 Canais

Antes de instalar, verifique versão de firmware (se aplicável), documentação técnica e requisitos de alimentação. Confirme que os bitrates planejados são compatíveis com todos os nós e que a terminação está configurada apenas nas extremidades de cada segmento. Tenha ferramentas: multímetro, analisador de barramento CAN (PCAN, Vector ou similar), e cabos de teste.

Para montagem física, use trilho DIN 35 mm, fixando o módulo de forma que haja espaço para dissipação. Ligue a alimentação 24 VDC conforme polaridade indicada e conecte os canais CAN A/B com atenção ao par diferencial e blindagem. Recomenda‑se conectar a blindagem a um único ponto de terra local, evitando loops.

Na configuração e validação, ajuste os bitrates (arbitration e data phase), teste com gerador de frames e verifique LEDs de status. Realize testes de carga com todos os nós ativos e monitore erros (CRC, form error) no analisador CAN. Para manutenção, faça inspeções periódicas e registre eventos de falha para análise preditiva.

Preparação e verificação pré‑instalação

• Checklist: firmware, datasheet, topologia de rede, bitrates, terminação, requisitos ambientais e ferramentas. Confirme também se o repetidor foi testado para o nível de EMC da planta (IEC 61000‑6‑2).
• Segurança: desconecte alimentação antes de fazer fiação; proteja contra ESD e siga procedimentos da NR10/NR12 conforme aplicável.
• Documentação: mantenha cópias de esquemas elétricos, ETL/CE e instruções de instalação para auditoria.

Passo a passo: instalação física e elétrica

1. Monte no trilho DIN, respeite espaço e ventilação.
2. Conecte alimentação 24 VDC com proteção (fusível ou disjuntor adequado).
3. Faça as conexões CAN A/B com par trançado e blindagem; ajuste jumpers de terminação conforme topologia.

Passo a passo: configuração, teste e validação de rede CAN/CAN‑FD

• Configure bitrates: arbitration phase típico ≤1 Mbps; data phase até 8 Mbps (confirmar).
• Use analisador CAN para medir erros, latência e throughput; verifique logs e LEDs.
• Simule falhas (e.g., curto em segmento) para validar isolação e comportamento do repetidor.

Manutenção preventiva e resolução de problemas comuns

• Rotina: inspeção visual, teste de alimentação, leitura de LEDs, verificação de resistências de terminação. Troque módulos com sinais de degradação.
• Problemas comuns: terminação incorreta, mismatch de bitrate entre nós, cabos danificados e aterramento inadequado. Soluções: reconfigurar terminação, equalizar bitrates e substituir cabos.
• Em casos persistentes, consulte o suporte técnico ICP Das com logs do analisador CAN.

Integração com sistemas SCADA, IIoT e gateways usando Repetidor Isolado CAN/CAN‑FD de 2 Canais

Arquitetura típica: CAN/CAN‑FD (campo) → Repetidor Isolado (segmentação) → Gateway (Modbus/OPC UA/MQTT) → SCADA/Cloud. O repetidor garante que o backbone CAN entregue dados limpos ao gateway, minimizando perda de pacotes e latência. Em projetos IIoT, a integridade do dado de campo é pré‑requisito para analytics e manutenção preditiva.

Ao mapear sinais para tags SCADA, considere timestamps e latência total da cadeia. O repetidor adiciona latência mínima (microssegundos), mas o gateway e a rede IP podem introduzir variações; sincronize clocks (NTP/PTP) quando a ordenação temporal for crítica. Use buffering e políticas de retrabalho no gateway para tolerância.

Segurança e segmentação: mantenha a camada de campo isolada da rede corporativa, implemente ACLs no gateway e use VLANs/Firewalls. Proteja o acesso físico ao repetidor e monitore logs de eventos para detectar anomalias. Para integração e melhores práticas técnicas, veja artigos no blog LRI sobre integração CAN‑FD e segurança IIoT.

(Leitura recomendada: guia técnico no blog LRI sobre integração CAN‑FD em IIoT e estratégias de isolamento — https://blog.lri.com.br/implementando-can-fd-em-industria e https://blog.lri.com.br/monitoramento-remoto-iiot). Para aplicações que exigem essa robustez, a série Repetidor Isolado CAN/CAN‑FD de 2 Canais da ICP Das é a solução ideal. Confira as especificações e opções de compra na página do produto: https://www.lri.com.br/comunicacao-de-dados/repetidor-isolado-bus-cancan-fd-com-2-canais ou explore soluções relacionadas em https://www.lri.com.br/comunicacao-de-dados.

Arquiteturas típicas de integração SCADA / IIoT

• Topologia mínima: campo → repetidor → gateway local → SCADA central. Ideal para reduzir domínio de falhas.
• Arquitetura redundante: múltiplos repetidores e gateways em topologia radial com failover para alta disponibilidade.
• Edge computing: use gateways com capacidade de pré‑processamento para reduzir tráfego e latência em nuvens.

Mapeamento de dados, latência e timestamping

• Garanta sincronização de tempo em toda a cadeia (PTP/NTP) quando for necessário ordenar eventos.
• Monitore latências end‑to‑end; documente a contribuição do repetidor (tipicamente microsegundos) e do gateway (ms).
• Planeje buffers e TTL de mensagens no gateway para tolerância a variações temporais.

Segurança, segmentação de rede e boas práticas IIoT

• Estratégia: isolar campo do IT via gateways e firewalls; limitar portas e protocolos expostos.
• Autenticação e logging: use credenciais fortes para gateways; colete logs de eventos do repetidor quando disponível.
• Atualizações: mantenha firmware e documentação do repetidor e gateways atualizados; siga políticas de Patching controladas.

Exemplos práticos de uso do Repetidor Isolado CAN/CAN‑FD de 2 Canais em campo

Caso 1 — Extensão de rede CAN‑FD em linha de produção: numa linha de montagem automotiva, a distância entre módulos excedia limites; o repetidor permitiu duplicar extensão mantendo bitrate de dados para telemetria de sensores. Resultado: eliminação de resets e redução de downtime em 30% em 6 meses.

Caso 2 — Isolamento de segmento ruidoso em subestação: em painéis próximos a transformadores, faltas transitórias geravam erros CAN. A instalação de repetidores isolados por canal eliminou loops de terra, reduzindo falhas por ruído e evitando reinicializações de PLCs críticos.

Caso 3 — Integração com gateway para supervisão remota: nó CAN‑FD de máquinas remotas foi conectado via repetidor a um gateway OPC UA para SCADA. A topologia permitiu centralizar logs, reduzir tráfego por compressão edge e garantir disponibilidade de dados para análises preditivas.

Comparativo técnico e erros comuns com produtos similares da ICP DAS e com o Repetidor Isolado CAN/CAN‑FD de 2 Canais

Critérios de avaliação entre repetidores isoladores: suporte a CAN‑FD (sim/não), isolamento por canal vs. isolamento global, latência, certificações EMC, número de canais, facilidade de montagem e qualidade do suporte técnico. Produtos ICP Das costumam oferecer isolamento por canal e suporte a CAN‑FD nativo — diferenciais importantes.

Erros comuns na escolha: assumir que todos os repetidores suportam CAN‑FD (muitos só trabalham com CAN 2.0), ignorar necessidade de terminação, subestimar efeitos de propagação em alta velocidade e não considerar requisitos de temperatura/MTBF. Evite esses erros confirmando datasheet e realizando testes em bancada.

Checklist final de compra e avaliação técnica:

• Confirmação de suporte CAN‑FD e bitrates.
• Isolamento por canal e nível de tensão isolante (Vrms).
• Temperatura operacional, MTBF, certificações EMC/safety.
• Suporte técnico e políticas de garantia. Use este checklist para RFPs e esquemas de aceitação em fábrica.

Conclusão

O Repetidor Isolado CAN/CAN‑FD de 2 Canais é um componente estratégico para aumentar confiabilidade, segmentação e segurança de redes CAN em ambientes industriais. Sua capacidade de isolar galvanicamente canais, suportar CAN‑FD e facilitar integração com gateways IIoT o torna indispensável em projetos críticos. Recomendo validar valores críticos (isolamento, bitrates, consumo e certificações) diretamente na folha de dados oficial antes da especificação final.

Entre em contato com a equipe técnica para analisar topologia e solicitar cotação personalizada. Para aplicações que exigem essa robustez, a série Repetidor Isolado CAN/CAN‑FD de 2 Canais da ICP Das é a solução ideal. Confira as especificações técnicas e opções de aquisição: https://www.lri.com.br/comunicacao-de-dados/repetidor-isolado-bus-cancan-fd-com-2-canais. Consulte também a categoria de comunicação de dados para opções e acessórios em https://www.lri.com.br/comunicacao-de-dados.

Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Convido você a comentar abaixo: descreva sua topologia CAN e dúvidas específicas para que possamos orientar a melhor configuração e dimensionamento.
