Introdução
O Módulo Relé 8x Form A 5A é um módulo de I/O digital pensado para aplicações industriais que exigem comutação confiável de cargas AC/DC com densidade de canais e isolamento entre lógica e potência. Neste artigo examinamos o módulo em profundidade, incluindo especificações elétricas, aplicações em automação industrial, integração com SCADA/IIoT e boas práticas de instalação. As palavras-chave principais — Módulo Relé 8x Form A 5A, relés industriais e módulo relé ICP DAS — são tratadas já neste parágrafo para otimizar semântica e foco técnico.
Engenheiros de automação, integradores e compradores técnicos encontrarão aqui dados práticos (MTBF, capacidade de comutação, tempos de resposta), referências normativas (ex.: IEC 61810, EN 60947-1, IEC/EN 62368-1 como referência para segurança em equipamentos que incorporam relés, além de considerações EMC segundo EN/IEC 61000) e recomendações de detalhe. Vamos também contextualizar quando optar por relés eletromecânicos Form A (SPST-NO) versus SSRs ou contatos secos. Este texto privilegia precisão técnica, linguagem objetiva e aplicação direta em projetos de utilities, manufatura, energia e OEMs.
A abordagem inclui tabelas de especificações, listas de verificação para instalação e CTAs para documentação técnica e aquisição. Para aplicações que exigem robustez e integração com plataformas IIoT, a série ICP DAS oferece módulos compatíveis com arquiteturas Industry 4.0. Para mais leituras técnicas consulte: https://blog.lri.com.br/

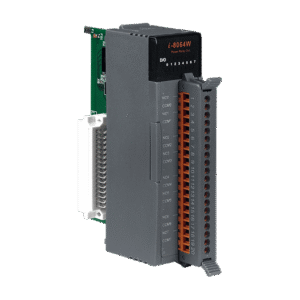

Introdução ao Módulo Relé 8x Form A 5A — o que é e por que importa
O Módulo Relé 8x Form A 5A é um módulo de saída digital com oito canais do tipo Form A (normalmente aberto), cada um dimensionado para comutar cargas até 5 A. A arquitetura típica inclui blocos de isolamento entre a lógica de acionamento (TTL/24 VDC) e os contatos de comutação, garantindo compatibilidade com PLCs, controladores remotos e painéis de distribuição. Em muitos casos a unidade é compatível com montagem em trilho DIN para painéis industriais.
A função principal é fornecer saídas de potência discretas para controle de cargas como válvulas eletromagnéticas, solenoides, lâmpadas, aquecedores e pequenos motores, com isolamento galvânico que protege a lógica de transientes. Em ambientes industriais a escolha por relés eletromecânicos Form A se justifica quando se exige contato físico que comute cargas indutivas ou quando se necessita de compatibilidade com circuitos de potência AC e DC. Conceitos técnicos como inrush current, capacidade de ruptura e vida elétrica são críticos ao especificar o módulo.
A adoção do Módulo Relé 8x Form A 5A agrega independência de software (ações discretas de hardware), simplicidade de diagnóstico local e substituição rápida em campo. Em projetos sujeitos a normas (p.ex. IEC/EN 62368-1 para segurança de equipamentos de áudio/eletrônicos ou IEC 60601-1 para aplicações médicas que utilizem módulos similares), a rastreabilidade de componentes e conformidade EMC (EN 61000) são pontos a avaliar.
Principais aplicações e setores atendidos (módulo relé 8x form A 5A, relés industriais)
Os setores que mais utilizam módulos como o Módulo Relé 8x Form A 5A incluem automação industrial, utilities (água, saneamento, energia), HVAC, gestão predial (BMS) e OEMs de máquinas. Em painéis de controle, o módulo serve para acionar cargas de potência sem exigir contato direto do PLC com a rede, reduzindo riscos e simplificando cabeamento. Em utilities, o isolamento e a confiabilidade ajudam em setores que demandam alta disponibilidade.
Na Indústria 4.0 e IIoT, o módulo atua como camada de atuação local, recebendo comandos via gateway ou I/O remoto para realizar ações físicas (start/stop, comutação de alimentação, intertravamentos). Em linhas de produção o Módulo Relé 8x Form A 5A é útil para sequenciamento de máquinas, controle de iluminação de segurança e acionamento de atuadores. Em retrofit, substitui conjuntos antigos com ganhos em diagnósticos e padronização.
Para aplicações prediais e HVAC, o módulo permite o controle de bombas, válvulas e acionamento de unidades de tratamento de ar, com simples integração a BMS/SCADA. Recomendamos considerar fatores como MTBF, ciclos elétricos esperados e supressão de surtos para cargas indutivas ao selecionar o módulo para estes setores.
Especificações técnicas do Módulo Relé 8x Form A 5A — visão geral e tabela resumida
A seguir uma tabela resumida com os parâmetros críticos que engenheiros devem avaliar antes da compra. Valores típicos para um módulo 8x Form A 5A:
| Item | Especificação | Valor típico | Observações |
|---|---|---|---|
| Número de canais | – | 8 | Todos Form A (SPST NO) |
| Tipo de contato | – | Eletromecânico (Form A) | Contato físico, recomendado para AC/DC |
| Corrente nominal | In-rush/contínua | 5 A @ 250 VAC / 5 A @ 30 VDC | Resistivo; cargas indutivas exigem verificação |
| Tensão máxima de comutação | – | 250 VAC / 120 VDC | Testar conforme aplicação |
| Isolação | Coil-Contact | 4 kV AC (1 min) típico | Confirme no datasheet para isolamento galvânico |
| Temperatura de operação | – | -40 °C a +70 °C | Verificar altitude e ventilação |
| Dimensões | – | ~110 × 52 × 65 mm | Varia por fabricante |
| Montagem | – | Trilho DIN 35 mm / Painel | Fixação rápida, substituição modular |
| Certificações | – | CE / RoHS / EN 61000 | UL/CSA conforme modelo e mercado |
| Vida elétrica | Resistiva | ~1×10^5 operações | Depende da carga e frequência |
| Vida mecânica | – | ~1×10^6 operações | Sem carga elétrica |
H3: Tabela de especificações técnicas (modelo para referência)
Apresente a tabela acima em seus documentos técnicos e inclua colunas adicionais se necessário (p.ex. resistência de contato, tempo de bounce, energia máxima de comutação). Use HTML responsivo em relatórios e em páginas de produto para facilitar leitura em mobile. Mantenha nota de observação para condições de teste (temperatura, carga resistiva) pois vida elétrica varia muito conforme inrush current e fator de potência.
Para seleção precisa, solicite o datasheet ICP DAS correspondente e verifique valores de isolamento, resistência de contato e certificações específicas para o mercado alvo (p.ex. UL para EUA). Lembre-se: a conformidade EMC segundo EN 61000-6-x é importante quando o módulo é instalado próximo a fontes de interferência.
H3: Detalhes elétricos e mecânicos relevantes
Considere picos de corrente (inrush) de motores e solenóides: o inrush pode exceder várias vezes a corrente nominal e exigir relé com especificação para cargas indutivas. Recomenda-se dimensionar contatos com margem e usar supressores (RC/snubber, varistores, diodos free-wheeling) para proteger contatos e reduzir arco. Materiais de contato como AgSnO2 ou AgNi oferecem melhor resistência a arco e vida útil em cargas indutivas.
O tempo de resposta (tempo de operação e liberação) dos relés mecânicos costuma ficar na faixa de 5–20 ms; para aplicações de alta frequência de comutação SSRs podem ser mais adequados. Em termos mecânicos, verifique torque de aperto dos bornes (ex.: 0.4–0.6 Nm), bitola de condutor suportada (p.ex. 0.5–2.5 mm²) e método de montagem para garantir dissipação térmica adequada.
Documente MTBF (Mean Time Between Failures) estimado pelo fabricante e procedimentos de teste (ciclagem sob carga) para avaliação de disponibilidade. Para aplicações críticas, implemente redundância e circuitos de bypass.
Importância, benefícios e diferenciais do Módulo Relé 8x Form A 5A
O principal benefício é a simplicidade e confiabilidade do contato mecânico para comutar tanto AC quanto DC, com custos unitários baixos por canal e facilidade de substituição. A densidade de 8 canais em um único módulo reduz cabeamento e ocupa menos espaço em painel comparado a relés individuais. A independência de software torna esse módulo ideal para hard-interlocks e proteções de segurança.
Em comparação com relés genéricos, módulos industriais ICP DAS se destacam por qualidade de projeto, isolamento melhor e integração simplificada com sistemas de I/O. Recursos adicionais como LEDs de estado por canal, bornes de fácil troca e diagnóstico aumentam a disponibilidade e reduzem tempo MTTR (Mean Time To Repair). Para projetos com exigência EMC e segurança, produtos testados conforme EN/IEC agregam valor.
Diferenciais tangíveis incluem documentação técnica completa, suporte a integração com controladores e ferramentas de diagnóstico IIoT que expõem estado dos canais para manutenção preditiva. Para aplicações que exigem essa robustez, a série Módulo Relé 8x Form A 5A da ICP DAS é a solução ideal. Confira as especificações e opções de aquisição em: https://www.lri.com.br/aquisicao-de-dados/modulo-rele-8x-form-a-5a-11139
H3: Benefícios operacionais e de manutenção
Operacionalmente, a substituição de módulos padronizados reduz tempo de parada. LEDs locais e logs de acionamento permitem detectar ciclos excessivos que antecipam falhas. A manutenção preventiva baseada em telemetria (contador de operações) aumenta a vida útil do sistema e reduz custos.
Para minimizar intervenção manual, planeje estoque de módulos de reposição, procedimentos de troca rápida e roteiros de teste pós-substituição. Em ambientes com cargas indutivas, instruir equipe sobre uso de supressores evita troca frequente de contatos. Além disso, rotinas de inspeção visual e testes de continuidade ajudam a identificar corrosão ou afrouxamento de bornes.
Monitore MTBF e compare com históricos de operação para estabelecer contratos de manutenção e SLAs. Integre alarmes de falha de canal no SCADA para automação de respostas (redesenho de lógica, bypass de segurança).
H3: Diferenciais de projeto e qualidade (ICP DAS)
Módulos ICP DAS costumam passar por testes de conformidade EMC (EN 61000), isolamento reforçado, ensaios de vida elétrica e verificação de estabilidade térmica em faixa operacional ampla. A documentação inclui esquemas de ligação, curvas de carga e relatórios de teste que suportam certificações de equipamentos finais (p.ex. IEC/EN 62368-1).
A escolha de materiais de contato e projeto do circuito de acionamento minimiza arcos e ruído. Recursos como supressão integrada, bornes com trava e indicadores por canal são diferenciais úteis em ambiente industrial. Além disso, suporte técnico com orientação de aplicação (curvas de inrush, snubbers recomendados) é um ativo importante.
Verifique sempre a folha de dados específica do modelo ICP DAS para confirmar certificações regionais (UL, CE, RoHS) e limites operacionais aplicáveis ao seu projeto.
Guia prático: como instalar e usar o Módulo Relé 8x Form A 5A (módulo relé 8x form A 5A)
A correta instalação minimiza falhas. Ao desembalar, verifique integridade física, número de série e dados do produto. Consulte o datasheet para confirmar tensão de acionamento dos inputs (p.ex. 12/24 VDC) e pinout de bornes. Mantenha a embalagem e etiquetas até validação funcional.
A montagem física em trilho DIN deve respeitar espaço para ventilação e proximidade a fontes de calor. Identifique e agrupe cabos de potência separadamente de sinais fracos para reduzir interferência. Use bornes recomendados e aplique torque conforme especificação (evite sobre-torquear).
Antes de energizar, programe no PLC/IO remoto os timers e lógica de intertravamento necessários. Realize testes de funcionamento e verificação de isolamento, medindo continuidade, resistência de isolamento entre canal e massa e checando comportamento com carga real.
H3: Preparação e segurança antes da instalação
Lista de verificações:
- Desconectar fontes de energia e seguir procedimentos LOTO (Lock-Out Tag-Out).
- Uso de EPI: luvas dielétricas, óculos e ferramentas isoladas.
- Conferência de documentação técnica: tensão de operação, capacidade de corrente, temperaturas de operação.
Verifique que o painel tenha proteção contra sobrecorrente adequada (fusíveis/MCBs) e que circuitos de potência estejam identificados.
Garanta aterramento adequado do painel para reduzir riscos de EMI e garantir retorno de correntes de fuga. Evite trabalhar com circuitos energizados; quando necessário use procedimentos e pessoal qualificado. Documente as conexões e rotule fios para manutenção futura.
H3: Passo 1 — Montagem mecânica e fiação
Fixe o módulo no trilho DIN 35 mm até travamento. Deixe folga entre módulos para dissipação térmica conforme datasheet. Utilize ferrules em cabos rígidos e aperte bornes com torque recomendado (ex.: 0.4–0.6 Nm). Agrupe cabos de potência separadamente dos de sinal.
Use condutores dimensionados para a corrente nominal e para inrush (p.ex. 2.5 mm² para 5 A dependendo do comprimento). Se houver fios de retorno, roteie para minimizar loops. Verifique polaridade de entradas e marcação dos canais ao conectar ao PLC/gateway.
H3: Passo 2 — Teste funcional e verificação de sinais
Realize testes de continuidade sem carga, depois com carga resistiva conhecida. Meça tempo de fechamento e abertura do contato (ms) e verifique bounce. Teste supressão adicionada (RC/varistor) para assegurar que o relé esteja operando sem faíscas excessivas.
Execute um ciclo de endurance simulado (p.ex. 100–1000 operações) e registre comportamento. Confirme LEDs de status por canal e respostas no SCADA. Documente quaisquer discrepâncias para suporte técnico.
H3: Manutenção preventiva e troubleshooting inicial
Rotina recomendada: inspeção visual trimestral, aperto de bornes semestral e teste elétrico anual incluindo medição de resistência de contato. Identifique ruídos anormais, aquecimento local e perda de função de canal.
Problemas comuns: contatos queimados devido a sobretensão/inrush, bornes soltos, falha de LED indicador. Ações rápidas: substituir módulo, instalar supressão adequada e revisar lógica de controle para reduzir ciclos desnecessários.
Integração com sistemas SCADA e IIoT — protocolos, configuração e diagnóstico
A integração do Módulo Relé 8x Form A 5A em arquiteturas SCADA/IIoT geralmente ocorre via módulos de I/O remotos ICP DAS ou gateways que expõem entradas/saídas por protocolos como Modbus RTU/TCP, OPC UA ou Profinet quando aplicável. Mapear canais como saídas digitais no SCADA facilita lógica de controle e alarmes. Utilize endereçamento consistente e descrição de tags para manutenção.
Para diagnóstico, exponha estado do canal, contador de operações e alarmes de falha. Telemetria permite ações preditivas, como agendamento de manutenção quando um canal ultrapassa ciclos previstos de vida elétrica. Em ambientes IIoT, envie eventos via MQTT para plataformas de análise e dashboards.
Considere latência e confiabilidade: para ações de segurança crítica mantenha lógica local (hardware) e use SCADA para supervisão. Implemente redundância de comunicação e monitoramento de heartbeat para detectar perda de conexão.
H3: Protocolos suportados e modos de integração
Protocolos comuns: Modbus RTU/TCP para I/O simples; OPC UA para integração semântica; MQTT para telemetria leve. Para módulos diretos ICP DAS, verifique compatibilidade com Modbus e APIs do fabricante para integração com SCADA/SCU. Mapear canais como coils/outputs facilita programação de lógica.
Ao usar gateways, defina tempos de scan e debounce para evitar acionamentos falsos e sobrecarga de rede. Em projetos com alta segurança, combine canais físicos com watchdogs de comunicação.
H3: Boas práticas: roteamento de sinais, isolamento e segurança cibernética
Separe cabos de potência e sinais, use caminhos de aterramento adequados e filtros para prevenir EMI. Proteja portas de comunicação com firewalls, VLANs e segmentação industrial (OT/IT). Habilite autenticação e atualizações de firmware controladas pelo fabricante.
Isolamento galvânico entre lógica e potência reduz risco de transientes. Use supressão de surtos em linhas de alimentação e proteções contra sobretensão.
H3: Diagnóstico remoto e telemetria IIoT
Exponha contadores de ciclo, histórico de alarmes e estado em dashboards. Configure thresholds que disparem manutenção quando o número de operações atinge percentuais do MTBF previsto. Use dados para análise de causa raiz e otimização de lógica de controle, reduzindo falhas por desgaste.
Integre com CMMS para gerenciar ordens de serviço automaticamente quando telemetria indicar necessidade de intervenção.
Exemplos práticos de uso do Módulo Relé 8x Form A 5A
Caso 1: Controle de iluminação e HVAC em painel — o módulo controla circuitos de iluminação, bombas e válvulas. Arquitetura: controlador PLC → módulo relé → cargas. Benefícios: redução de I/Os no PLC e isolamento das cargas. Componentes: Módulo Relé 8x Form A 5A, disjuntores, supressores, PLC.
Caso 2: Sequenciamento de motores e proteções — usado para engage/disengage de bancadas de motores pequenos, com intertravamentos e monitoramento de corrente. Considere inrush e use contato auxiliar e retardo para proteção. Componentes adicionais: contatores principais, relés térmicos e supressores.
Caso 3: Automação predial integrada a BMS/SCADA — o módulo fornece atuação local para controle de cortinas, iluminação e bombas, com leitura de estado no BMS via Modbus. A ação remota reduz necessidade de manutenção local e permite automações de eficiência energética.
H3: Caso 1 — Controle de cargas em painel elétrico (iluminação e HVAC)
Objetivo: reduzir consumo e permitir escalonamento de cargas. Sequência: PLC envia comando → módulo aciona relé → carga energizada. Use supressores e proteções por canal para evitar falhas. Ganhos: economia energética e menor tempo de intervenção.
H3: Caso 2 — Sequenciamento de motores e proteções
Para partidas em cascata, implemente retardo entre canais e monitore correntes de partida. Dimensione relés e use contatores quando a corrente contínua exceder especificação do relé. Intertravamento lógico evita acionamento simultâneo que cause queda de tensão.
H3: Caso 3 — Automação predial integrada a BMS/SCADA
Exponha estados de saída para BMS, implemente cenários horários e resposta a alarmes. Use dados para otimizar HVAC e iluminação, integrando telemetria para eficiência energética e manutenção preditiva.
Comparações, produtos similares e erros comuns na adoção
Compare o Módulo Relé 8x Form A 5A com alternativas como módulos com Form C (changeover), relés de maior corrente (10–16 A) e SSRs. Critérios: corrente nominal, vida elétrica, capacidade para cargas indutivas, densidade de canais e custo. Form A é ideal para cargas simples; para aplicações que exigem comutação rápida ou sem arco, considere SSRs.
Erros comuns: subdimensionar para inrush de motores, ausência de supressão para cargas indutivas, falta de proteções térmicas e aterramento inadequado. Evite usar relés de 5 A para cargas contínuas próximas ao limite sem avaliação térmica e de ventilação.
Quando optar por alternativa: se a aplicação requer comutação de corrente contínua elevada (>5 A DC), ciclos muito frequentes (> alguns milhares/hora) ou necessidade de isolamento sem desgaste físico, escolha SSR ou relé com maior corrente nominal.
H3: Comparativo técnico rápido com modelos ICP DAS relevantes
Critérios: canais, corrente, tipo de contato, isolamento, dimensão, preço/valor. Modelos ICP DAS variam em densidade e recursos (LEDs, supressão), avaliar conforme requisito de projeto. Verifique datasheets para confirmar MTBF e certificações regionais.
H3: Erros comuns de projeto e instalação e como evitá‑los
Problemas: falta de snubber, cabos de potência mal dimensionados, ausência de labels e documentação. Mitigação: seguir checklist de instalação, aplicar supressão, dimensionar condutores e manter inventário de peças de reposição.
H3: Quando escolher uma alternativa (relé com mais corrente, SSR, contato seco)
Use relé com maior corrente quando a carga excede 5 A, SSR para comutação rápida/sem ruído e contato seco quando controle deve fornecer apenas mudança de sinal sem suporte de potência. Avalie custo total, vida elétrica e impacto térmico.
Conclusão
O Módulo Relé 8x Form A 5A é uma solução prática, econômica e robusta para controle de cargas em painéis industriais, edifícios e equipamentos OEM. Seus benefícios incluem densidade de canais, facilidade de integração e manutenção, além de compatibilidade com arquiteturas SCADA e IIoT. Para aplicações que exigem essa robustez, a série Módulo Relé 8x Form A 5A da ICP DAS é a solução ideal. Confira as especificações e solicite cotação: https://www.lri.com.br/aquisicao-de-dados/modulo-rele-8x-form-a-5a-11139
Encerrando, convido você a comentar com dúvidas específicas de aplicação (tipo de carga, frequência de comutação, ambiente) para que possamos orientar a seleção do módulo e práticas de supressão. Também recomendo a leitura complementar em nossos posts técnicos: https://blog.lri.com.br/iot-na-industria-4-0 e https://blog.lri.com.br/como-integrar-modulos-io-em-scada. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
Perspectivas futuras e aplicações especializadas do Módulo Relé 8x Form A 5A
No médio prazo, a tendência é integrar módulos de relé com edge computing, expondo telemetria granular para analytics e ML, permitindo manutenção preditiva baseada em contadores de ciclo e tendências térmicas. Em retrofits, módulos compactos 8x permitem modernizar painéis sem grandes obras civis.
A eficiência energética também abre oportunidades: automatizar cargas de alta demanda para reduzir consumo e aplicar lógica de escalonamento conforme disponibilidade de geração renovável. Por fim, espera-se maior convergência entre I/O robusto e protocolos seguros (OPC UA, TLS em MQTT) para atender requisitos de segurança cibernética industrial.
Incentivo final: se precisar, solicite nossa ajuda para avaliar o impacto de inrush e civilizar o projeto com recomendações de supressão e escolha de relé/SSR. Pergunte nos comentários e compartilhar seu caso prático ajuda a comunidade técnica.
