Unidade Expansão Es Ethernet 8 Slots Cpu 80186 Porta Serial

Introdução

A Unidade de Expansão Ethernet ES de 8 slots com CPU 80186, 1 porta serial e 1 porta Ethernet é uma solução modular de aquisição de dados e E/S distribuída projetada para aplicações industriais e de utilities. Neste artigo técnico vamos abordar arquitetura, aplicações, especificações, integração com SCADA/IIoT, procedimentos de instalação e casos de uso, sempre com foco em confiabilidade, padrões e redução de TCO. A palavra-chave principal "unidade de expansão Ethernet ES de 8 slots" e termos secundários como "aquisição de dados", "E/S distribuída", "Modbus/TCP" e "IIoT" já aparecem neste primeiro parágrafo para otimização semântica.

O público alvo são engenheiros de automação, integradores de sistemas, profissionais de TI industrial e compradores técnicos em utilities, manufatura, energia e OEMs. A abordagem seguirá critérios de engenharia (MTBF, requisitos de alimentação e ambientes) além de práticas de segurança e conformidade com normas eletrônicas como IEC/EN 62368-1 e boas práticas de projeto. Usaremos vocabulário técnico (pinout, baudrate, PFC, galvanic isolation) para garantir aplicabilidade prática.

Por fim, o conteúdo é pensado para estabelecer a ICP DAS como autoridade técnica: inclui tabelas, checklists, exemplos de mapeamento Modbus para SCADA, e CTAs suaves para páginas de produto e documentação técnica. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/

Introdução ao produto — O que é? Visão geral técnica e propósito

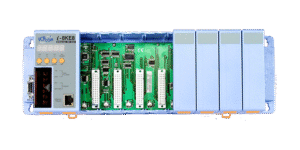

A unidade de expansão Ethernet ES de 8 slots com CPU 80186 é um chassi modular que fornece oito slots ES (expandable system) para inserir módulos I/O digitais, analógicos, contadores e módulos especiais. A unidade integra uma CPU baseada em Intel 80186, uma porta serial (RS-232/485 seleccionável) e uma porta Ethernet 10/100 Mbps para comunicação com controladores ou sistemas SCADA via Modbus/TCP, Modbus RTU gateway ou protocolos proprietários da ICP DAS. Essa arquitetura balanceia simplicidade e robustez, ideal para E/S distribuída em painéis e subestações.

Tecnicamente, o chassi oferece alimentação redundante (dependendo do modelo) e isolamento galvânico entre módulos I/O e comunicação. O design facilita manutenção e expansão sem romper topologia de rede. Conceitos como MTBF (Mean Time Between Failures) e práticas de EMC/EMS (compatíveis com normas industriais) são centrais na seleção de um equipamento para garantir disponibilidade em ambientes 24/7.

O propósito é fornecer um "hub" de E/S local que reduz cabeamento de campo, preserva tempo de resposta e facilita integração de sensores remotos a plataformas IIoT e SCADA. Em cenários onde a aquisição de dados e o controle distribuído são críticos — como subestações, painéis de bombas e linhas de produção — esta unidade atua como elemento de borda (edge device) que agrega sinais e os disponibiliza via Ethernet para sistemas centrais.

Principais aplicações e setores atendidos com unidade de expansão Ethernet ES de 8 slots

Setores industriais e infraestruturais que beneficiam-se deste produto incluem manufatura, utilities (água, saneamento, energia), óleo & gás e automação predial. Em manufatura, reduz o cabeamento entre sensores/atuadores e o CLP central, distribuindo E/S próximo ao campo. Em utilities, facilita telemetria em painéis de barramento e comunicações com SCADA. Em óleo & gás, atende requisitos de monitoração local de bombas, válvulas e separadores com robustez operacional.

Para cada segmento existem requisitos típicos: em energia, disponibilidade elevada e conformidade com normas EMC; em água e saneamento, imunidade à umidade e proteção contra corrosão; em automação predial, integração com BMS via Modbus/TCP. A E/S distribuída com chassi ES permite adaptar módulos conforme sinais (4-20 mA, RTD, entradas digitais) otimizando custos e espaço em painéis.

Além disso, arquiteturas IIoT e Indústria 4.0 utilizam estes dispositivos para realizar pré-processamento de dados (edge computing leve), agregação de tags e envio para plataformas via MQTT ou OPC UA, reduzindo latência e carga na rede central. A interoperabilidade com protocolos industriais consolida o uso em plantas com heterogeneidade de equipamentos.

Aplicações industriais e de infraestrutura

Na manufatura, a unidade serve como pontos de integração em linhas automatizadas, onde sensores de proximidade, contadores de peças e atuadores exigem agrupamento local. Isso reduz fiação e permite respostas mais rápidas em lógicas distribuídas. Além disso, facilita a manutenção preditiva ao alimentar sistemas com dados de condição de máquina.

Em energia, a unidade é aplicável em painéis de controle de geradores e pequenos transformadores, coletando tensões, correntes (via transdutores) e alarmes digitais. A conformidade com normas como IEC/EN 62368-1 e critérios de isolamento elétrico é relevante para disponibilidade e segurança operacional.

Em água & saneamento e automação predial, a robustez contra variações ambientais e a flexibilidade de módulos tornam a solução ideal para postos de bombeamento remotos, estações elevatórias e sistemas de HVAC integrados a BMS.

Aplicações de monitoramento remoto e E/S distribuída

Para telemetria, a unidade permite agregar sinais analógicos e digitais locais e transmti-los via Modbus/TCP ou serial encapsulado para um RTU/SCADA. Isso é essencial em locais com conectividade Ethernet local mas sem presença de um PLC grande. A capacidade de atuar como gateway serial também facilita integração com RTUs legacy.

E/S distribuída em plantas industriais reduz o custo de cabeamento e o ponto único de falha. Ao instalar unidades ES em pontos estratégicos, a topologia se torna resiliente: falhas locais não derrubam toda a rede. A modularidade facilita crescimento incremental sem trocas de painel.

Em cenários remotos, combinada com roteadores/links celulares/privados, a unidade torna possível enviar telemetria para nuvem IIoT com compressão e lógica local, reduzindo tráfego e acelerando alarmes críticos.

Especificações técnicas — tabela consolidada de recursos e interfaces

Tabela de especificações técnicas (CPU, slots, portas, alimentação, protocolos)

A tabela acima consolida os dados essenciais para seleção técnica: destaque para a CPU 80186, que executa o firmware de roteamento/agregação, os 8 slots ES para flexibilidade e a combinação de comunicação serial + Ethernet. Esses elementos determinam a topologia de rede e o mapeamento de tags para SCADA/IIoT.

Em projetos, dimensione alimentação para suportar o consumo máximo estimado dos módulos inseridos. Verifique os requisitos de PFC e fontes internas do painel — embora o chassi aceite 24 VDC, a qualidade da alimentação (ripple, transient immunity) influencia estabilidade e MTBF do sistema.

Para certificações e uso em ambientes regulados, confirme conformidade com normas regionais e requisitos de segurança elétrica (p.ex. IEC 61010-1 para instrumentação). Para equipamentos ligados a redes de segurança, avalie a necessidade de certificações adicionais.

Detalhes de hardware e interfaces suportadas

Os slots ES são compatíveis com uma família de módulos ICP DAS: DI/DO, AI/AO, contadores de alta velocidade e módulos especiais (isoladores, gateway de protocolos). Cada slot provê alimentação e barramento de dados; o pinout dos módulos segue padrão ICP DAS (consultar manual técnico para conectores e torque de terminais).

A porta serial é comutável entre RS-232/RS-485 via jumper ou software, com taxas típicas de 1.2k–115.2kbps e opções de paridade e stop bits. A porta Ethernet suporta auto-negociação 10/100 e configurações estáticas/DHCP, além de recursos básicos de rede (ping, SNMP traps).

A capacidade de expansão permite misturar módulos analógicos e digitais conforme necessidade, porém é importante respeitar limites de corrente e isolamento entre canais em aplicações críticas (p.ex. sinais 4–20 mA vs RTD). Consulte o manual para mapas de endereçamento de módulo.

Importância, benefícios e diferenciais do produto

A unidade agrega valor operacional ao centralizar E/S locais, reduzindo cabeamento, pontos de falha e tempo de comissionamento. Em termos de disponibilidade, a distribuição de E/S diminui impacto de falhas em painéis centrais e facilita manutenção por setores. Isso contribui diretamente para redução do TCO ao longo do ciclo de vida.

Do ponto de vista técnico, os diferenciais incluem modularidade (8 slots), compatibilidade com protocolos industriais e presença de CPU local que permite pré-processar dados. A modularidade reduz estoque de peças e permite upgrades sem retrabalhos significativos no painel, além de facilitar substituições no campo.

Finalmente, a confiabilidade é reforçada por práticas de engenharia (isolamento, blindagem, conformidade EMC), e pelo uso de padrões de comunicação consolidados para integração com sistemas SCADA e plataformas IIoT. Parâmetros como MTBF e robustez a transientes são decisivos em ambientes críticos.

Benefícios operacionais e redução de custo total (TCO)

Economias típicas incluem redução de cabeamento (até 60% em certas topologias distribuídas), menor tempo de engenharia e menos horas de manutenção por falha isolada. A possibilidade de expandir localmente permite investimentos escalonados conforme CAPEX disponível.

Na prática, um sistema com E/S distribuída reduz tempo de parada (MTTR) porque módulos podem ser substituídos localmente sem impactar demais segmentos da planta. Estudos de caso mostram ROI em 12–24 meses para aplicações com alta densidade de sensores.

Também há ganhos indiretos: menos fiação, menor necessidade de espaços maiores em painéis e simplificação para certificações e auditorias de conformidade.

Diferenciais técnicos: confiabilidade, modularidade e compatibilidade

A modularidade via slots ES e compatibilidade com módulos ICP DAS garante ampla biblioteca funcional e facilidade de integração. A confiabilidade é aumentada por isolamento galvânico e por práticas que maximizam MTBF, reduzindo falhas por ruído elétrico.

A compatibilidade com protocolos como Modbus/TCP, SNMP e MQTT assegura integração com SCADA, sistemas MES e plataformas IIoT, permitindo interoperabilidade em arquiteturas heterogêneas. Isso torna o chassi uma escolha segura quando interoperabilidade é requisito.

A presença de CPU local (80186) permite lógica de pré-processamento, filtragem e geração de alarmes sem necessidade de round-trip ao servidor central, reduzindo latência.

Guia prático: como instalar, configurar e operar o produto

A instalação física exige atenção a alimentação, aterramento e ventilação. Fixe o chassi em trilho DIN ou painel conforme manual, respeitando distâncias mínimas entre dispositivos com dissipação térmica. Use cabos com blindagem para sinais analógicos e siga especificações de torque dos bornes.

Na configuração de rede, atribua IPs estáticos para dispositivos em redes industriais críticas ou use DHCP em ambientes controlados. Ao configurar a porta serial, ajuste baudrate, paridade e stop bits para compatibilidade com dispositivos legacy. Sempre verifique comunicação com ferramentas de diagnóstico (ping, Modbus tester).

Operação inicial deve incluir verificação de LEDs, leitura de logs e teste de todos os módulos instalados. Documente versão de firmware e mantenha backups de configuração. Em ambiente com requisitos de segurança, implemente VLANs e regras de firewall para limitar exposição.

Requisitos e checklist pré-instalação

Checklist mínimo: alimentação adequada (verificar faixa 9–36 VDC), aterramento funcional, espaço para dissipação térmica, firmware mínimo compatível com módulos, ferramentas (chaves torque, multímetro), e documentação de topologia. Verifique também PFC e proteção contra surtos no painel.

Valide compatibilidade de módulos ES com a CPU 80186 e confirme limites de corrente por slot. Confirme também a política de hot-swap: este chassi tipicamente exige alimentação desligada para inserção de módulos, a menos que explicitamente indicado como hot-swap suportado.

Finalmente, defina plano de rollback antes de atualizações de firmware e garanta acesso físico restrito para evitar alterações não autorizadas.

Passo a passo de montagem e inserção de módulos ES

1. Desligue alimentação do chassi.
2. Fixe o chassi em trilho DIN e conecte aterramento.
3. Insira módulos ES nos slots na sequência lógica (endereçamento físico) e aperte travas conforme manual.
4. Conecte cabos de campo, garantindo pares trançados e blindagem para sinais analógicos.
5. Ligue alimentação e verifique LEDs de status; realize testes de comunicação.

Se o chassi suportar hot-swap, siga instruções de firmware para "safe hot-swap"; caso contrário, sempre realizar inserções com alimentação desligada para evitar dano aos módulos.

Configuração de rede, porta serial e parâmetros principais

Configuração típica: atribuição de IP estático, máscara e gateway; habilitar Modbus/TCP; configurar porta serial para RTU com baudrate adequado (comum: 9600/19200/38400); mapear módulos para endereçamento Modbus (unit id + offset por slot). Use ferramentas de scan Modbus para validar mapa de registradores e calibrar leituras analógicas.

Implemente SNMP para monitoramento remoto de status e traps de erro. Para IIoT, avalie enviar dados agregados via MQTT com TLS para nuvem, minimizando carga via payloads compactos.

Registre e salve configuração localmente e em repositório de engenharia (backup). Documente mapeamento lógico-físico (slot → canal → tag SCADA).

Atualização de firmware, backup de configuração e recuperação

Baixe firmware apenas de fontes oficiais ICP DAS. Antes de atualizar, salve backup completo de configuração e verifique notas de release (compatibilidade de módulos). Execute atualizações em janela de manutenção e, se possível, em unidade piloto.

Procedimento de recuperação: manter versão anterior de firmware e procedure de rollback; se dispositivo ficar inacessível, use porta serial local para console de recuperação (se disponível) ou habilite modo bootloader conforme manual.

Mantenha controle de versões para auditoria e conformidade; registre datas de updates e responsáveis.

Manutenção preventiva e diagnósticos rápidos

Rotina mensal: verificação de LEDs, leitura de logs, inspeção visual de bornes e cabos. Medições elétricas como tensão de alimentação e corrente de consumo ajudam a prever degradação. Valide leituras analógicas com multímetro e compare com leituras remotas.

Diagnósticos rápidos incluem: ping, scan Modbus, checagem de integridade de módulos (falhas de canal), e verificação de erros de CRC/overruns na serial. Documente eventos e crie playbooks para ações corretivas.

Para problemas persistentes, utilize suporte técnico ICP DAS e consulte artigos técnicos no blog. Consulte também materiais técnicos complementares em https://blog.lri.com.br/ e guias de integração.

Integração com sistemas SCADA, IIoT e aquisição de dados

A integração com SCADA normalmente se dá via Modbus/TCP ou via gateway serial para Modbus RTU. Mapeie registradores Modbus por slot e canal, definindo endereços coerentes para evitar conflitos. Use time stamps no SCADA se a CPU local gerar eventos e alarms.

Para IIoT, exporte dados via MQTT/HTTP(s) ou opte por agentes edge que façam buffering e compressão. A CPU 80186 permite executar scripts leves para pré-processamento, filtragem e detecção de anomalias, reduzindo dados enviados para nuvem e custos de transmissão.

Implemente segurança de rede: segregação por VLANs, lista de controle de acesso, TLS para MQTT e políticas de atualização. Use SNMP para monitoramento de saúde do equipamento e traps para eventos críticos.

Protocolos e métodos de integração (Modbus, OPC, MQTT, SNMP)

• Modbus/TCP: padrão para SCADA; baixo overhead e ampla compatibilidade.
• Modbus RTU: via porta serial; ideal para dispositivos legacy.
• MQTT: para IIoT e nuvem, eficiente e leve; recomendo TLS+auth.
• SNMP: monitoramento de status e traps para NOC.

Escolha do protocolo depende de latência, confiabilidade e integração existente. OPC UA é recomendado quando é necessária semântica avançada e segurança industrial.

Exemplo prático: mapear tags para SCADA (endereço Modbus → tags)

Passo a passo:

1. Documente slot e canal físico (ex.: Slot 3, AI Channel 2).
2. Consulte mapa de registradores no manual (ex.: UnitID 1, Holding Register 30010).
3. No SCADA, crie tag com endereço Modbus 30010, tipo (float/uint16) e escala (mV → mA → engenharia).
4. Teste leitura contínua e compare com multímetro no campo.

A validação deve incluir testes de condição de erro (desconexão de sensor) para confirmar alarmes e redundância de dados.

Estratégias de segurança e boas práticas para IIoT

Implemente segmentação de rede (VLANs) e firewalls entre OT e IT. Utilize autenticação forte, gerenciamento centralizado de credenciais e atualizações programadas. Habilite logging remoto e armazenamento de backups criptografados.

Evite exposição direta do dispositivo à internet; prefira um gateway/edge broker para mediar comunicação com a nuvem. Monitore integridade via SNMP e IDS/IPS específicos para OT.

Exemplos práticos de uso — estudos de caso

Caso 1 — Monitoramento de subestação: instale a unidade em painel de baixa tensão, conecte transdutores de corrente/tensão e alarmes digitais. A unidade agrega sinais e envia Modbus/TCP para o SCADA local. Benefícios: redução de cabeamento e resposta mais rápida a eventos locais.

Caso 2 — Automação de linha de produção: use múltiplas unidades ES distribuídas ao longo da linha para agrupar sensores de presença, contadores e atuadores. Resultado: menor latência, manutenção segmentada e redução de cabeamento central.

Caso 3 — Telemetria de qualidade de água: instale unidade em estação remota com módulos analógicos para pH, turbidez e cloro. Dados são pré-processados e enviados via modem 4G para plataforma IIoT com alarmes configuráveis.

Comparação técnica: produto vs outros módulos ICP DAS e erros comuns a evitar

Comparado a módulos compactos integrados, o chassi ES oferece maior flexibilidade de configuração por slot, porém exige planejamento de alimentação e endereçamento. Alternativas com CPU mais potente podem oferecer maior capacidade de edge computing; escolha depende do requisito de processamento local.

Erros comuns: alimentação incorreta (faixa fora do spec), enderecoamento Modbus conflitado, baudrate desajustado e neglect de aterramento. Prevenir isso com checklists, testes pré-commissioning e validação de firmware é essencial.

Critérios de seleção: número de canais, necessidade de CPU local, presença de porta serial, requisitos ambientais e orçamento. Use este chassi quando modularidade e interoperabilidade forem prioridades.

Conclusão

A unidade de expansão Ethernet ES de 8 slots com CPU 80186, 1 porta serial e 1 porta Ethernet é uma solução robusta e modular para E/S distribuída em ambientes industriais e de utilities. Proporciona redução de cabeamento, maior disponibilidade operacional e integração direta com SCADA/IIoT via Modbus/TCP, MQTT e SNMP. Para aplicações que exigem essa robustez, a série Unidade de Expansão Ethernet ES de 8 slots com CPU 80186 da ICP Das é a solução ideal. Confira as especificações e solicite suporte técnico em: https://www.lri.com.br/aquisicao-de-dados/unidade-de-expansao-de-es-ethernet-de-8-slots-com-cpu-80186-80-1-porta-serial-e-1-porta-ethernet

Interaja conosco: comente dúvidas sobre mapeamento Modbus, topologias recomendadas ou peça um caso de aplicação. Para materiais complementares e tutoriais técnicos, veja também artigos no blog: https://blog.lri.com.br/protocolos-industriais e https://blog.lri.com.br/aquisicao-de-dados-iiot. Para conhecer outras opções e famílias de produto ICP DAS, visite nossa página de produtos: https://www.lri.com.br/produtos-icp-das

Incentivo à ação: se deseja uma análise de fit para seu projeto ou uma cotação técnica, entre em contato com a equipe LRI. Referência: para mais artigos técnicos consulte: https://blog.lri.com.br/
